寸法図

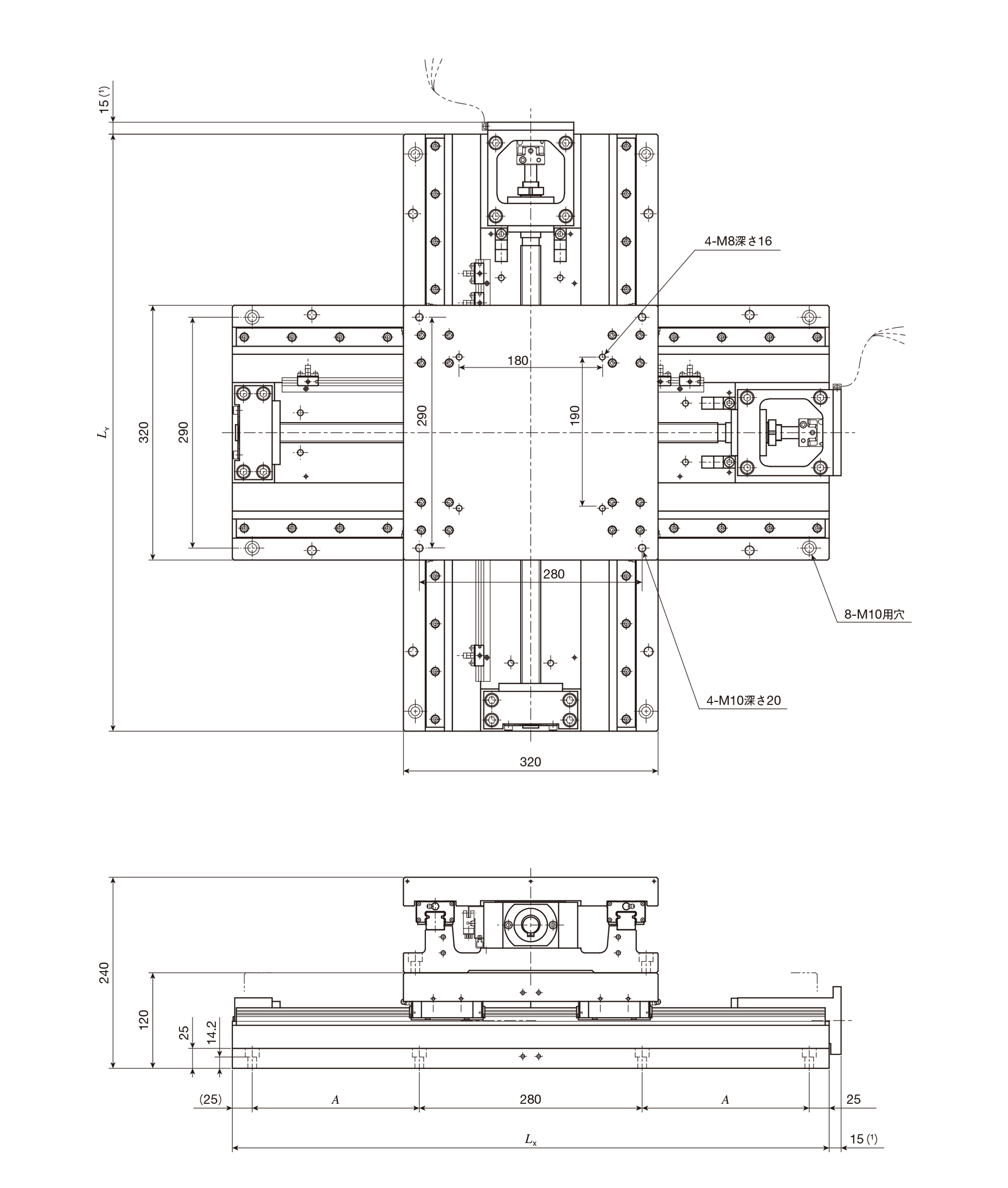

CTLH320Mの寸法図になります。

単位 mm

呼び番号	ストローク長さ S		全長		ベッド取付穴 A	質量(参考) Kg
呼び番号	X軸	Y軸	LX	LY	ベッド取付穴 A	質量(参考) Kg
CTLH320M-3030	300	300	650	650	160	199
CTLH320M-4030	400	300	750	650	210	209
CTLH320M-4040	400	400	750	750	210	218
CTLH320M-5040	500	400	850	750	260	227
CTLH320M-5050	500	500	850	850	260	236

注（1）	AT305を選択したときは26mmになります。AT313を選択したときは20mmになります。
備考	上記以外のストローク長さや、異なる大きさのテーブルの組合せも可能ですので、IKOにお問い合わせください。

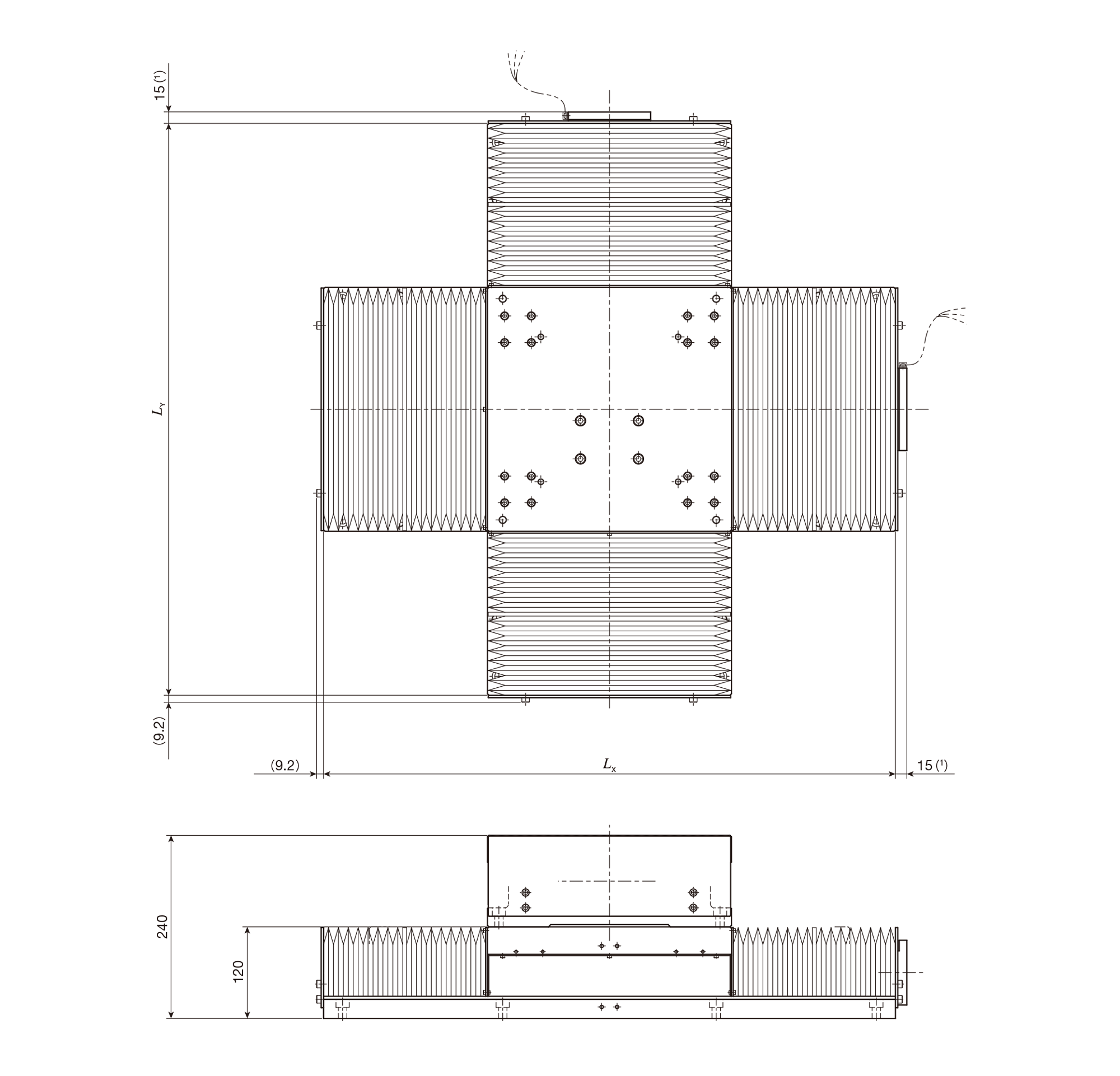

CTLH320M…/J　ジャバラ付きテーブル

単位 mm

呼び番号	ストローク長さ S		ベッド全長		質量(参考) Kg
呼び番号	X軸	Y軸	LX	LY	質量(参考) Kg
CTLH320M-3030/J	230	230	650	650	207
CTLH320M-4030/J	310	230	750	650	216
CTLH320M-4040/J	310	310	750	750	226
CTLH320M-5040/J	400	310	850	750	235
CTLH320M-5050/J	400	400	850	850	244

注（1）	AT305を選択したときは26mmになります。AT313を選択したときは20mmになります。
備考	立軸使用する場合にはジャバラの寸法が異なりますので、IKOにお問い合わせください。取付寸法については、TSLH320Mの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

LH特長

精密位置決めテーブルLHは、高剛性で振動減衰性のよい鋳鉄製のスライドテーブルとベッドに IKOリニアウェイを組み込み、送り機構に精密ボールねじを使用した、信頼性が高く、高精度・高剛性な位置決めテーブルです。２本のリニアウェイを並列に組み込むことで、安定した高い走行精度と位置決め精度、大きな搭載質量を実現しています。
テーブル幅寸法で120mm～420mmの超大形サイズまで４つの大きさがあり、これらを組み合わせた二軸仕様のテーブルもシリーズ化されています。負荷荷重が大きく、ストローク長さが比較的長い使用箇所の高精度な位置決め機構として最適です。
