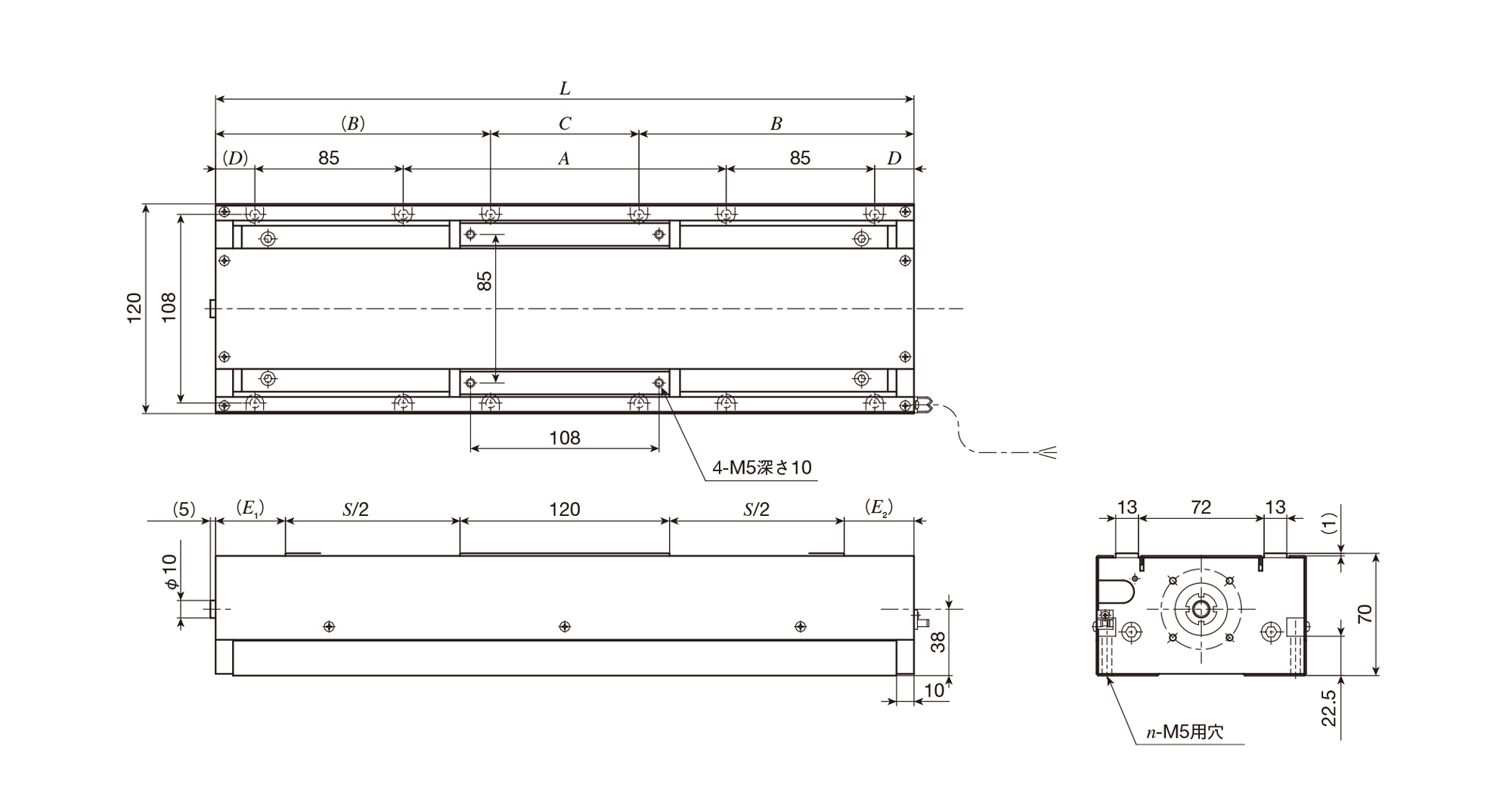

TSL120Mの寸法図になります。

単位 mm

呼び番号	ストローク寸法			テーブル寸法						質量(参考) Kg
	S	E1	E2	全長	ベッド取付穴
	S	E1	E2	L	A	B	C	D	n
TSL120M-100	100	40	40	300	85	107.5	85	22.5	8	6.1
TSL120M-150	150			350	135	132.5	85	22.5	12	6.6
TSL120M-200	200			400	185	157.5	85	22.5	12	7.1
TSL120M-250	250			450	235	182.5	85	22.5	12	7.6
TSL120M-300	300			500	255	207.5	85	37.5	12	8.1
TSL120M-400	400			600	355	207.5	185	37.5	12	9.1
TSL120M-500	500			700	455	207.5	285	37.5	12	10.1
TSL120M-600	600			800	555	207.5	385	37.5	12	11.1

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

精密位置決めテーブルL特長

IKO精密位置決めテーブルLは、高強度アルミニウム合金製のスライドテーブルとベッドで構成された、軽量でロングストロークな位置決めテーブルです。
テーブルサイズやストローク長さのバリエーションが豊富で、専用のXYブラケットもシリーズ化されているので、用途に合わせて簡単に直交形ロボットなどのシステムを構成することができます。
精密位置決めテーブルLは、組立機・加工機・測定器などの高精度な位置決め機構として最適です。
