システム構成図
NT90XZHのシステム構成を以下に示します。

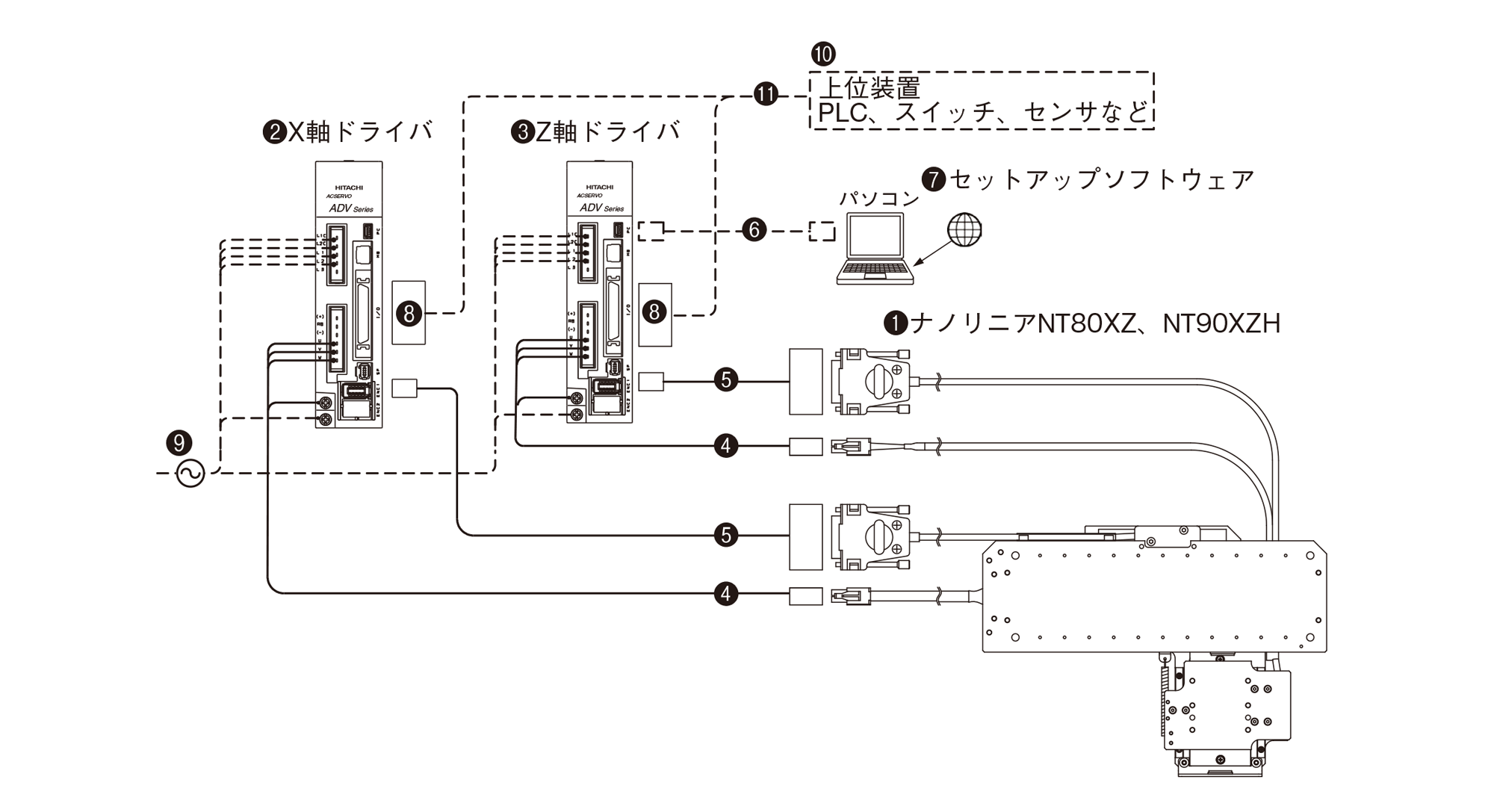

NT90XZHのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 数量 | 呼び番号 |
|---|---|---|---|
| ① | ナノリニアNT90XZH | 1 | NT90XZH2510 |
| ② | X軸用ドライバ | 1 | ADVA-01NL/NT90XZH（200V仕様） ADVA-R5ML/NT90XZH（100V仕様） |
| ③ | Z軸用ドライバ | 1 | ADVA-01NL/NT90XZH（200V仕様） ADVA-R5ML/NT90XZH（100V仕様） |
| ④ | モータ中継コード (3m)(1) | 2 | TAE20V3-AM03 |
| ⑤ | エンコーダ中継コード (2m)(1) | 2 | TAE20V4-EC02 |
| ⑥ | パソコン接続ケーブル | 1 | USB mini Bケーブル（お客様でご用意ください。） |
| ⑦ | セットアップソフトウェア | 1 | ProDriveNext ㈱日立産機システムのwebサイトよりダウンロードしてください。 |
| ⑧ | I/Oコネクタ | 2 | TAE20R5-CN(2) |
| ⑨ | 電源コード | － | お客様でご用意ください。 |
| ⑩ | 上位装置 | － | |
| ⑪ | I/Oコネクタ接続ケーブル | － |
| 注(1) | 特殊なコード長さについては、IKOにお問い合わせください。 |
| (2) | I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE（コネクタ）と10350-52F0-008（カバー）の組合せです。 |
