仕様

PD･･･Sの各仕様の性能を下表に示します。

諸特性

項目	形式と大きさ
項目	PD70S

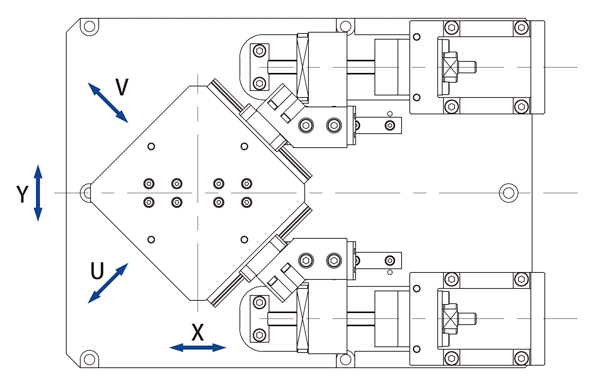

X、Y 方向有効ストローク mm	±10
U、V 方向有効ストローク mm	±7
X、Y 方向最高速度 mm/s（1）	50
U、V 方向最高速度 mm/s（1）	35
最大搭載質量 kg（2）	5
繰返し位置決め精度 mm	±0.002

注(1)	モータ回転数が3000rpm の場合の値を示します。実際の最高速度は使用モータや負荷条件などに応じた運転パターンの検討が必要です。
(2)	質量はテーブル中央位置に搭載したものとします。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

PDS特長

パラレルドライブステージ PD…Sは、2軸並列に配置したボールねじアクチュエータの直線運動をXY運動に変換する機構を備えることで低断面化を実現した、IKO独自の精密位置決めXYステージです。従来の一軸アクチュエータを積み重ねたXYステージとは異なり、ステージ周辺に可動するモータやケーブル類が無いため、外部からステージ上へのアクセスも行いやすく、作業エリアを限定しない自由度の高い装置設計が可能です。直線案内部にはメンテナンスフリーシリーズのCルーブリニアウェイを採用。コンパクトで耐久性にも優れたステージです。
