呼び番号

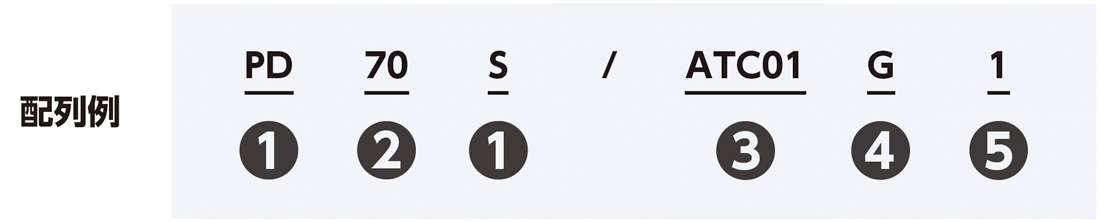

PD･･･Sの呼び番号作成例を以下に示します。また、呼び番号選定ボタンから呼び番号を作成することもできます。

呼び番号選定システム

呼び番号

番号	詳細
①形式	PD…S：パラレルドライブステージ
②大きさ	70：テーブルの幅寸法
③モータアタッチメントの指定	ATC**：ご利用になるモータによって、表1より選択します
④ボールねじの種類	G：研削ねじ
⑤ボールねじのリード	1：リード1mm

備考

・モータはお客様にてご用意ください。

・ご使用になるモータに適用するモータアタッチメントをご指定ください。

・表２に示すカップリングが本体に取り付けられて出荷されますが、仮固定となっていますので、最終位置調整はお客様にて行ってください

表1 モーターアタッチメントの適用

使用モーター					フランジ角 mm	モーターアタッチメント記号	めねじ寸法
種類	メーカー	シリーズ	形式	定格出力 W	フランジ角 mm	モーターアタッチメント記号	等配	寸法	PCD
ACサーボモータ	(株)安川電機	Σ-7/ Σ-10	SGM7J-A5A/SGMXJ-A5A	50	□40	ATC01	4	M4 通し	46
	(株)安川電機	Σ-7/ Σ-10	SGM7A-A5A/SGMXA-A5A	50	□40	ATC01	4	M4 通し	46
	(株)三菱電機	J4/J5	HG-MR053	50	□40	ATC01	4	M4 通し	46
	(株)三菱電機	J4/J5	HG-KR053/HK-KT053W	50	□40	ATC01	4	M4 通し	46
	パナソニック(株)	MINAS A6	MSMF5A	50	□38	ATC02	4	M3 通し	45
	(株)日立産機システム	AD	ADMA-R5L	50	□40	ATC01	4	M4 通し	46

備考	モータの詳細仕様は、各モータメーカのカタログをご参照ください。

表2 カップリングの形式

モータアタッチメント	カップリングの形式	メーカー	カップリングのイナーシャ Jc × 10-5kg・m2
ATC01	XGT-19C-5× 8	鍋屋バイテック会社	0.084
ATC02	XGT-19C-5× 8	鍋屋バイテック会社	0.084

備考	カップリングの詳細仕様は、メーカのカタログをご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

PDS特長

パラレルドライブステージ PD…Sは、2軸並列に配置したボールねじアクチュエータの直線運動をXY運動に変換する機構を備えることで低断面化を実現した、IKO独自の精密位置決めXYステージです。従来の一軸アクチュエータを積み重ねたXYステージとは異なり、ステージ周辺に可動するモータやケーブル類が無いため、外部からステージ上へのアクセスも行いやすく、作業エリアを限定しない自由度の高い装置設計が可能です。直線案内部にはメンテナンスフリーシリーズのCルーブリニアウェイを採用。コンパクトで耐久性にも優れたステージです。
