寸法図

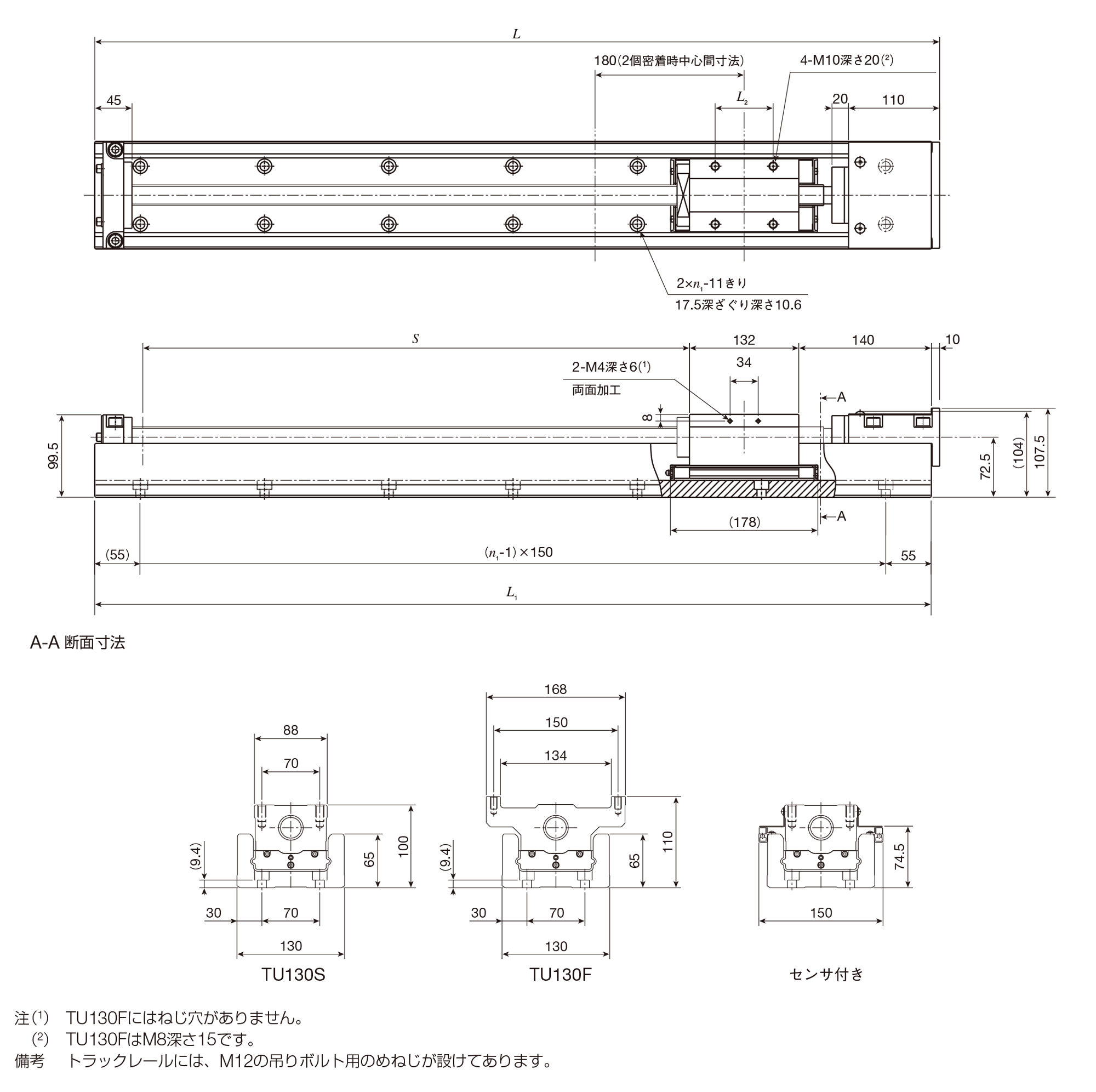

TU130シリーズの寸法図になります。

寸法

単位 mm

形式と大きさ	トラックレール長さ L1	全長 L	ストローク長さ S(1)	ｎ1	L2	スライドテーブル質量 Kg	質量(2) Kg
TU130S	1010	1020	660(490)	7	70	5.4	45.2
	1160	1170	810(640)	8			50.6
	1310	1320	960(790)	9			56.2
	1460	1470	1110(940)	10			61.8
	1610	1620	1260(1090)	11			67.3
TU130F	1010	1020	660(490)	7	50	7.8	47.6
	1160	1170	810(640)	8			53.0
	1310	1320	960(790)	9			58.6
	1460	1470	1110(940)	10			64.2
	1610	1620	1260(1090)	11			69.7

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示します。

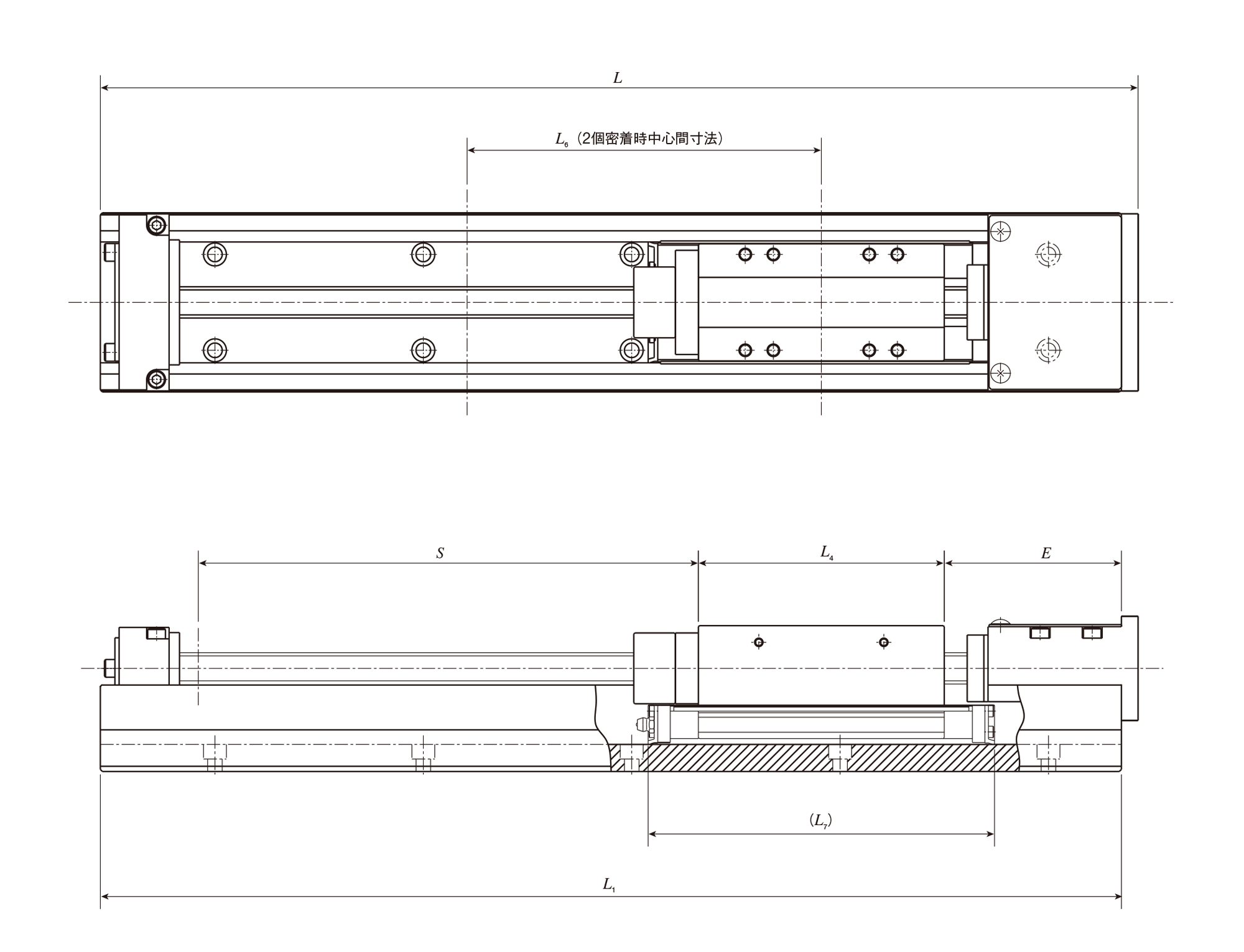

Cルーブ付きテーブル

単位 mm

形式と大きさ	トラックレール長さ L1	全長 L	ストローク長さ(1) S	E	L4	L6	L7
TU130S TU130F	1010	1020	630(480)	140	132	195	190
	1160	1170	780(630)
	1310	1320	930(780)
	1460	1470	1080(930)
	1610	1620	1230(1080)

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の数値はスライドテーブル2個密着の時の寸法です。
備考	スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

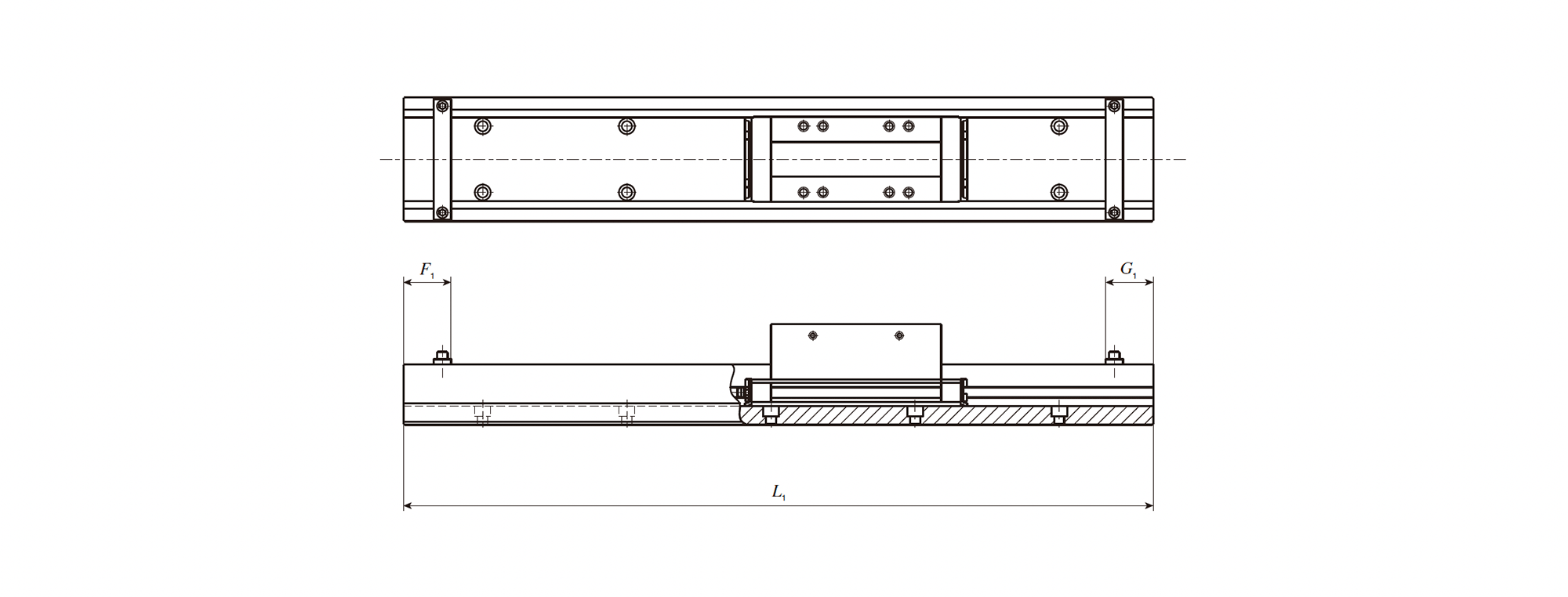

ボールねじなし仕様

単位 mm

形式と大きさ	トラックレール仕様	トラックレール長さ L1	ブリッジカバーなし		ブリッジカバー付き
形式と大きさ	トラックレール仕様	トラックレール長さ L1	F1	G1	F1	G1
TU130	モータ折返しなし	1010	35	38	35	38
		1160
		1310
		1460
		16100

備考	スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TU特長

精密位置決めテーブルTUは、U字形のトラックレールの内側にスライドテーブルを配置した、コンパクトでスリムな位置決めテーブルです。スライドテーブルは直動案内機器と一体構造になっており、大径の鋼球が２条列に配置され軌道と４点で接触する構造のため、方向や大きさが変動する負荷荷重や複合荷重が作用する使用用途でも安定した高い精度と剛性が得られます。また、U字形のトラックレールを採用することで、トラックレールのモーメントやねじりに対する剛性も大幅に向上しています。精密位置決めテーブルTUは、トラックレール幅25mm～130mmまで８種類の大きさがあり、スライドテーブルの長さを選択することができます。また、ボールねじの種類とリード、モータの種類、センサの取付けなどの各種仕様が設定できるので、用途に合わせて最適な位置決めテーブルを構成することができます。
