寸法図

TU40シリーズの寸法図になります。

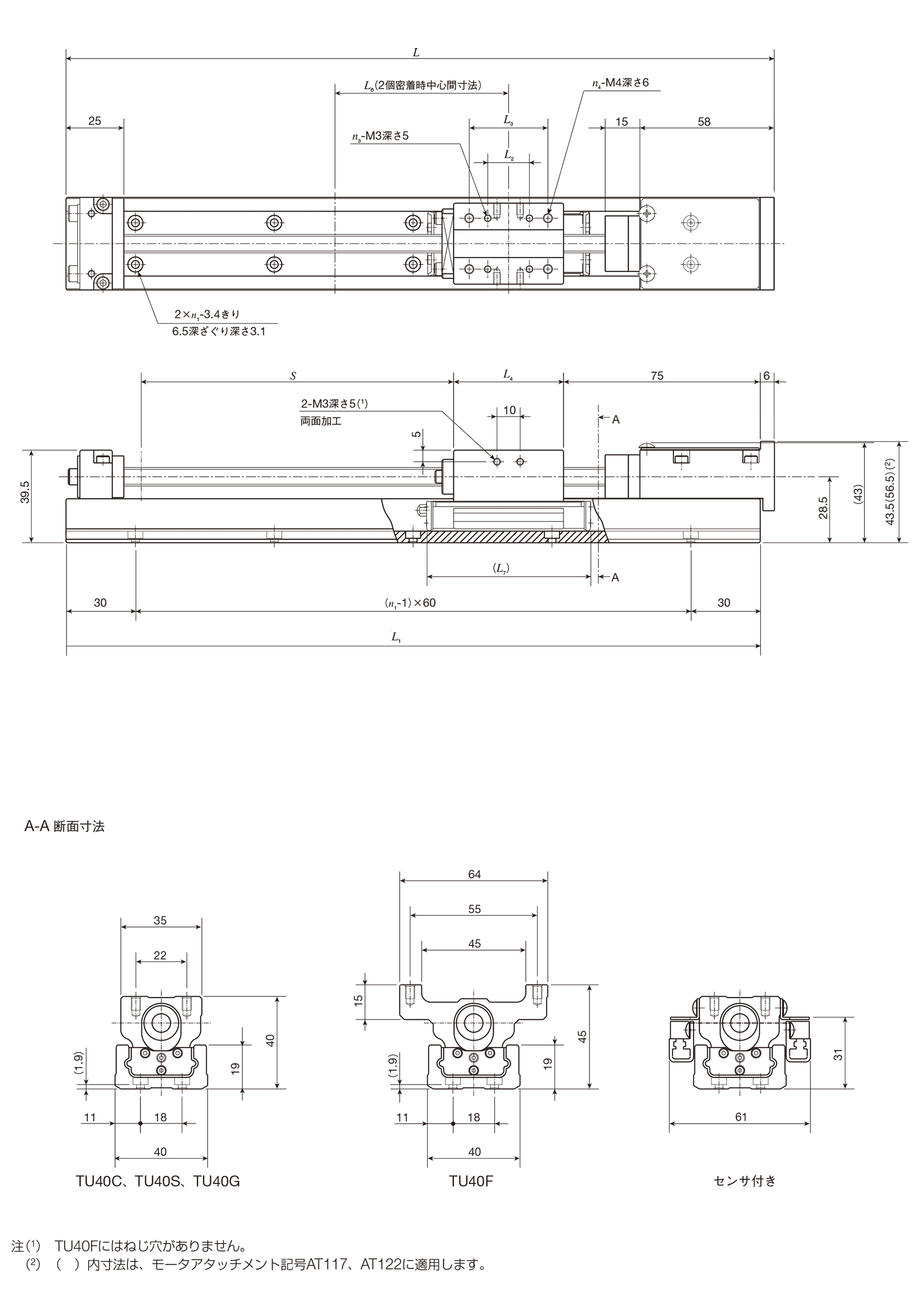

スライドテーブル寸法

単位 mm

形式と大きさ	L2	L3	L4	L6	L7	n3	n4	質量 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

トラックレール寸法

単位 mm

トラックレール長さ L1	全長 L	n1	ストローク長さ S(1)			質量(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
180	186	3	45(－)	30(－)	－(－)	0.9	1.0	－	1.1
240	246	4	105(70)	90(40)	80(－)	1.1	1.2	1.3	1.3
300	306	5	165(130)	150(100)	140(70)	1.2	1.3	1.4	1.4
360	366	6	225(190)	210(160)	200(130)	1.4	1.5	1.6	1.6
420	426	7	285(250)	270(220)	260(190)	1.6	1.7	1.8	1.8

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示します。

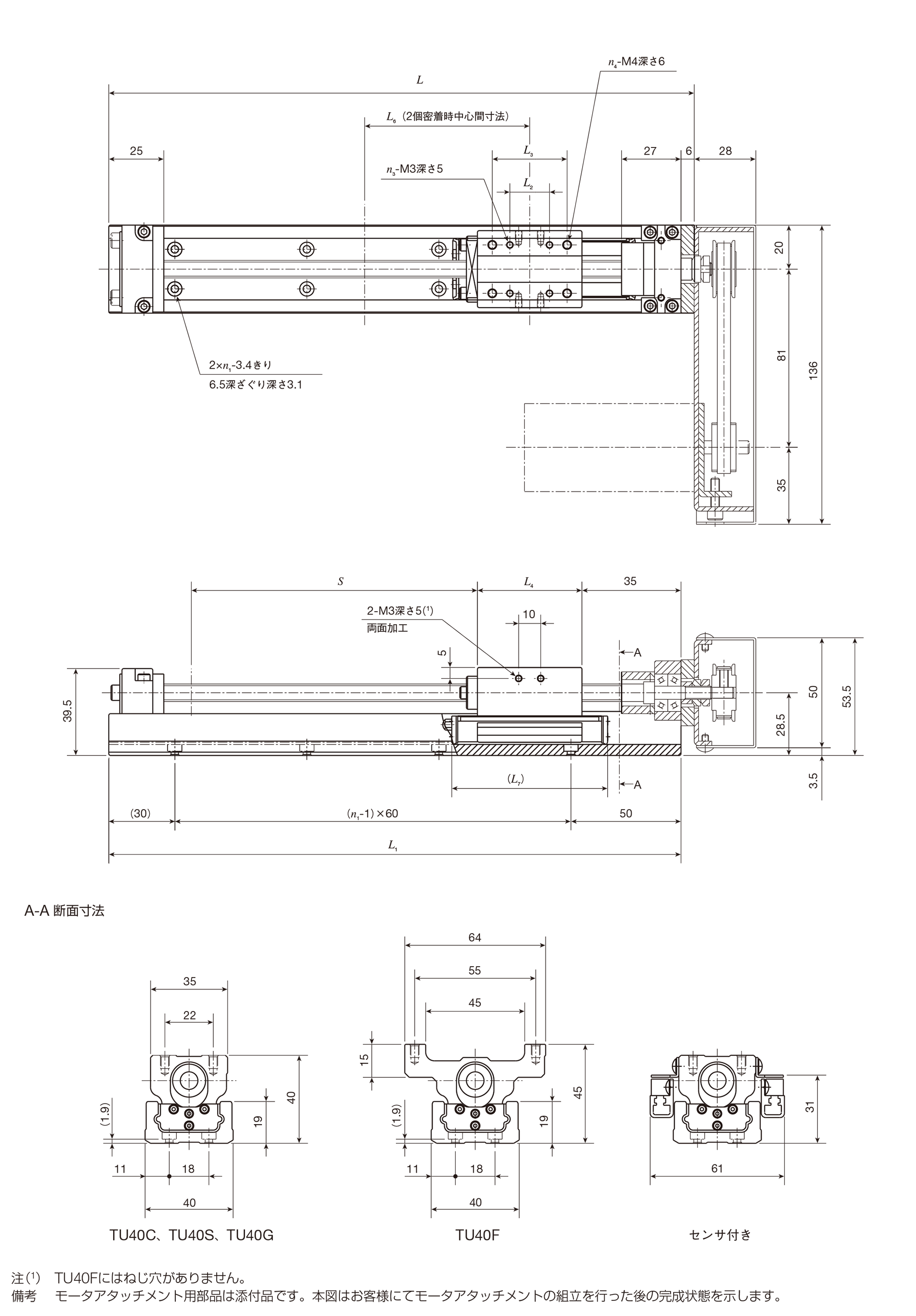

モータ折返し仕様

スライドテーブル寸法

単位 mm

形式と大きさ	L2	L3	L4	L6	L7	n3	n4	質量 Kg
TU40C	－	－	19.5	45	43	－	2	0.1
TU40S	－	18	31.5	60	55	－	4	0.2
TU40G	18	34	47.5	75	71	4	4	0.3
TU40F	－	18	31.5	60	55	－	4	0.3

トラックレール寸法

単位 mm

トラックレール長さ L1	全長 L	n1	ストローク長さ S(1)			質量(2) Kg
			TU40C	TU40S	TU40G	TU40C	TU40S	TU40G	TU40F
			TU40C	TU40F	TU40G	TU40C	TU40S	TU40G	TU40F
140	146	2	45(－)	30(－)	－(－)	1.0	1.1	－	1.2
200	206	3	105(70)	90(40)	80(－)	1.2	1.3	1.4	1.4
260	266	4	165(130)	150(100)	140(70)	1.4	1.5	1.6	1.6
320	326	5	225(190)	210(160)	200(130)	1.6	1.7	1.8	1.8
380	386	6	285(250)	270(220)	260(190)	1.8	1.9	2.0	2.0

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
注（2）	スライドテーブル1個の時のテーブル全体の質量を示します。

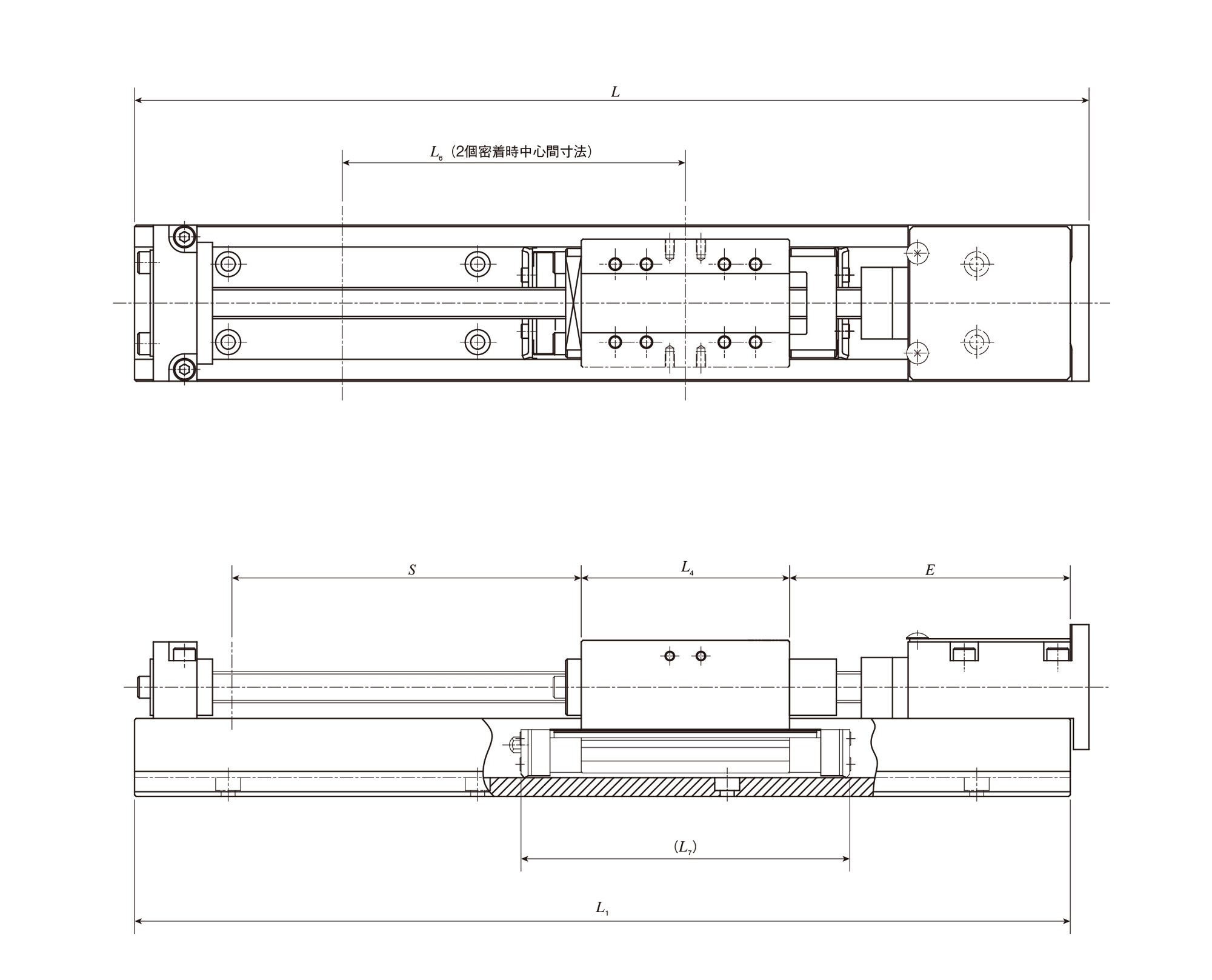

Cルーブ付きテーブル

単位 mm

形式と大きさ	トラックレール長さ L1	全長 L	ストローク長さ S(1)	E	L4	L6	L7
TU40C	180	186	30(－)	90	19.5	60	55
	240	246	90(40)
	300	306	150(100)
	360	366	210(160)
	420	426	270(220)
TU40S TU40F	240	246	80(－)	90	31.5	70	67
	300	306	140(75)
	360	366	200(135)
	420	426	260(195)
TU40G	240	246	60(－)	90	47.5	85	83
	300	306	120(－)
	360	366	180(105)
	420	426	240(165)

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
備考	スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

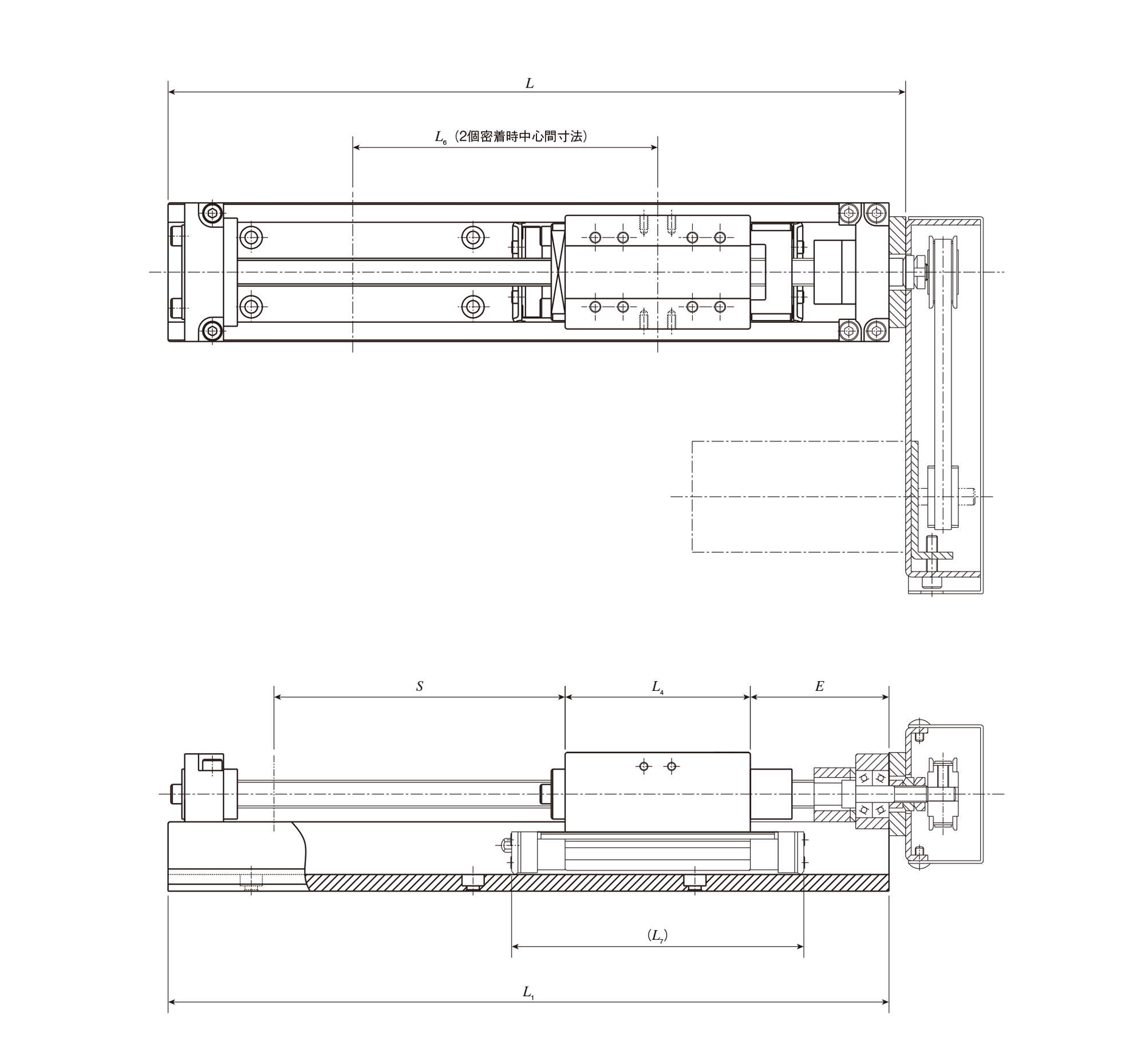

Cルーブ付きテーブル・モータ折返し仕様

単位 mm

形式と大きさ	トラックレール長さ L1	全長 L	ストローク長さ(1) S	E	L4	L6	L7
TU40C	140	146	30(－)	50	19.5	60	55
	200	206	90(40)
	260	266	150(100)
	320	326	210(160)
	380	386	270(220)
TU40S TU40F	200	206	80(－)	50	31.5	70	67
	260	266	140(75)
	320	326	200(135)
	380	386	260(195)
TU40G	200	206	60(－)	50	47.5	85	83
	260	266	120(－)
	320	326	180(105)
	380	386	240(165)

注（1）	リミットセンサを取り付けた場合に許容できるストローク長さを示します。（　）内の値はスライドテーブル2個密着時の寸法です。
備考	モータアタッチメント用部品は添付品です。本図はお客様にてモータアタッチメントの組立を行った後の完成状態を示します。スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

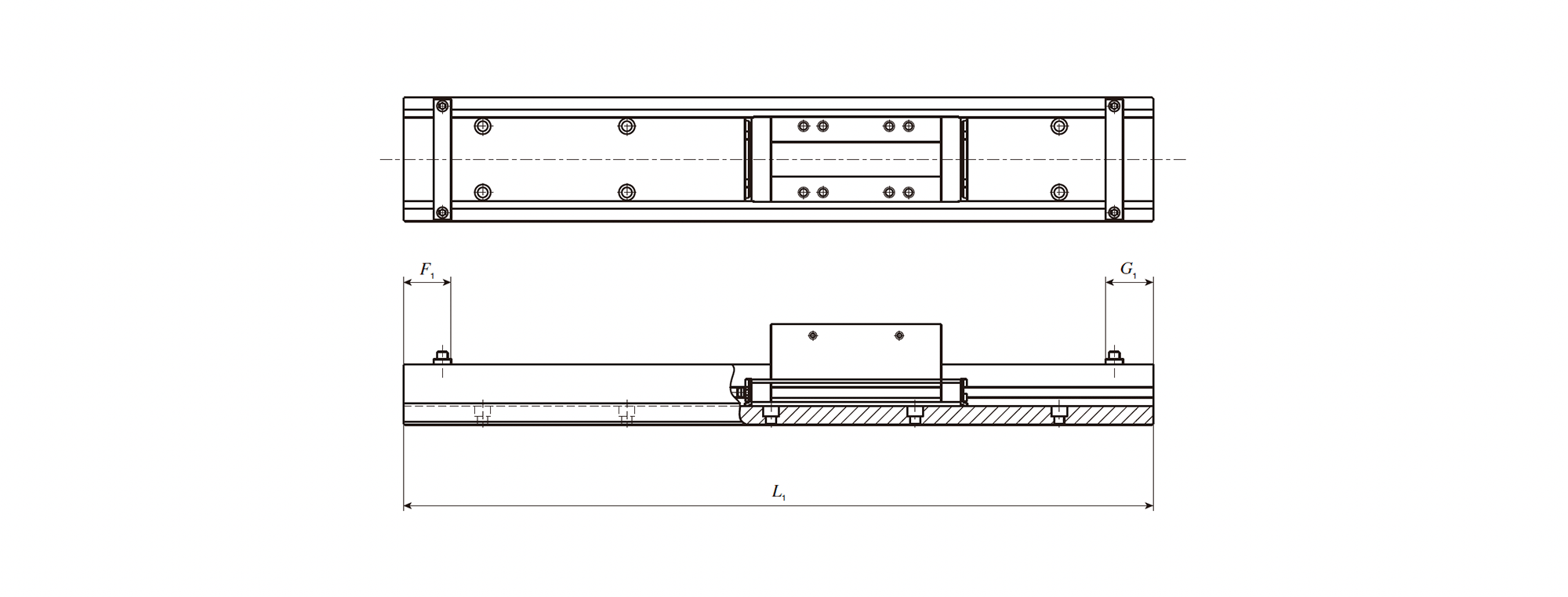

ボールねじなし仕様

単位 mm

形式と大きさ	トラックレール仕様	トラックレール長さ L1	ブリッジカバーなし		ブリッジカバー付き
形式と大きさ	トラックレール仕様	トラックレール長さ L1	F1	G1	F1	G1
TU40	モータ折返しなし	180	20	18	20	18
		240
		300
		360
		420
	モータ折返し仕様	140	20	18	20	18
		200
		260
		320
		380

備考	スライドテーブルとトラックレールの寸法は、それぞれの大きさの寸法表をご参照ください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TU特長

精密位置決めテーブルTUは、U字形のトラックレールの内側にスライドテーブルを配置した、コンパクトでスリムな位置決めテーブルです。スライドテーブルは直動案内機器と一体構造になっており、大径の鋼球が２条列に配置され軌道と４点で接触する構造のため、方向や大きさが変動する負荷荷重や複合荷重が作用する使用用途でも安定した高い精度と剛性が得られます。また、U字形のトラックレールを採用することで、トラックレールのモーメントやねじりに対する剛性も大幅に向上しています。精密位置決めテーブルTUは、トラックレール幅25mm～130mmまで８種類の大きさがあり、スライドテーブルの長さを選択することができます。また、ボールねじの種類とリード、モータの種類、センサの取付けなどの各種仕様が設定できるので、用途に合わせて最適な位置決めテーブルを構成することができます。
