寸法図

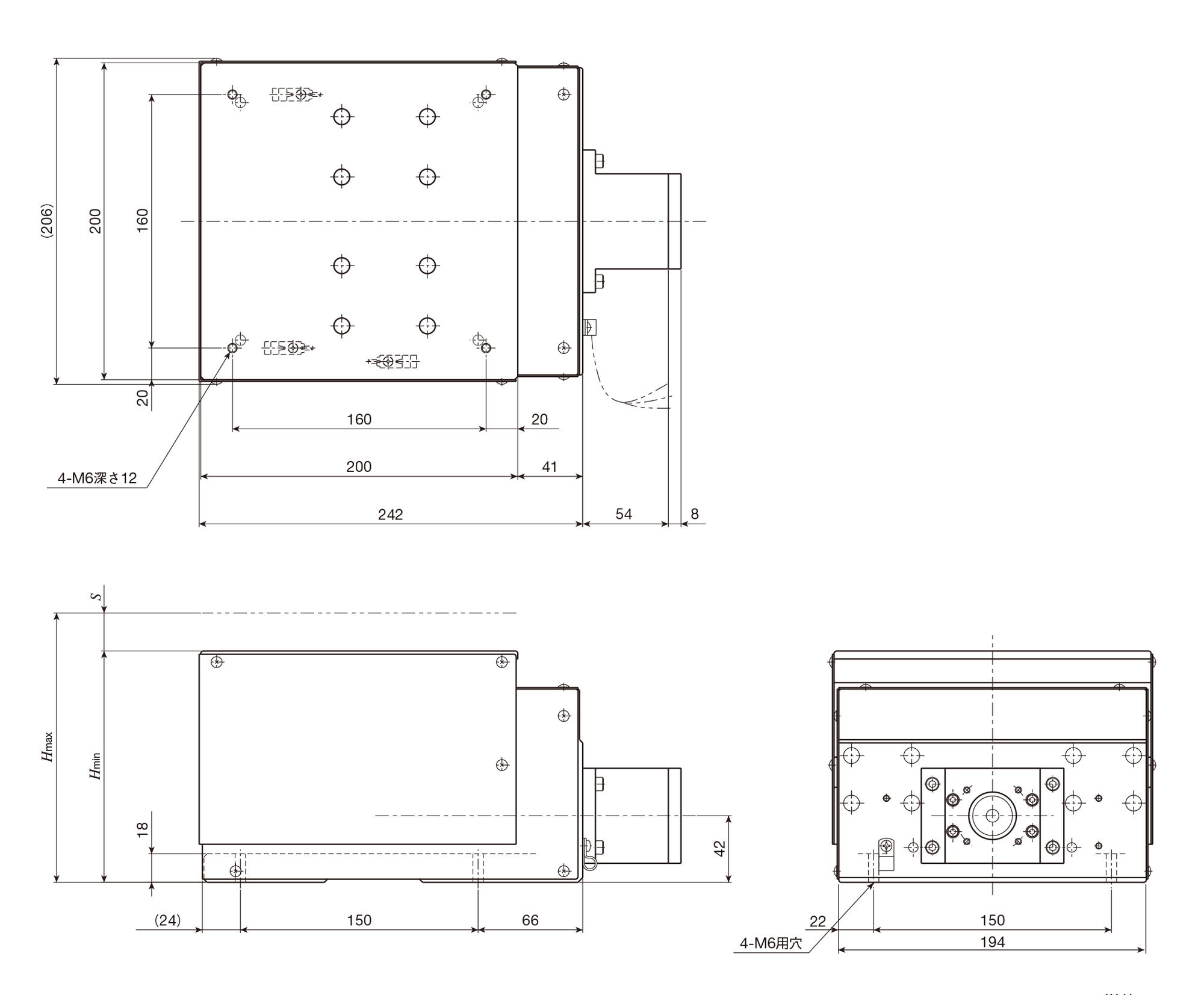

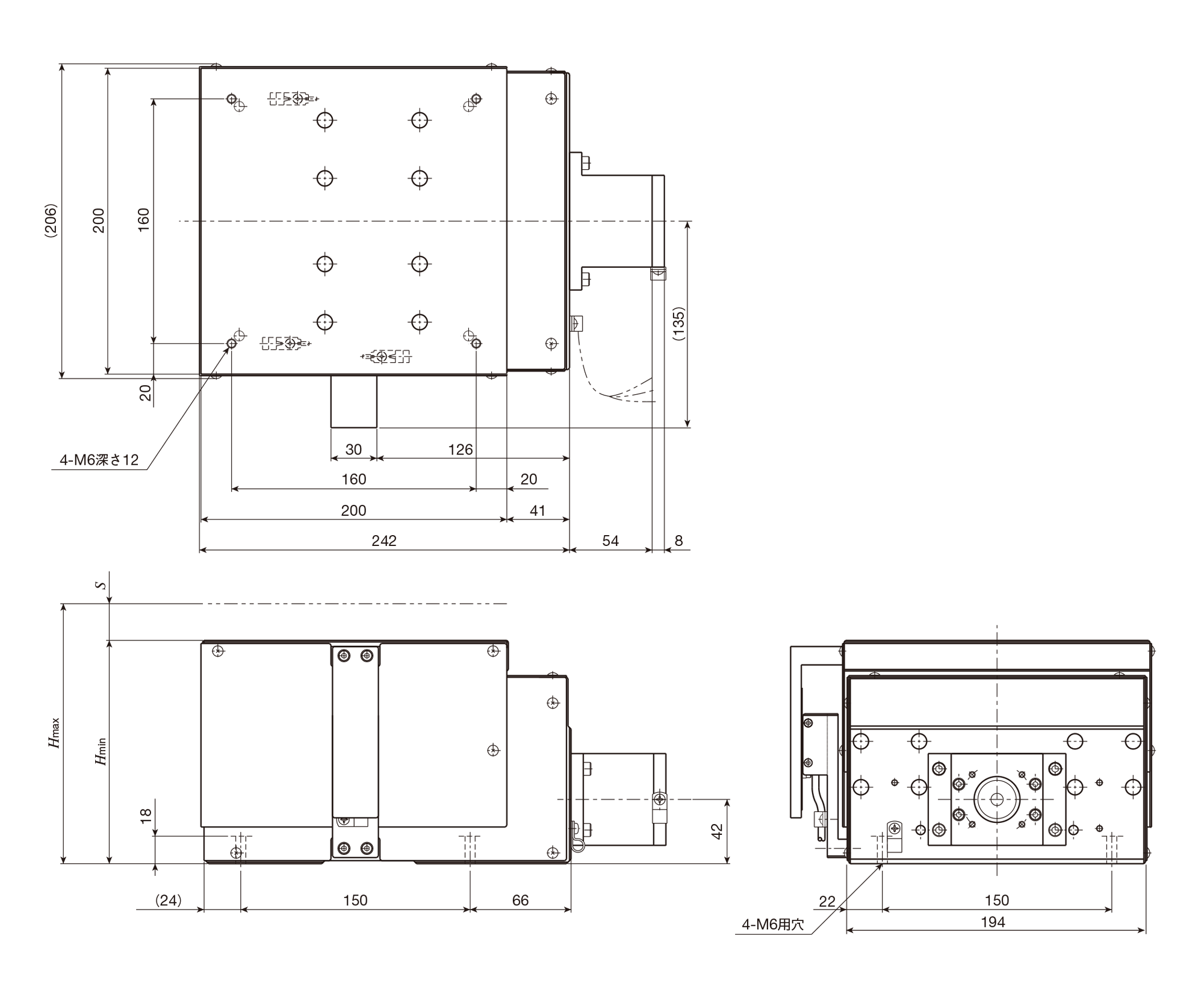

TZ200Hの寸法図になります。

リニアエンコーダなし

単位 mm

呼び番号	くさび減速比	質量（参考） Kg	高さ寸法		ストローク長さ S
呼び番号	くさび減速比	質量（参考） Kg	Hmin （CWリミット位置）	Hmax （CCWリミット位置）	ストローク長さ S
TZ200H-2	1:2	13.2	146	170	24
TZ200H-4	1:4	12.2	132	144	12
TZ200X-2	1:2	13.3	146	170	24
TZ200X-4	1:4	12.3	132	144	12

リニアエンコーダ付き

単位 mm

呼び番号	くさび減速比	質量（参考） Kg	高さ寸法		ストローク長さ S
呼び番号	くさび減速比	質量（参考） Kg	Hmin （CWリミット位置）	Hmax （CCWリミット位置）	ストローク長さ S
TZ200H-2	1:2	14.2	146	170	24
TZ200H-4	1:4	13.2	132	144	12
TZ200X-2	1:2	14.3	146	170	24
TZ200X-4	1:4	13.3	132	144	12
