寸法図

TZ200Xの寸法図になります。

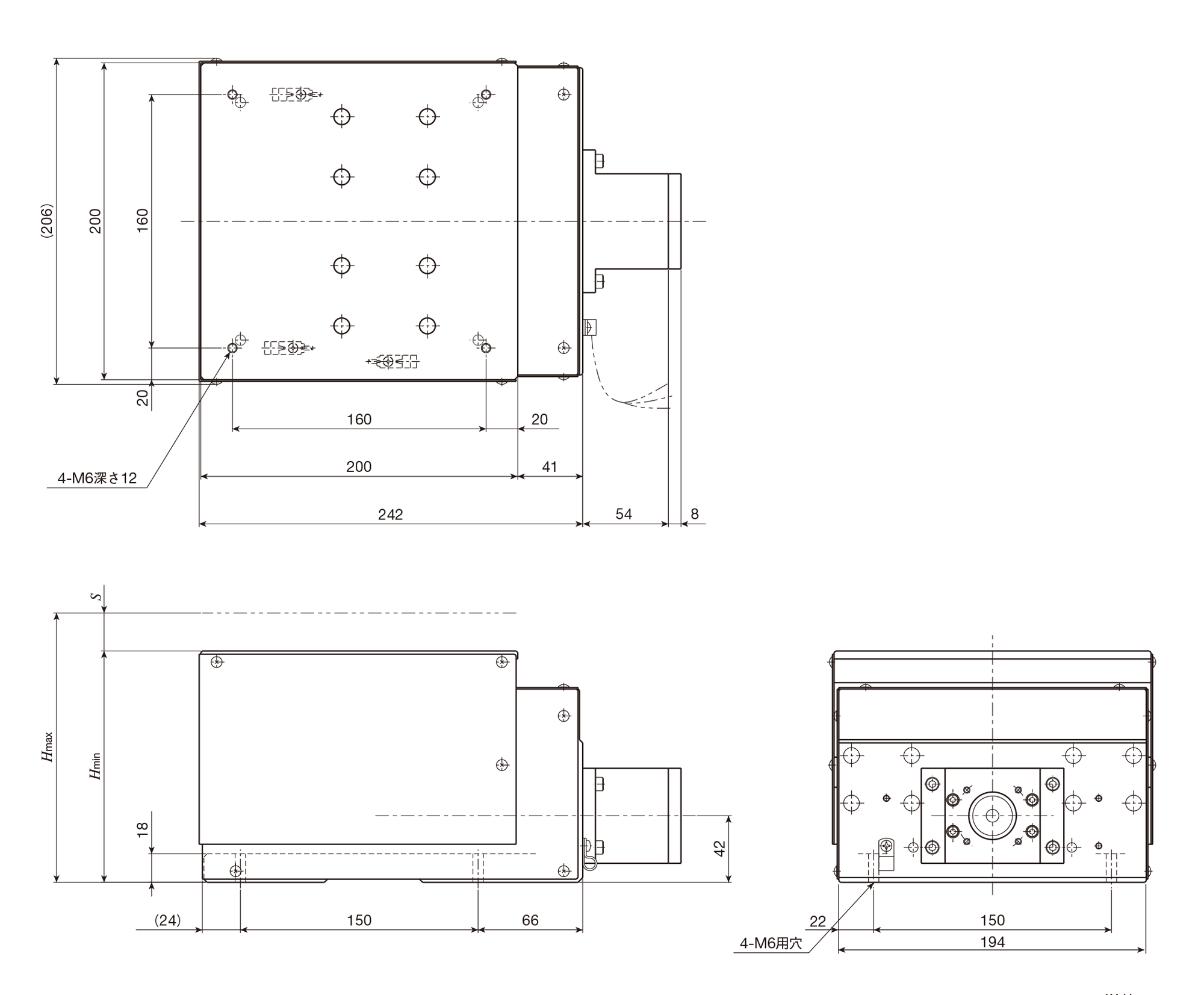

リニアエンコーダなし

単位 mm

呼び番号 くさび減速比 質量(参考)
Kg
高さ寸法 ストローク長さ
S
Hmin
(CWリミット位置)
Hmax
(CCWリミット位置)
TZ200H-2 1:2 13.2 146 170 24
TZ200H-4 1:4 12.2 132 144 12
TZ200X-2 1:2 13.3 146 170 24
TZ200X-4 1:4 12.3 132 144 12

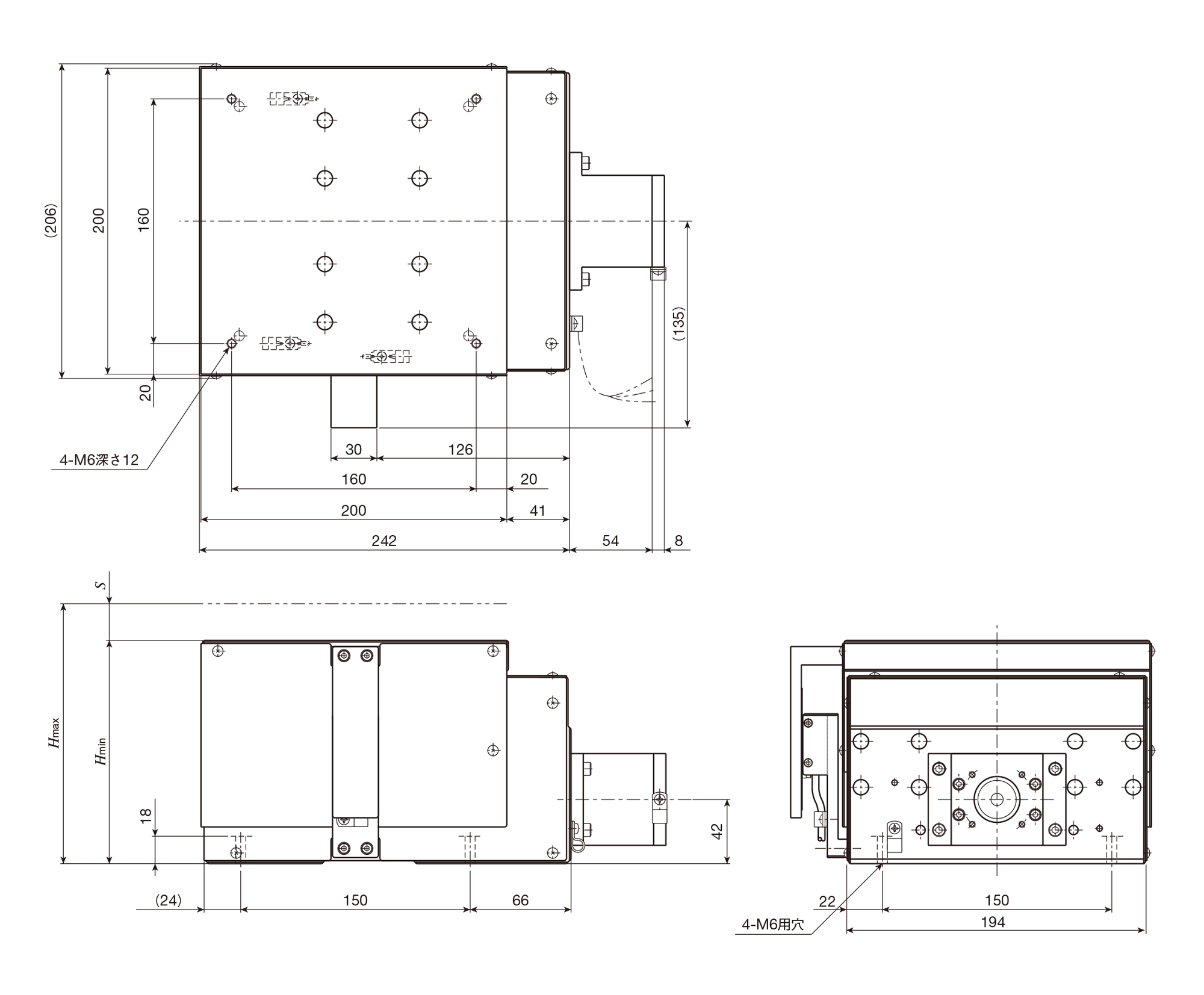

リニアエンコーダ付き

単位 mm

呼び番号 くさび減速比 質量(参考)
Kg
高さ寸法 ストローク長さ
S
Hmin
(CWリミット位置)
Hmax
(CCWリミット位置)
TZ200H-2 1:2 14.2 146 170 24
TZ200H-4 1:4 13.2 132 144 12
TZ200X-2 1:2 14.3 146 170 24
TZ200X-4 1:4 13.3 132 144 12

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
