寸法図

CT125/125の寸法図になります。

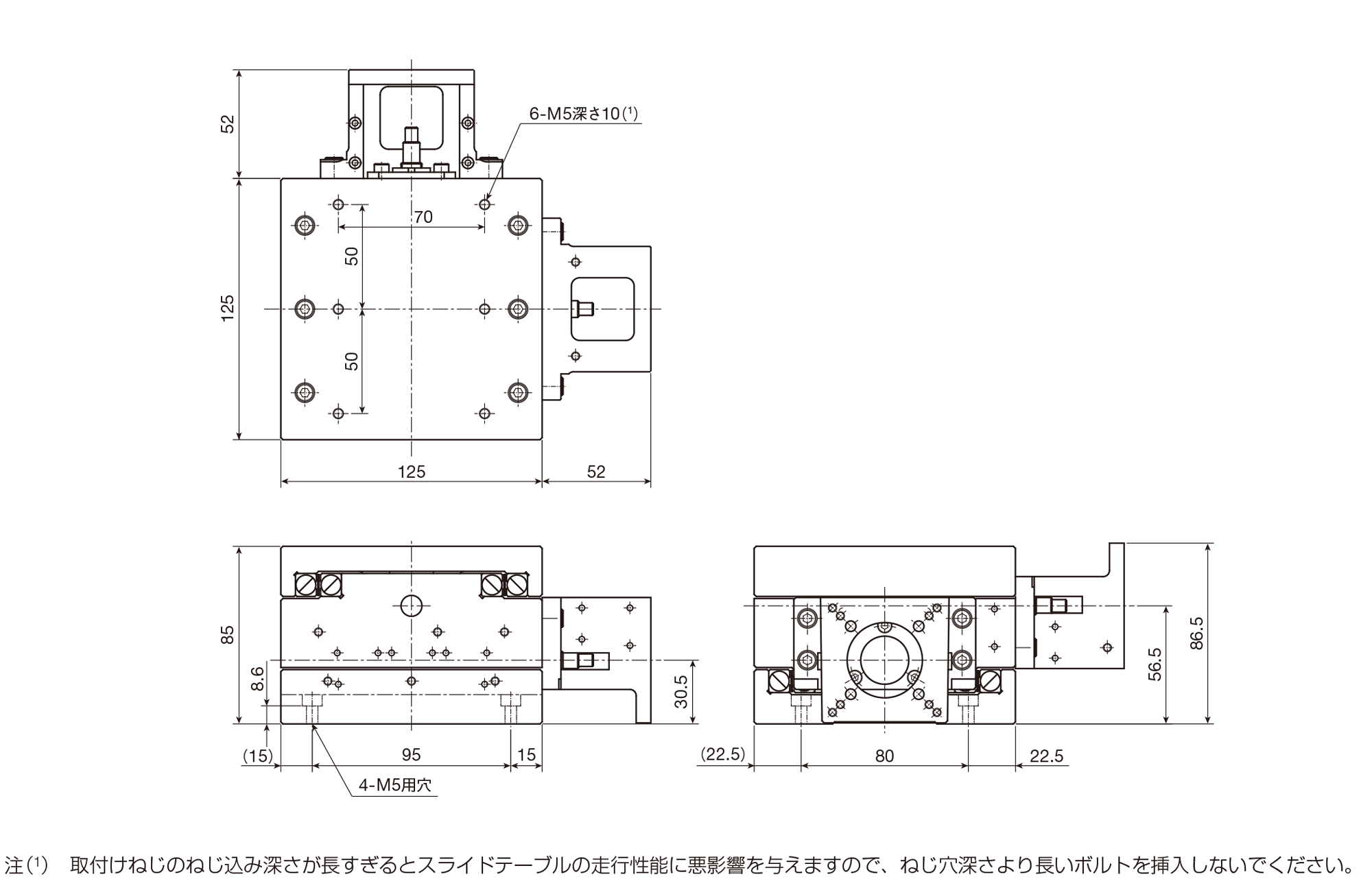

センサなし仕様

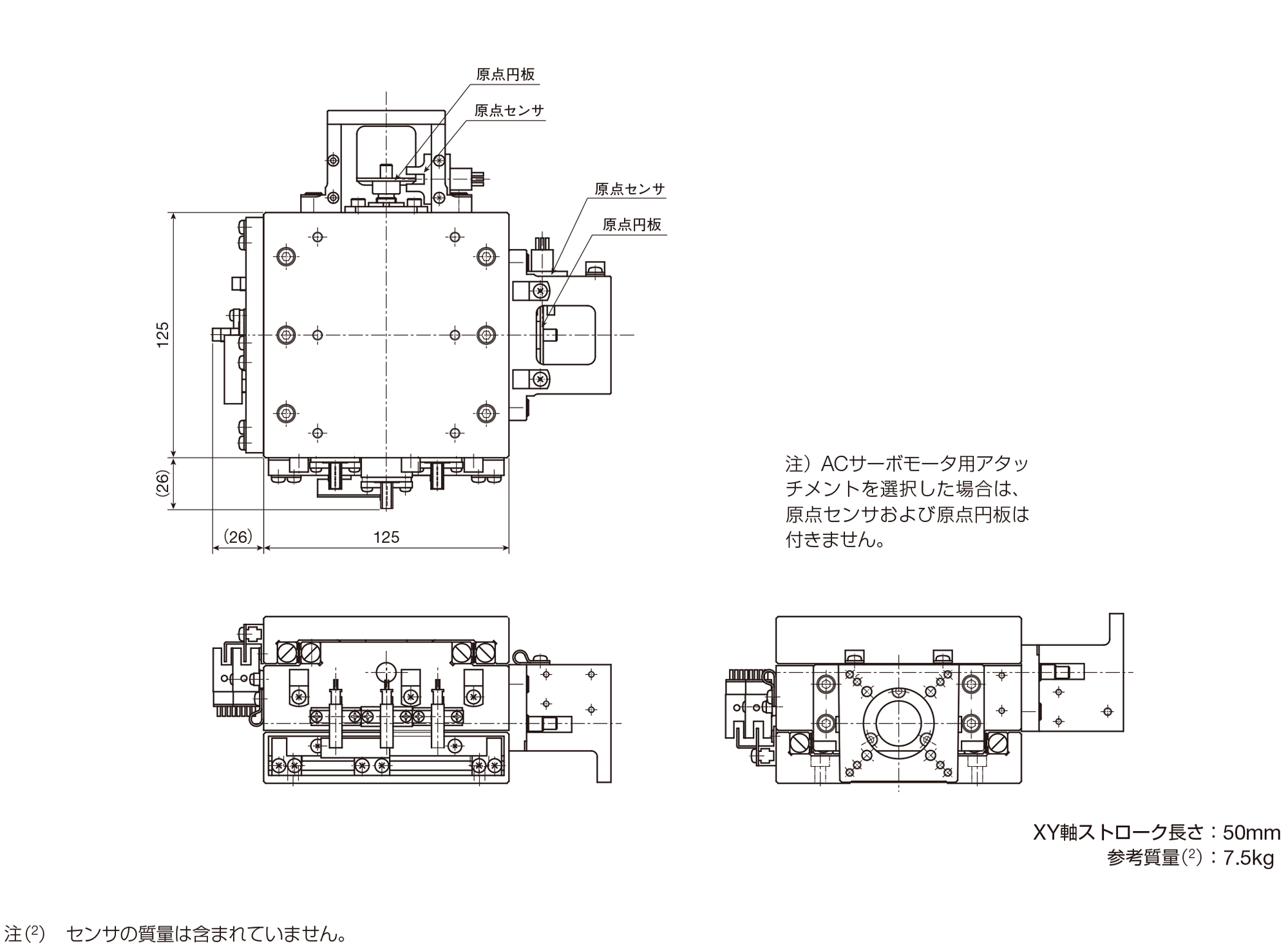

センサ付き仕様

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TS・CT特長

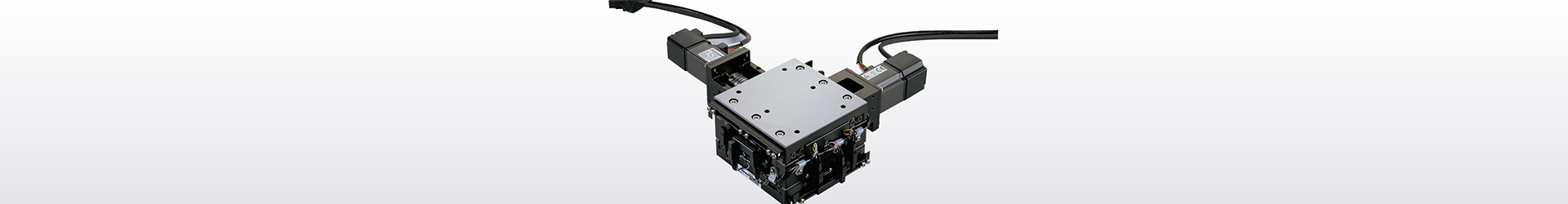

IKO精密位置決めテーブルTS・CTは、高剛性で振動減衰性に優れた鋳鉄製のスライドテーブルとベッドに、精密な直動案内機器の分野で実績のあるIKOクロスローラウェイを組み込み、送り機構に精密ボールねじを使用したコンパクトな位置決めテーブルです。
IKO精密位置決めテーブルTS・CTには、単軸と二軸仕様の2種類があり、高精度な位置決めを要求される精密測定器、精密組立機などの分野で広く使用されています。
