寸法図

CT260/350の寸法図になります。

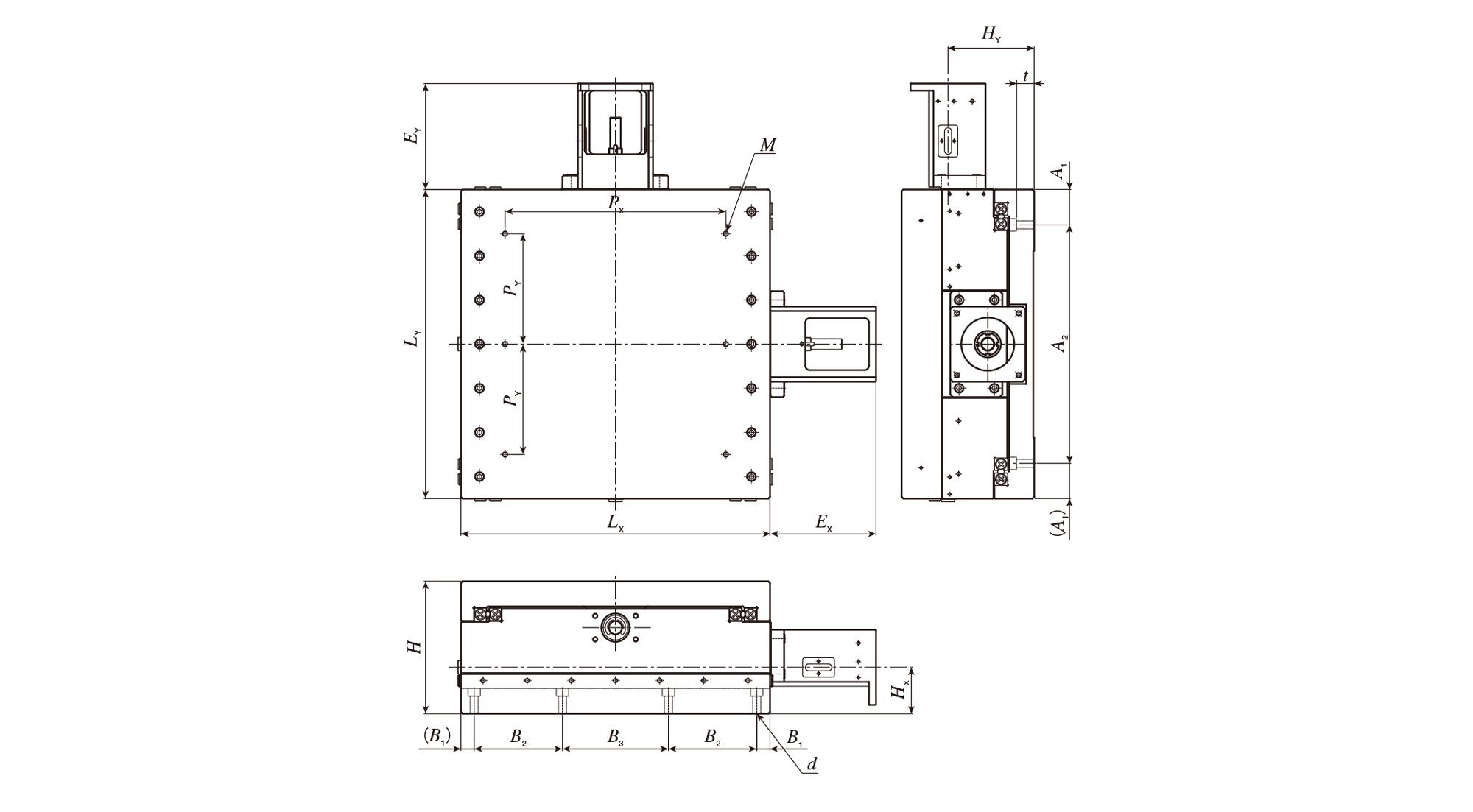

センサなし仕様

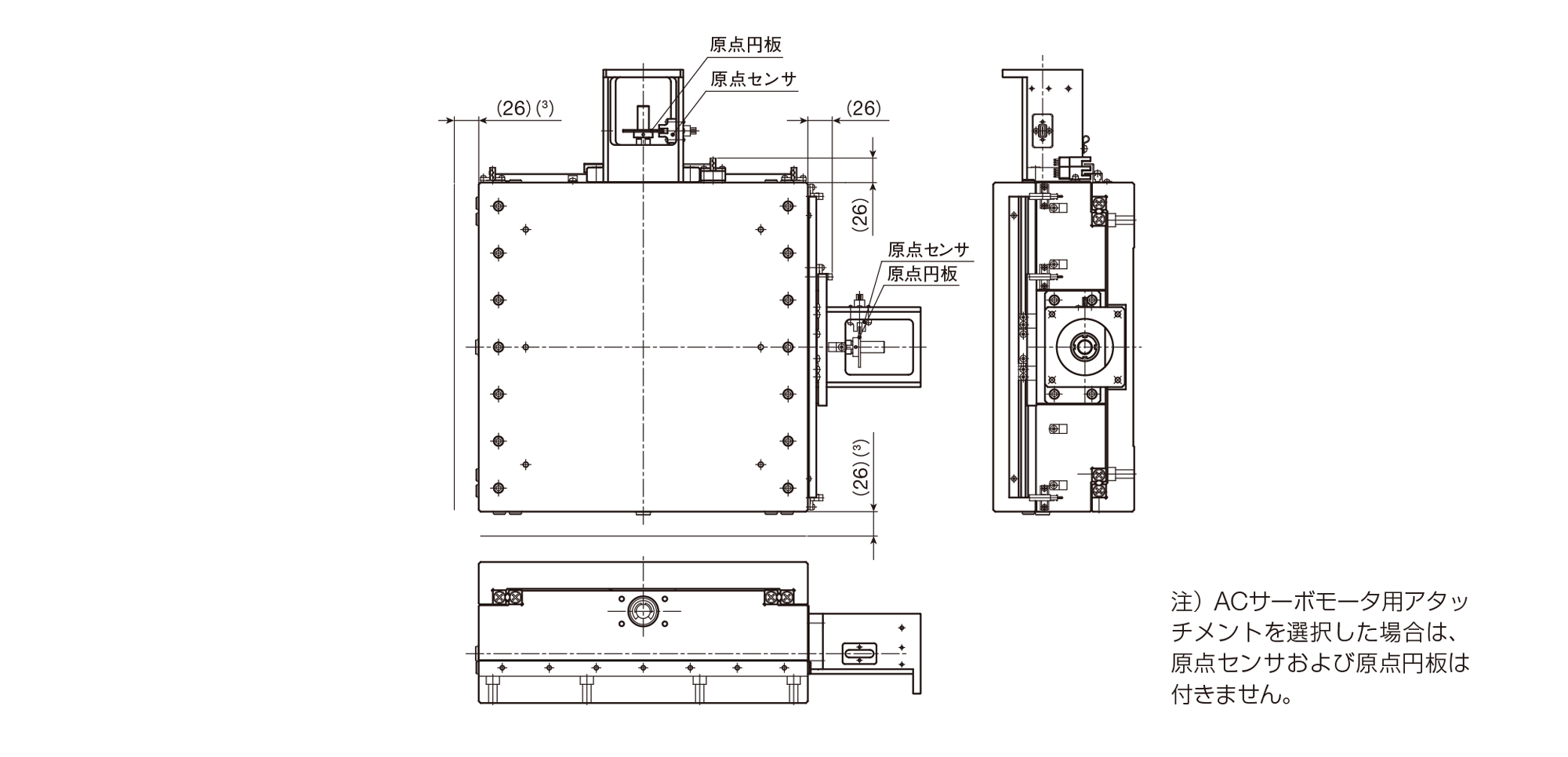

センサ付き仕様

単位 mm

呼び番号 テーブル寸法 ストローク長さ EX EY 軸心高さ
LX LY H X軸 Y軸 HX HY
CT220/220 220 220 100 120 120 72 72 31.5 68.5
CT260/350 260 350 150 150 250 100 120 52.5 97.5
CT350/350 350 350 150 250 250 120 120 52.5 97.5

呼び番号 取付ねじ ベッド取付関係寸法 参考質量(2)
Kg
M(1) PX PY d t A1 A2 B1 B2 B3
CT220/220 6-M6深さ12 150 75 8-M6用 7.5 30 160 15 40 110 20
CT260/350 6-M6深さ12 150 125 8-M8用 20 40 270 15 55 120 66
CT350/350 6-M6深さ12 250 125 8-M8用 20 40 270 15 100 120 77
注(1) 取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
 (2) センサの質量は含まれていません。
 (3) CT220/220に適用します。センサが取り付けられた時の寸法です。

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TS・CT特長

IKO精密位置決めテーブルTS・CTは、高剛性で振動減衰性に優れた鋳鉄製のスライドテーブルとベッドに、精密な直動案内機器の分野で実績のあるIKOクロスローラウェイを組み込み、送り機構に精密ボールねじを使用したコンパクトな位置決めテーブルです。
IKO精密位置決めテーブルTS・CTには、単軸と二軸仕様の2種類があり、高精度な位置決めを要求される精密測定器、精密組立機などの分野で広く使用されています。
