寸法図

TS125/125の寸法図になります。

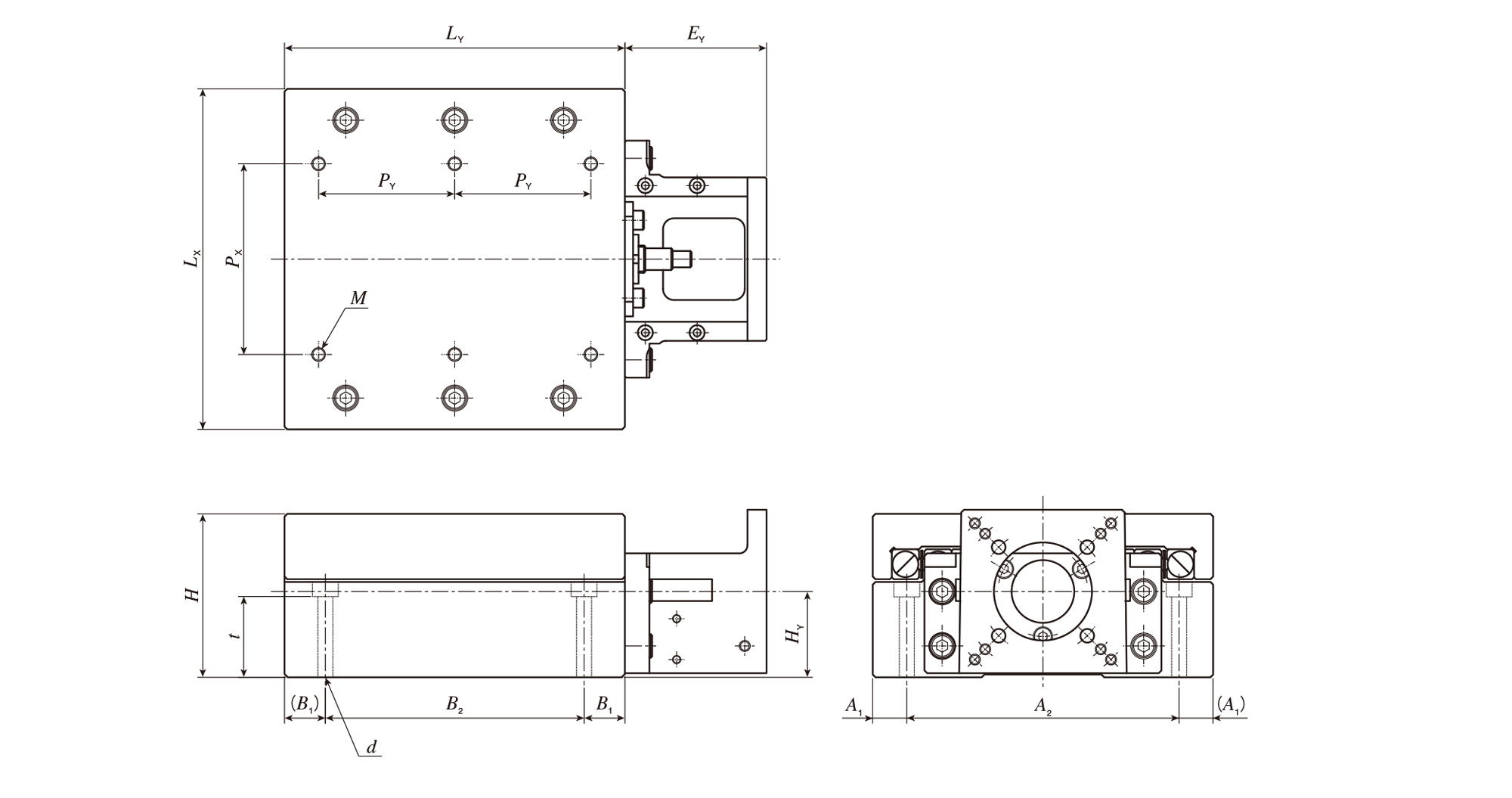

センサなし仕様

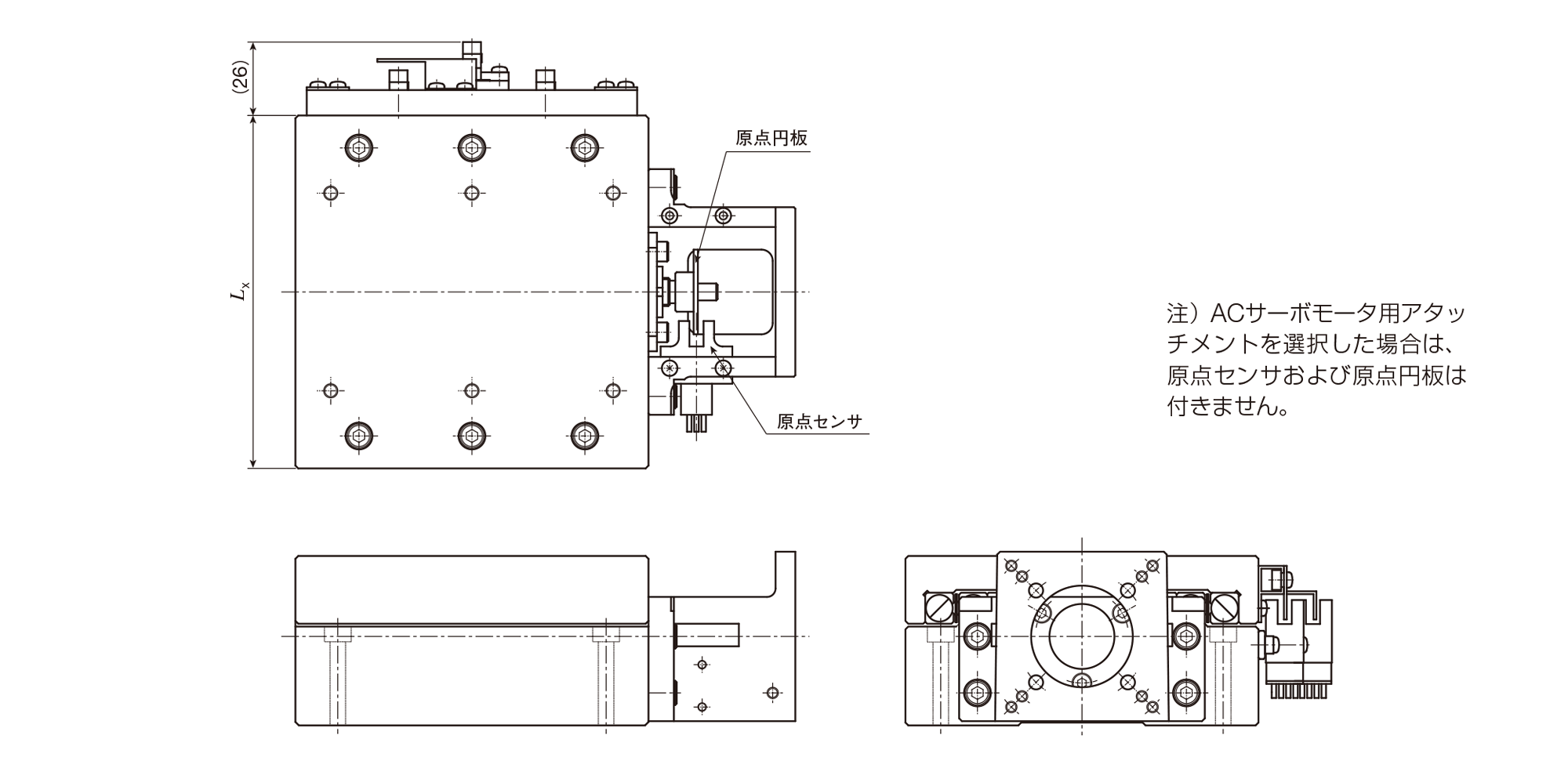

センサ付き仕様

単位 mm

呼び番号 テーブル寸法 ストローク長さ EY 軸心高さ
HY
LX LY H
TS125/125(1) 125 125 60 50 52 31.5
TS220/220 220 220 65 120 72 33.5

呼び番号 取付ねじ ベッド取付関係寸法 参考質量(2)
Kg
M(3) PX PY d t A1 A2 B1 B2
TS125/125(1) 6-M5深さ10 70 50 4-M5用 29.6 12.5 100 15 95 7.5
TS220/220 6-M6深さ12 150 75 4-M6用 27.5 20 180 20 180 16.0
注(1) モータブラケットは、テーブル上面より1.5mm高くなっています。
 (2) センサの質量は含まれていません。
 (3) 取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TS・CT特長

IKO精密位置決めテーブルTS・CTは、高剛性で振動減衰性に優れた鋳鉄製のスライドテーブルとベッドに、精密な直動案内機器の分野で実績のあるIKOクロスローラウェイを組み込み、送り機構に精密ボールねじを使用したコンパクトな位置決めテーブルです。
IKO精密位置決めテーブルTS・CTには、単軸と二軸仕様の2種類があり、高精度な位置決めを要求される精密測定器、精密組立機などの分野で広く使用されています。
