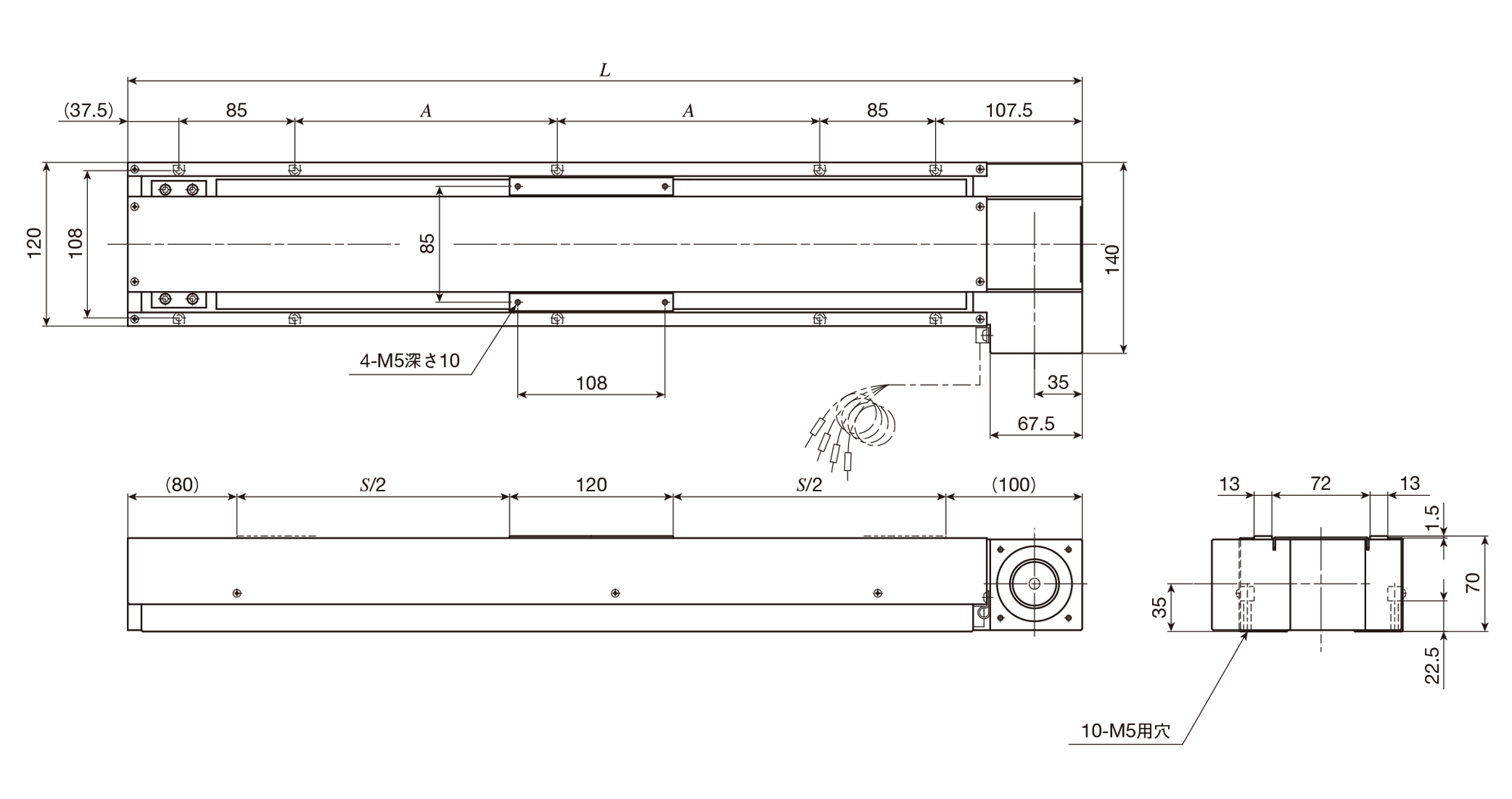

製品リスト ボールねじ駆動タイプ 精密位置決めテーブルTU 精密位置決めテーブルTE クリーン精密位置決めテーブルTC マイクロ精密位置決めテーブルTM 精密位置決めテーブルTS・CT 精密位置決めテーブルL 精密位置決めテーブルLH 高精密位置決めテーブルTX アライメントテーブルAT アライメントモジュールAM 精密昇降テーブルTZ ウォームギア駆動タイプ 回転ステージSK…W リニアモータ駆動タイプ ナノリニアNT・・・V ナノリニアNT・・・H ナノリニアNT・・・XZ ナノリニアNT・・・XZH リニアモータテーブルLT アライメントステージSA タイミングベルト駆動タイプ 精密位置決めテーブルLB 寿命計算 呼び番号選定 CAD図 カタログPDF 特長 仕様 寸法図 呼び番号 TSLB90 TSLB120 TSLB170 特長 仕様 精度 最高速度 最大搭載質量 寸法図 TSLB90 TSLB120 TSLB170 呼び番号 寸法図 TSLB120の寸法図になります。 単位 mm 呼び番号 ストローク寸法長さS 全長L ベッド取付穴A 質量(参考)Kg TSLB120-600 600 900 292.5 13 TSLB120-700 700 1000 342.5 14 TSLB120-800 800 1100 392.5 15 TSLB120-900 900 1200 442.5 16 TSLB120-1000 1000 1300 492.5 17 製品に関するお問い合わせ 掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
