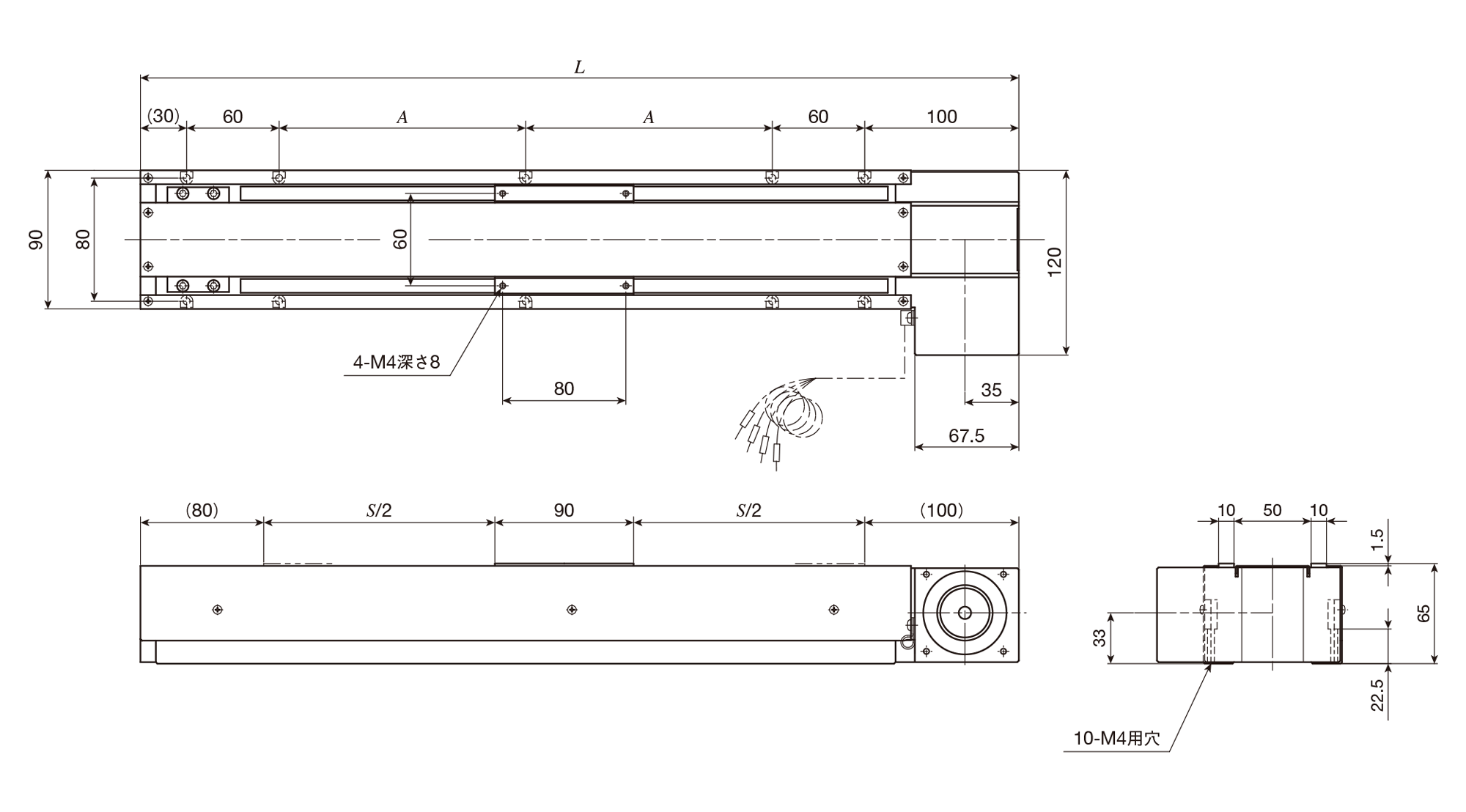

寸法図

TSLB90の寸法図になります。

単位 mm

呼び番号 ストローク寸法長さ
S
全長
L
ベッド取付穴
A
質量(参考)
Kg
TSLB90-300 300 570 160 6.5
TSLB90-400 400 670 210 7.5
TSLB90-500 500 770 260 8.5
TSLB90-600 600 870 310 9.5

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
