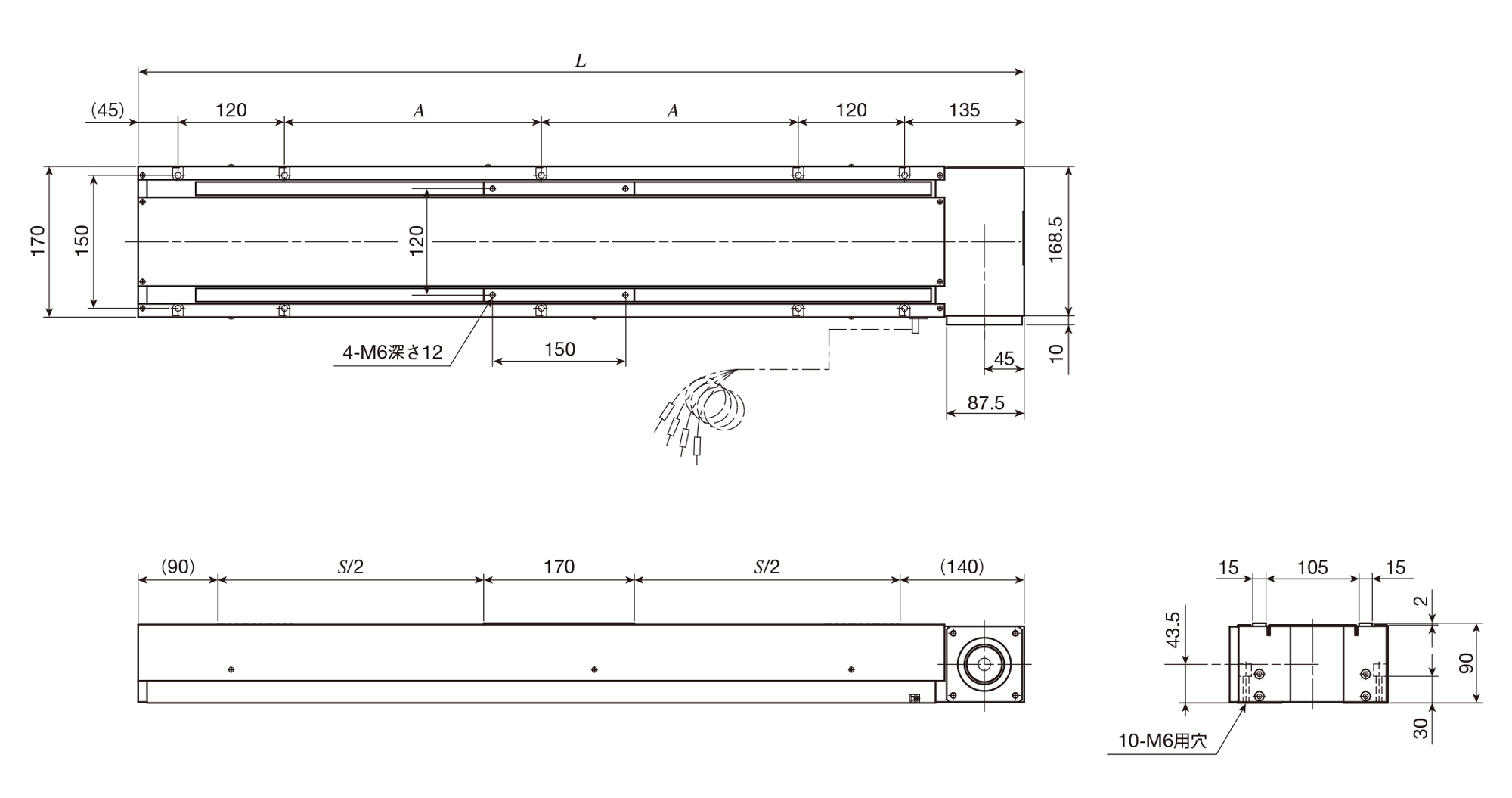

寸法図

TSLB170の寸法図になります。

単位 mm

呼び番号 ストローク寸法長さ
S
全長
L
ベッド取付穴
A
質量(参考)
Kg
TSLB170-800 800 1200 390 23
TSLB170-1000 1000 1400 490 26
TSLB170-1200 1200 1600 590 29

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
