システム構成図

NT55Vは形式ごとに専用ドライバが用意されており、使用するドライバによって、システム構成が異なります。各ドライバのシステム構成を以下に示します。

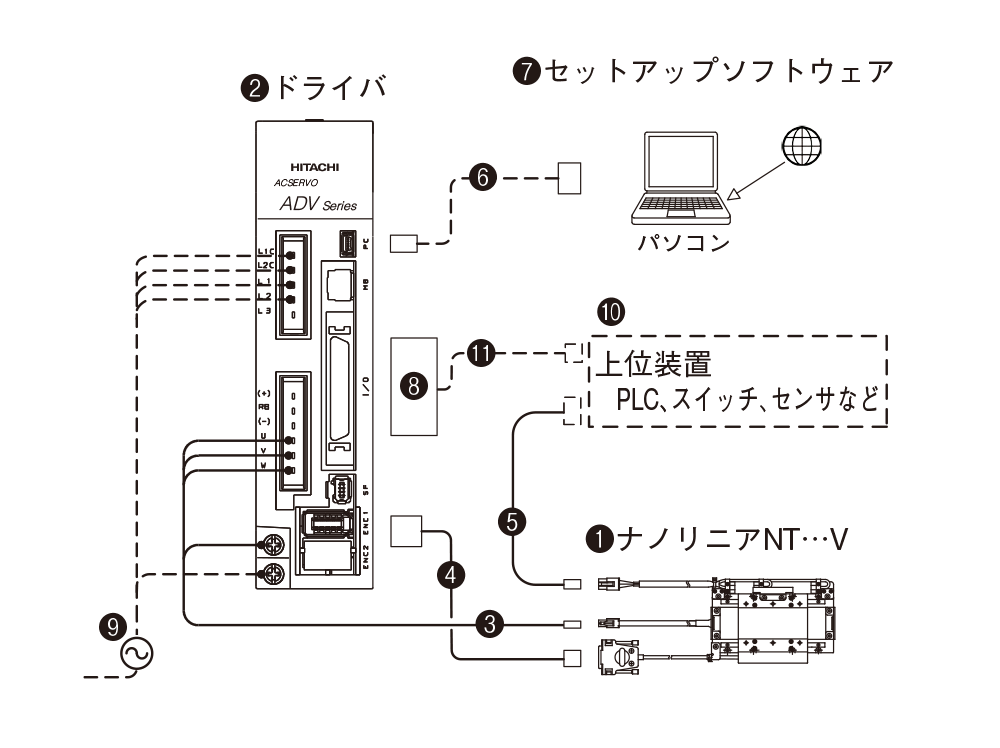

ドライバADVAを使用したNT55Vのシステム構成

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル USB mini Bケーブル
お客様でご用意ください。
セットアップソフトウェア ProDriveNext
(株)日立産機システムのWebサイトよりダウンロードしてください。
I/Oコネクタ TAE20R5-CN(3)
電源コード お客様でご用意ください。
上位装置
I/Oコネクタ接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。

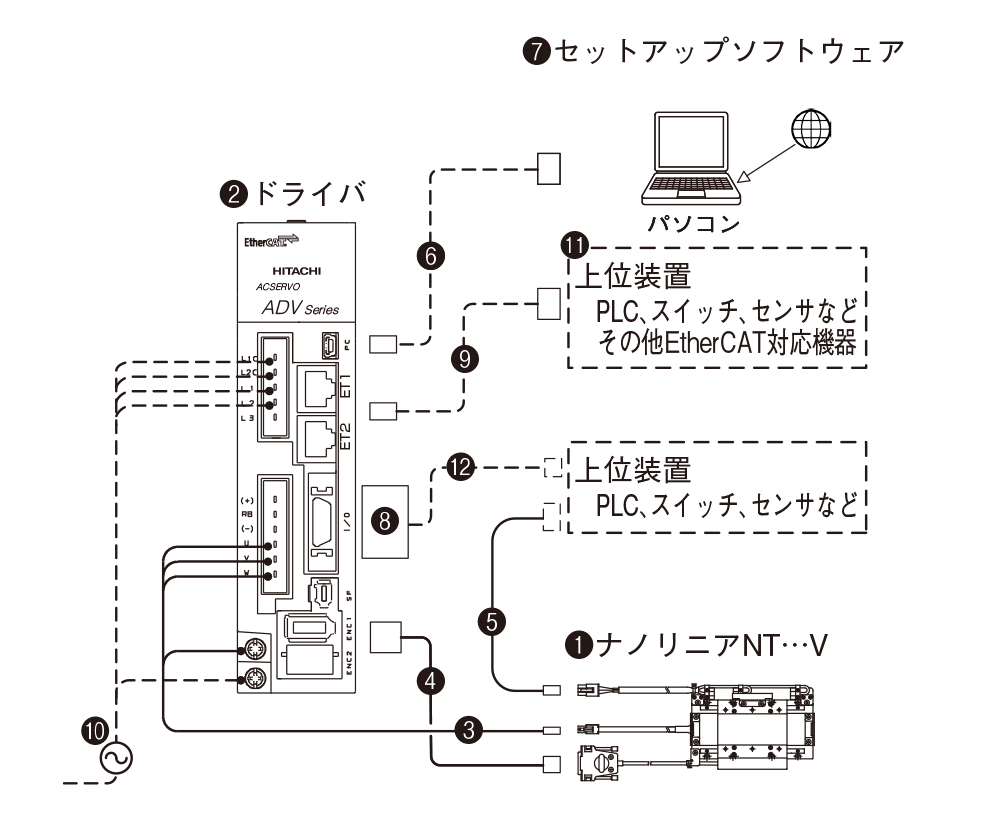

ドライバADVA…ECを使用したNT55Vのシステム構成

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル USB mini Bケーブル
お客様でご用意ください。
セットアップソフトウェア ProDriveNext
(株)日立産機システムのWebサイトよりダウンロードしてください。
I/Oコネクタ TAE20V5-CN(*3)
Ethernetケーブル お客様でご用意ください。
電源コード
上位装置
I/Oコネクタ接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) I/OコネクタTAE20V5-CNは、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。

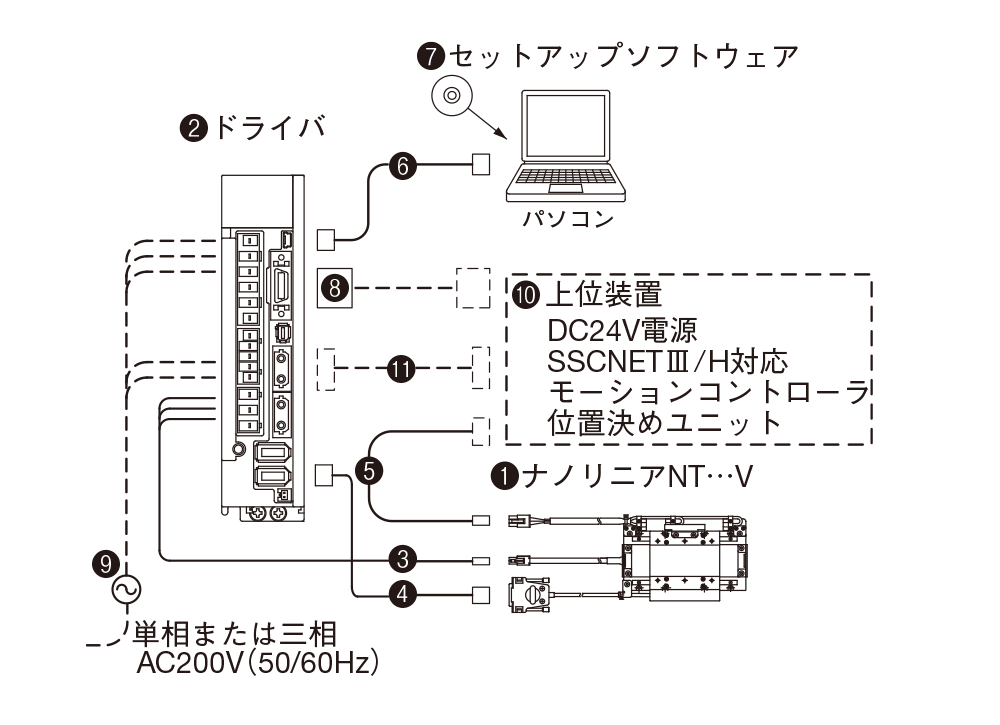

ドライバMR-J4-10Bを使用したNT55Vのシステム構成(SSCNETⅢ/H対応)

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル(3m) MR-J3USBCBL3M
セットアップソフトウェア SW1DNC-MRC2-J
入出力接続用コネクタ MR-CCN1(3)
電源コード お客様でご用意ください。
上位装置(*4)
SSCNETⅢ/H接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) 入出力接続用コネクタMR-CCN1は、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。
 (4) 上位装置は三菱電機㈱製SSCNETⅢ/H対応のモーションコントローラ、位置決めユニット、DC24V電源となります。

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

Pick Up


NT・・・V特長

IKOナノリニアNTは、鋼製の可動テーブル部にマグネットと光学式リニアエンコーダ用スケール、鋼製のベッドに固定子コイル、リニアエンコーダ用ヘッドなどを配置した、機能美に優れたコンパクトなリニアモータテーブルです。 テーブルの案内部には、長期メンテナンスフリーを実現したCルーブリニアウェイLの採用により、メンテナンス工数の削減に貢献します。 可動子には、高性能ネオジウム磁石を採用により、極めて小形でありながら最大推力36Nを発揮するので、高速・高応答な位置決めを可能にします。また、機械的接触部分は、リニアウェイのみなので高いクリーン度を実現します。 ナノリニアNTは、半導体・液晶関連製造装置やクリーン環境が要求される検査装置や組立装置などのコンパクトな位置決め機構として最適です。
