システム構成図

NT80Vは形式ごとに専用ドライバが用意されており、使用するドライバによって、システム構成が異なります。各ドライバのシステム構成を以下に示します。

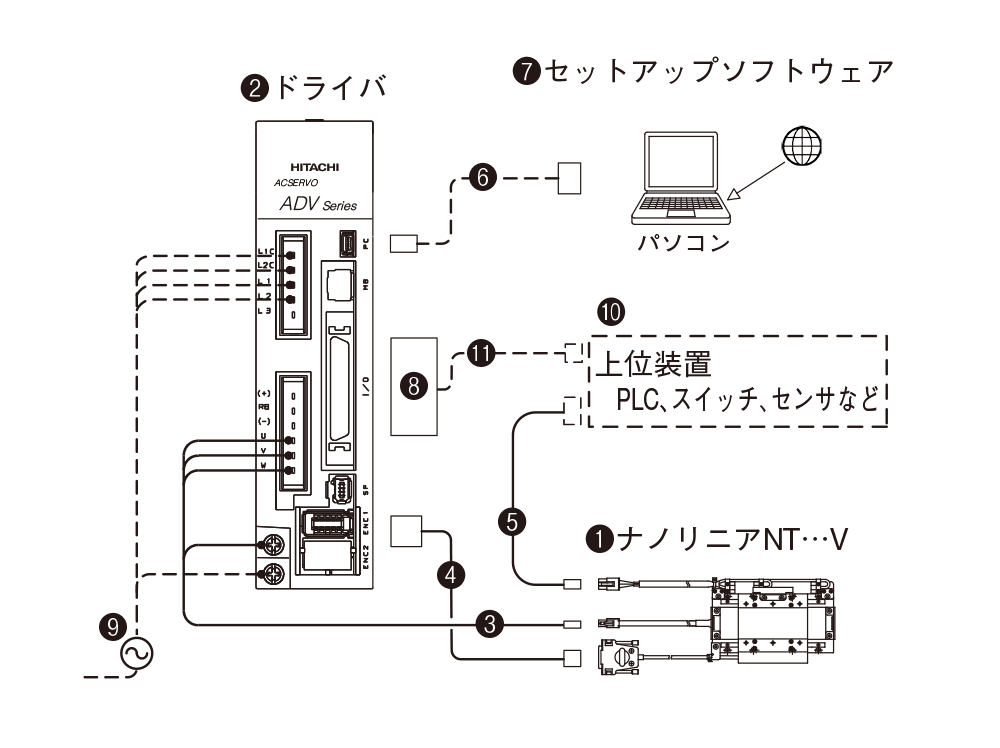

ドライバADVAを使用したNT80Vのシステム構成

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル USB mini Bケーブル
お客様でご用意ください。
セットアップソフトウェア ProDriveNext
(株)日立産機システムのWebサイトよりダウンロードしてください。
I/Oコネクタ TAE20R5-CN(3)
電源コード お客様でご用意ください。
上位装置
I/Oコネクタ接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。

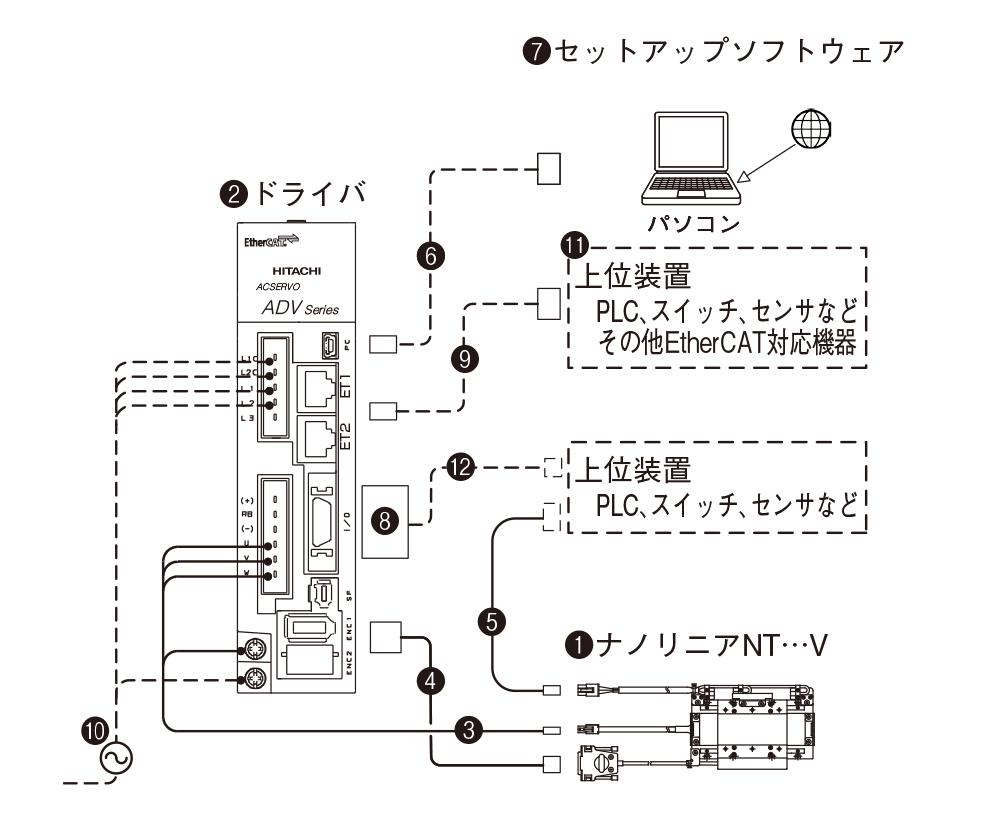

ドライバADVA…ECを使用したNT80Vのシステム構成

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル USB mini Bケーブル
お客様でご用意ください。
セットアップソフトウェア ProDriveNext
(株)日立産機システムのWebサイトよりダウンロードしてください。
I/Oコネクタ TAE20V5-CN(*3)
Ethernetケーブル お客様でご用意ください。
電源コード
上位装置
I/Oコネクタ接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) I/OコネクタTAE20V5-CNは、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。

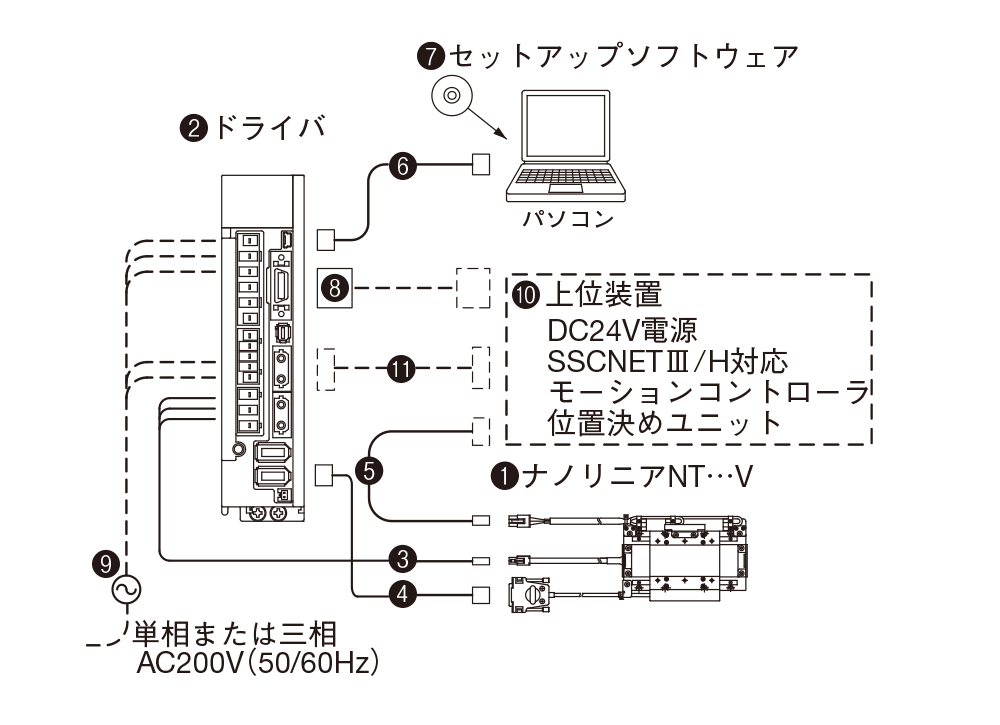

ドライバMR-J4-10Bを使用したNT80Vのシステム構成(SSCNETⅢ/H対応)

*画像クリックで拡大表示できます

No. 名称 呼び番号
モータ中継コード
(3m)(*1)
TAE20V3-AM03
エンコーダ中継コード
(2m)(*1)
TAE20V4-EC02
センサ中継コード(*2) TAE10V8-LC□□
パソコン接続ケーブル(3m) MR-J3USBCBL3M
セットアップソフトウェア SW1DNC-MRC2-J
入出力接続用コネクタ MR-CCN1(3)
電源コード お客様でご用意ください。
上位装置(*4)
SSCNETⅢ/H接続ケーブル
注(1) 特殊なコード長さについてはIKOにお問い合わせください。
 (2) センサ中継コード長さは、呼び番号末尾の□□にて3~10mまで1m単位で指定します。
 (3) 入出力接続用コネクタMR-CCN1は、スリーエムジャパン㈱製10120-3000PE(コネクタ)と10320-52F0-008(カバー)の組合せです。
 (4) 上位装置は三菱電機㈱製SSCNETⅢ/H対応のモーションコントローラ、位置決めユニット、DC24V電源となります。
