寸法図
SA120DEの寸法図になります。

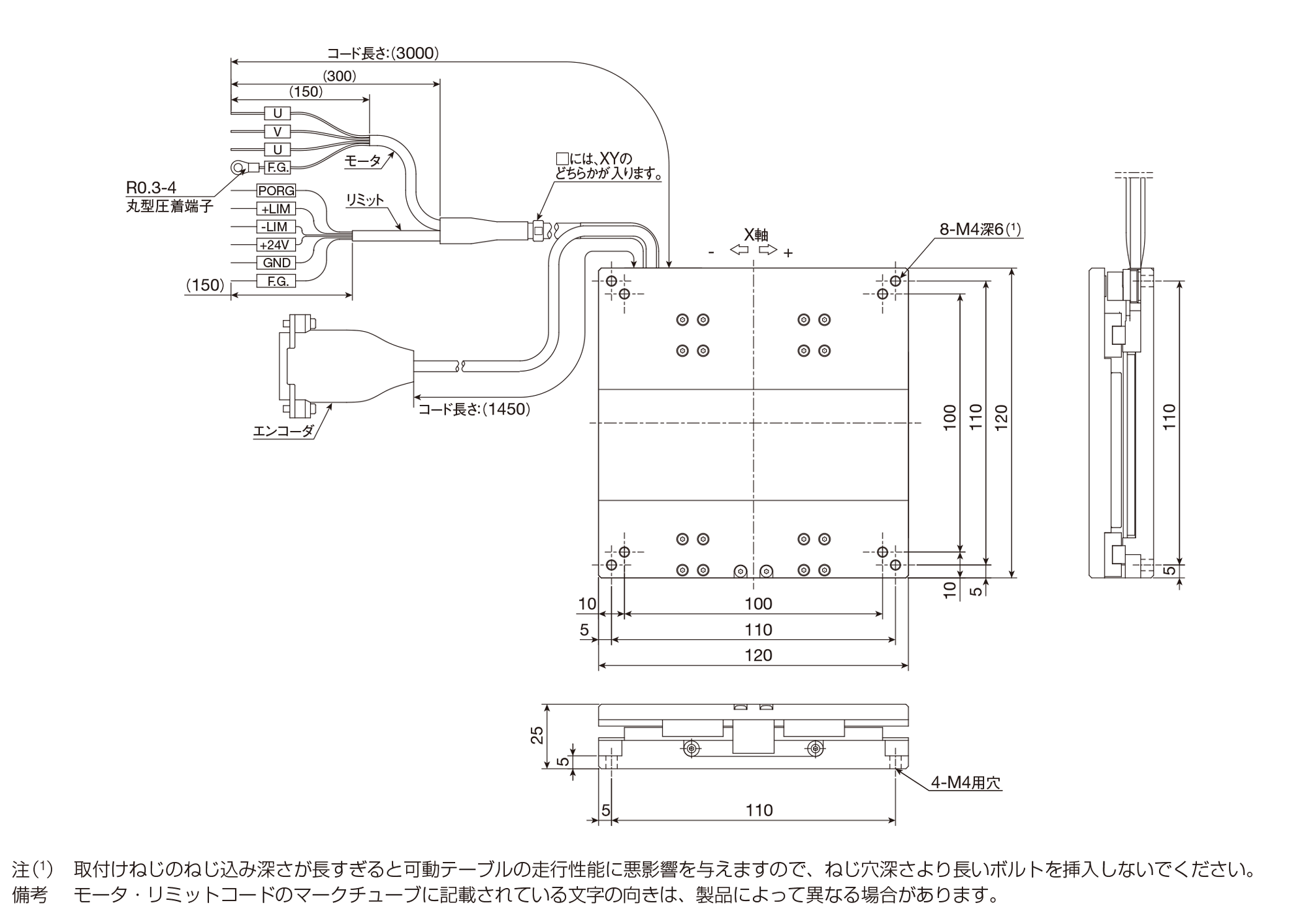

SA120DE/X

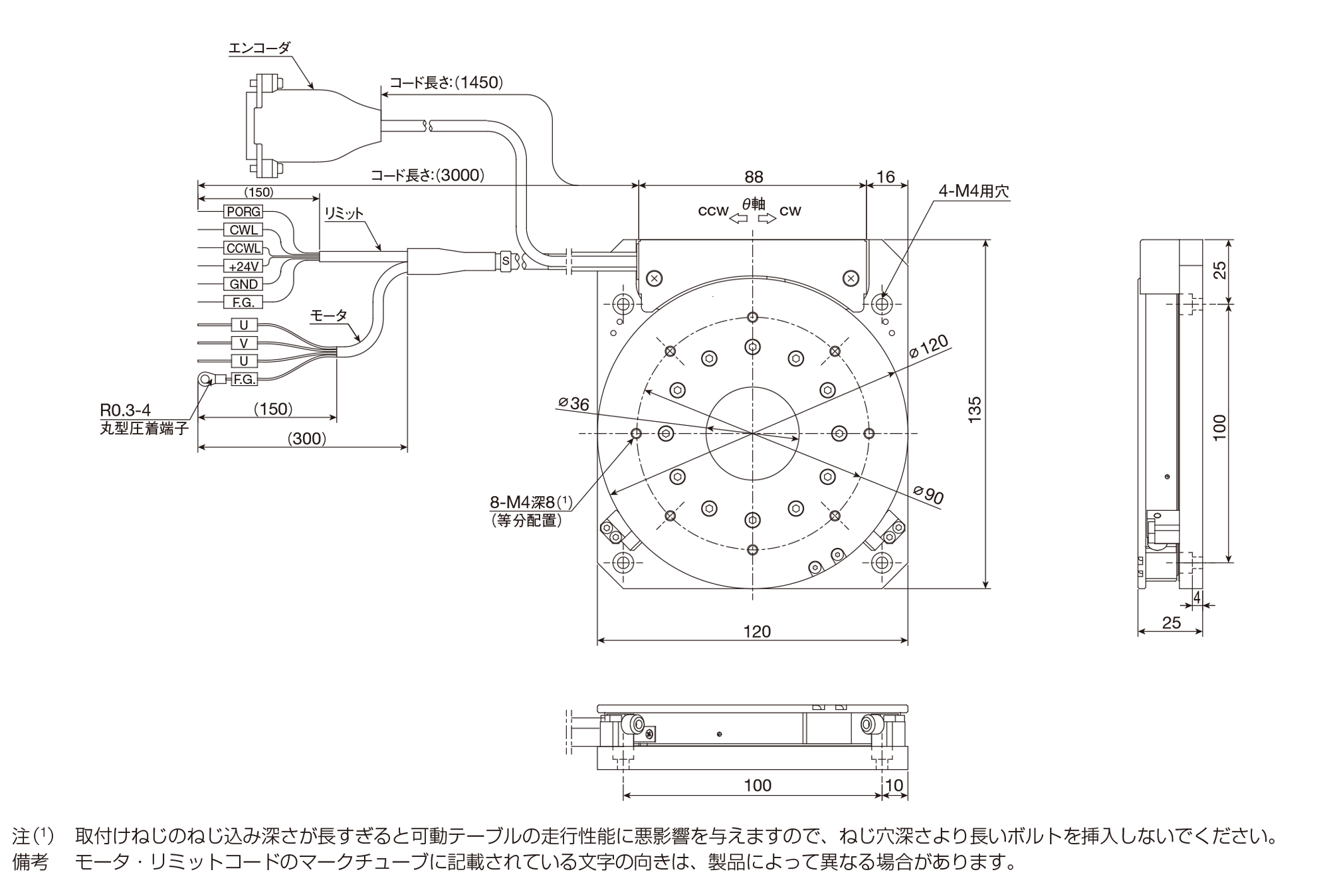

SA120DE/S、SA120DE/T
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | A120DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | A120DE/S、SA120DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | モータ・リミットコードのマークチューブに記載されている文字の向きは、製品によって異なる場合があります。 |
| θテーブルの中心穴は貫通しています。 |

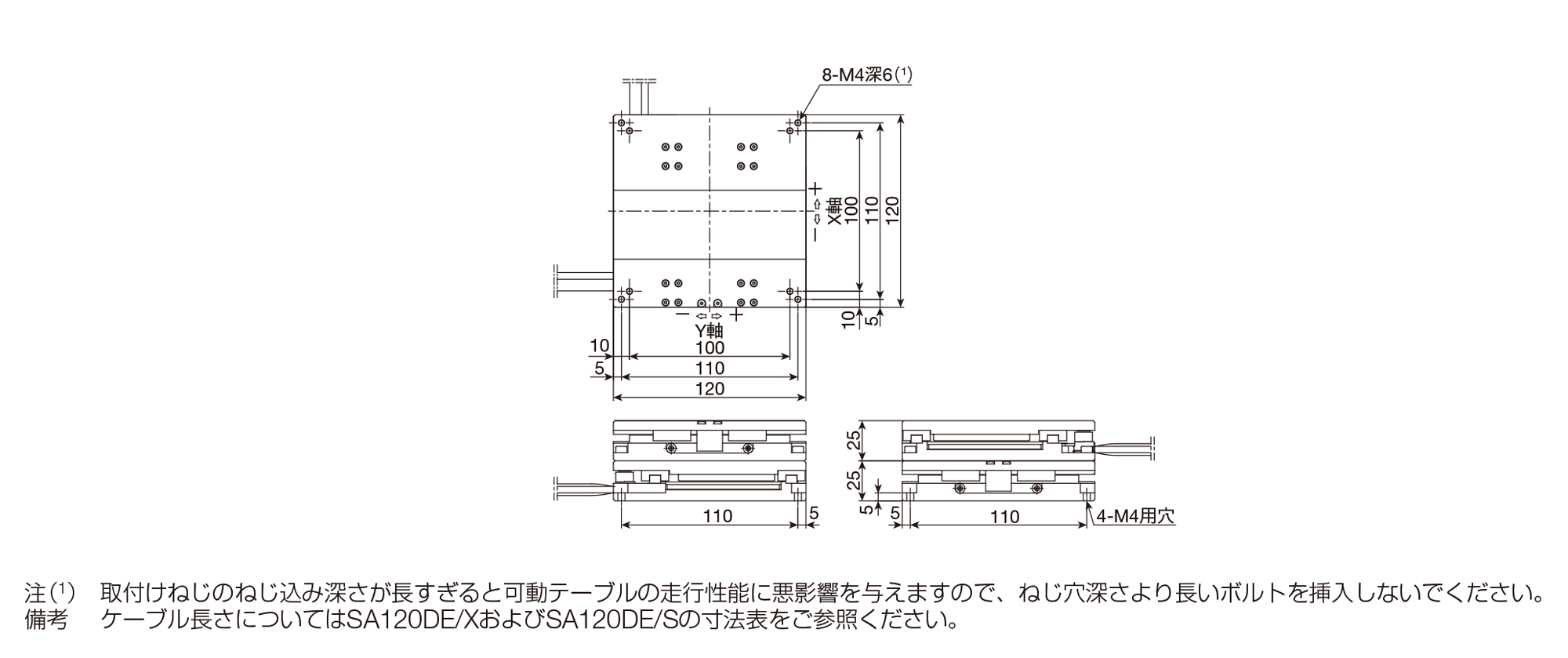

SA120DE/XY

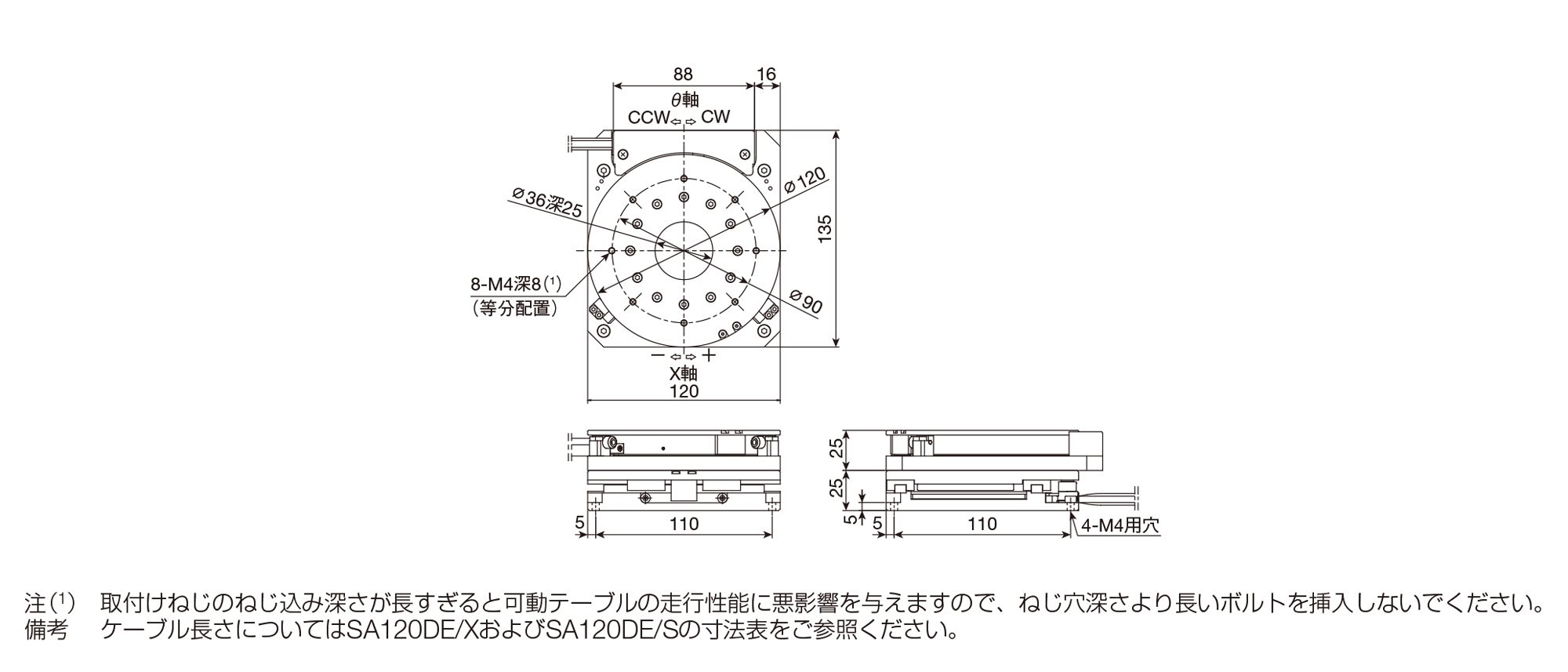

SA120DE/XS、SA120DE/XT
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | A120DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | A120DE/S、SA120DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | モータ・リミットコードのマークチューブに記載されている文字の向きは、製品によって異なる場合があります。 |
| θテーブルの中心穴は貫通しています。 |

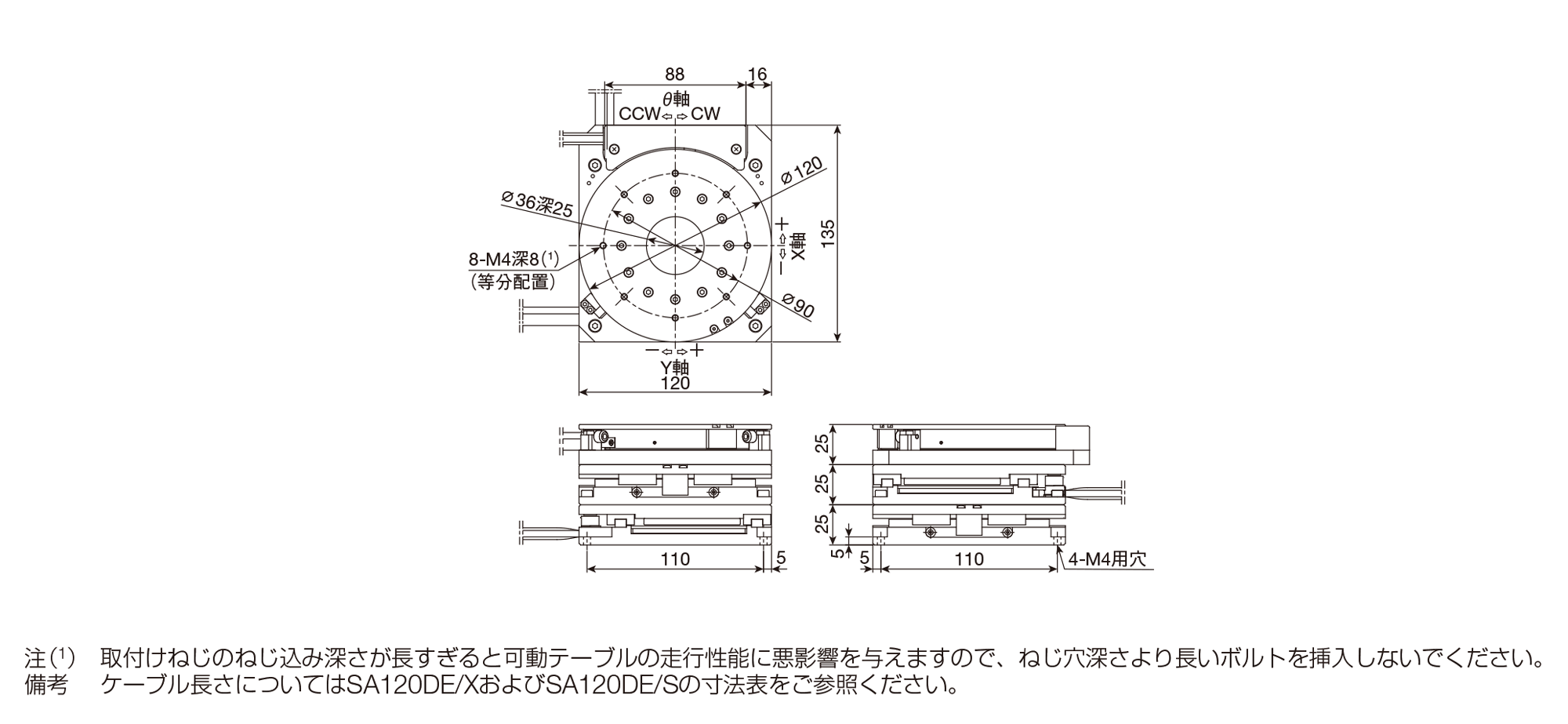

SA120DE/XYS、SA120DE/XYT
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | A120DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | A120DE/S、SA120DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | モータ・リミットコードのマークチューブに記載されている文字の向きは、製品によって異なる場合があります。 |
| θテーブルの中心穴は貫通しています。 |
