寸法図
SA65DEの寸法図になります。
SA65DE/X

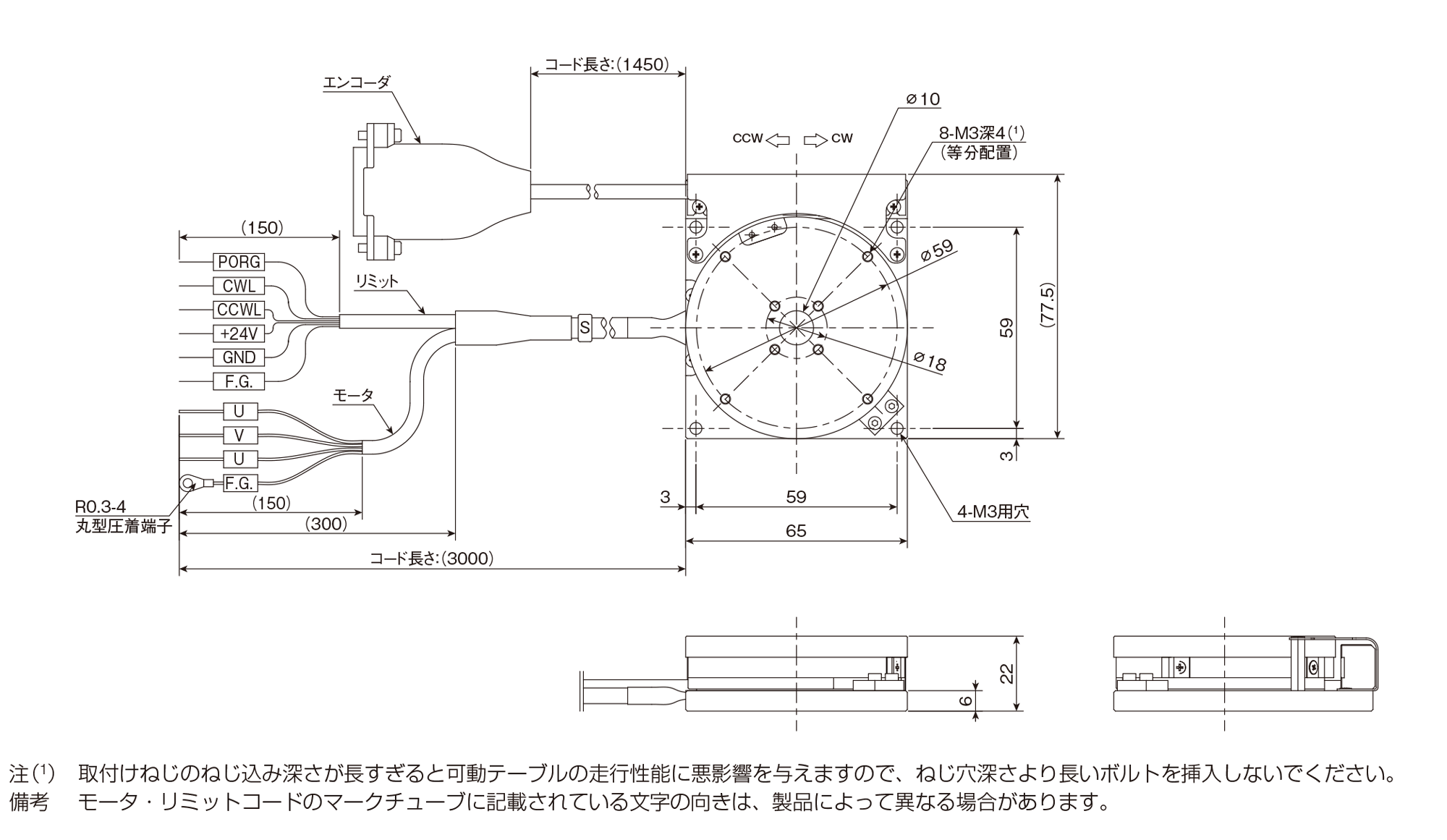

SA65DE/S、SA65DE/T
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | SA65DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | SA65DE/S、SA65DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | ケーブル長さについてはSA65DE/XおよびSA65DE/Sの寸法表をご参照ください。 |
| θテーブルの中心穴は貫通しています。 |

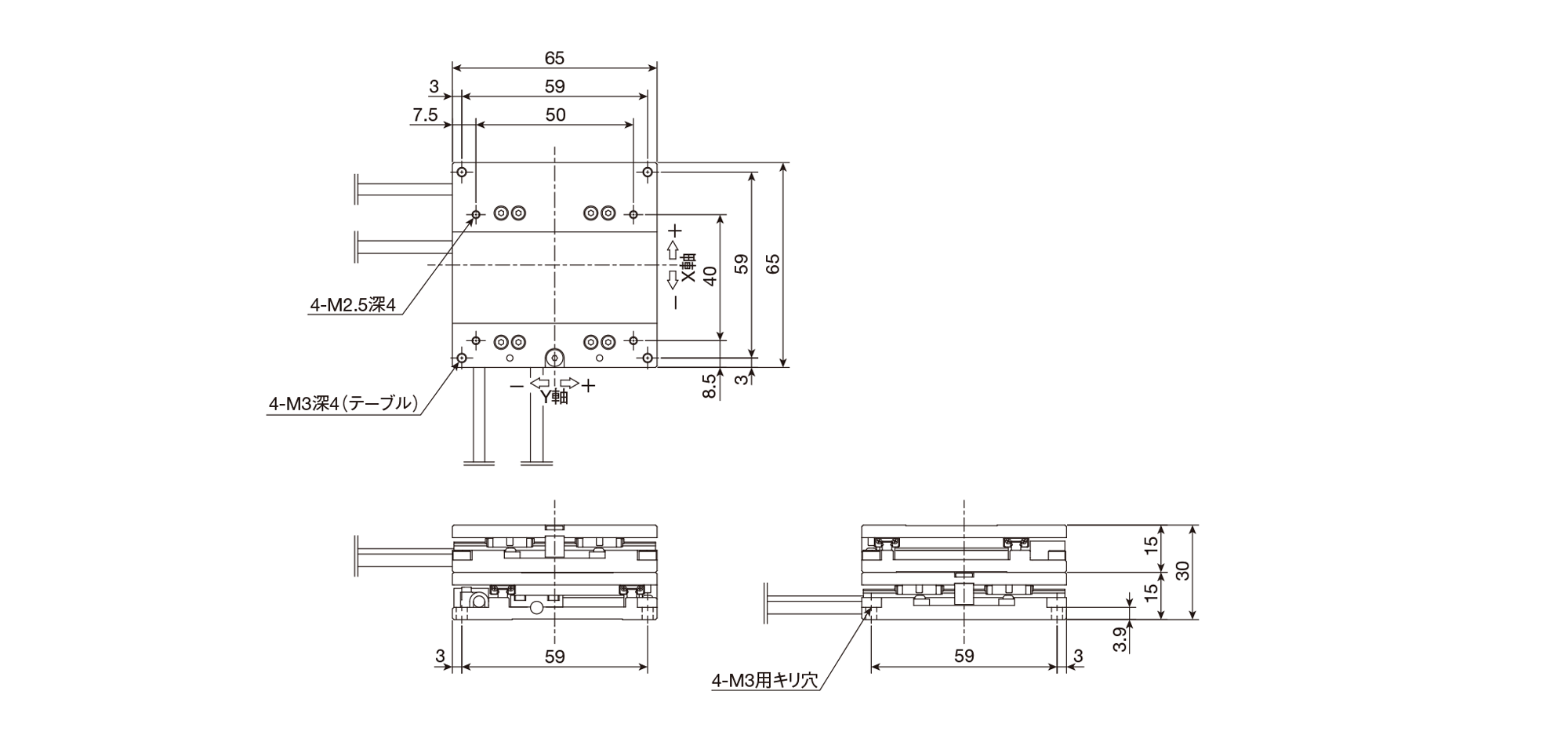

SA65DE/XY
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 備考 | ケーブル長さについてはSA65DE/XおよびSA65DE/Sの寸法表をご参照ください。 |

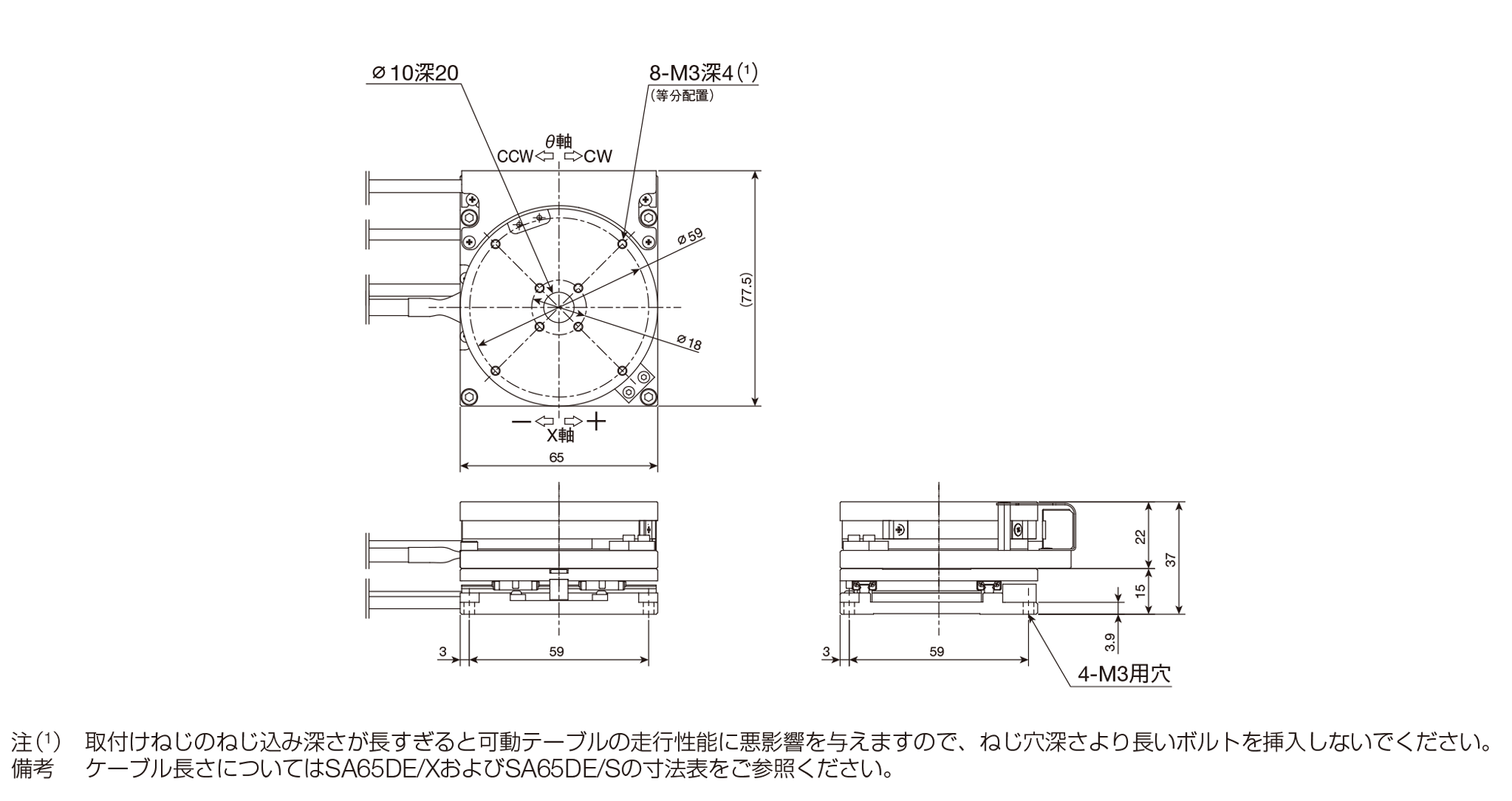

SA65DE/XS、SA65DE/XT
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | SA65DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | SA65DE/S、SA65DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | ケーブル長さについてはSA65DE/XおよびSA65DE/Sの寸法表をご参照ください。 |
| θテーブルの中心穴は貫通しています。 |
SA65DE/XYS、SA65DE/XYT
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | SA65DE/T（無限回転仕様）にはリミットコードとメカストッパはありません。 |
| 注（3） | SA65DE/S、SA65DE/Tいずれの仕様においても「S」の記号が入ります。 |
| 備考 | ケーブル長さについてはSA65DE/XおよびSA65DE/Sの寸法表をご参照ください。 |
| θテーブルの中心穴は貫通しています。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
