精度

TCの各仕様の精度を下表に示します。

精度

単位 mm

形式と大きさ	ベッド長さ	繰返し位置決め精度	位置決め精度	テーブル運動の平行度B	バックラッシ
TC50EB	150	±0.002	0.035	0.008	0.005
	200		0.035
	250		0.040
	300		0.040
TC60EB	150	±0.002	0.035	0.008	0.005
	200		0.035
	300		0.040
	400		0.045
	500		0.045	0.010
	600		0.050	0.010
TC86EB	340	±0.002	0.040	0.008	0.005
	440		0.045	0.010
	540		0.050	0.010
	640		0.050	0.012
	740		0.055	0.012
	840		0.065	0.014
	940		0.065	0.016

最高速度

TCの各仕様の最高速度を下表に示します。最高速度を超える速度での使用をご検討の場合はIKOまでお問い合わせください。

最高速度

モータの種類	形式と大きさ	ベッド長さ mm	最高速度　mm/s
モータの種類	形式と大きさ	ベッド長さ mm	リード 4mm	リード 5mm	リード 8mm	リード 10mm	リード 20mm
ACサーボモータ	TC50EB	－	200	－	400	－	－
	TC60EB	－	－	250	－	500	－
	TC86EB	640以下	－	－	－	500	1100
		740	－	－	－	500	1000
		840	－	－	－	400	800
		940	－	－	－	330	660
ステッピングモータ	TC50EB	－	120	－	240	－	－
	TC60EB	－	－	150	－	300	－
	TC86EB	840以下	－	－	－	300	600
	TC86EB	940	－	－	－	300	600

備考	実際の最高速度は使用モータや負荷条件などに応じた運転パターンの検討が必要です。

最大搭載質量 ?

TCの各仕様の最大搭載質量を下表に示します。最大搭載質量を超える負荷条件での使用をご検討の場合はIKOまでお問い合わせください。

最大搭載質量 ?

形式と大きさ	ボールねじのリード mm	搭載質量の位置 mm	最大搭載質量　Kg
		搭載質量の位置 mm	長さ寸法　L 水平方向				長さ寸法　L 垂直方向
		高さ寸法　H	0	100	200	300	0	100	200	300
TC50EB	4	0	12	4.5	2.2	1.5	11	3.6	2.0	1.4
		100	12	4.1	2.1	1.4	3.6	2.0	1.4	1.0
		200	12	3.8	2.0	1.4	2.0	1.4	1.0	0.8
		300	12	3.5	2.0	1.4	1.4	1.0	0.8	0.7
	8	0	12	4.0	2.0	1.3	7	3.3	1.8	1.2
		100	12	3.4	1.9	1.3	3.3	1.8	1.2	0.9
		200	10	3.0	1.7	1.2	1.8	1.2	0.9	0.8
		300	7	2.7	1.6	1.1	1.2	0.9	0.8	0.6
TC60EB	5	0	17	5	2.6	1.7	13	4.1	2.3	1.6
		100	17	4.7	2.5	1.7	4.1	2.3	1.6	1.2
		200	17	4.2	2.3	1.6	2.3	1.6	1.2	1.0
		300	14	3.9	2.2	1.6	1.6	1.2	1.0	0.8
	10	0	17	4.5	2.3	1.5	8	3.6	2.1	1.4
		100	17	3.8	2.1	1.4	3.6	2.1	1.4	1.1
		200	10	3.3	1.9	1.4	2.1	1.4	1.1	0.9
		300	7	2.9	1.8	1.3	1.4	1.1	0.9	0.7
TC86EB	10	0	36	7	3.9	2.6	18	6	3.4	2.4
		100	29	6	3.5	2.4	6	3.4	2.4	1.8
		200	17	5	3.2	2.3	3.4	2.4	1.8	1.5
		300	11	4.8	3.0	2.2	2.4	1.8	1.5	1.2
	20	0	29	6	3.1	2.1	10	5	2.8	2.0
		100	14	4.6	2.7	1.9	5	2.8	2.0	1.5
		200	8	3.7	2.4	1.7	2.8	2.0	1.5	1.2
		300	5	3.1	2.1	1.6	2.0	1.5	1.2	1.0

備考	最大搭載質量は、モータ回転数3000min-1、加減速時間0.2sで連続運転した時に直動案内機器、ボールねじまたはベアリングの定格寿命が18000時間になる質量、および直動案内機器の基本静定格荷重を基準に算出した質量を考慮した値です。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TC特長

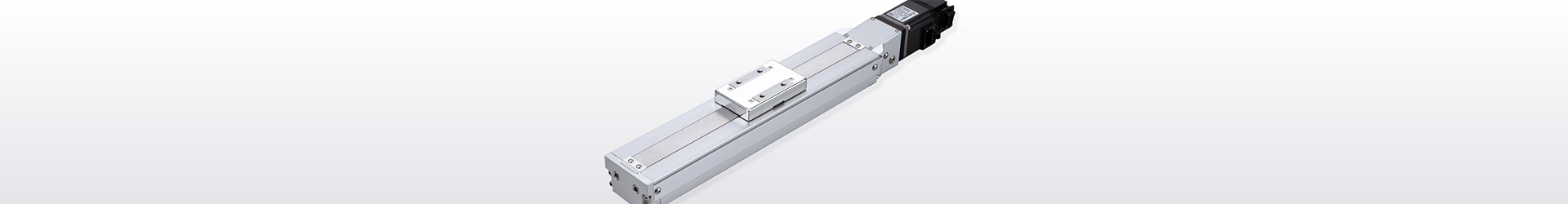

クリーン精密位置決めテーブルTC･･･Eは、軽量・低断面・コンパクトな精密位置決めテーブルTEをベースに、ステンレスシート、サイドカバーにて、テーブル内部の密閉性を高めた構造でクリーン度クラス3に対応した位置決めテーブルです。送り機構に精密ボールねじを採用しており、高精度な位置決めが可能です。また、スライドテーブルと一体構造の直動案内部とボールねじに潤滑部品Cルーブを内蔵することで、長期メンテナンスフリーを実現しています。
