寸法図

TC60シリーズの寸法図になります。

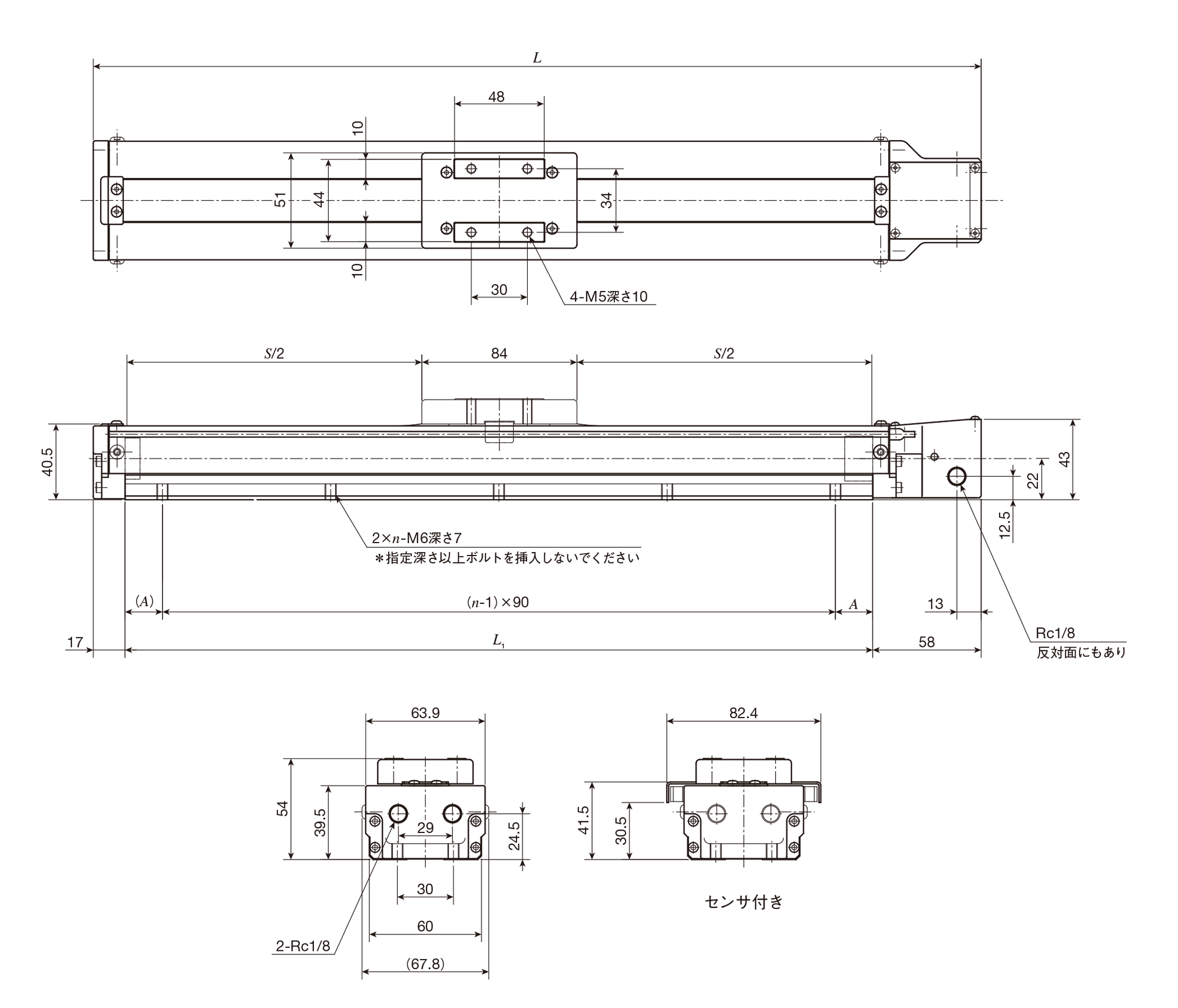

TC60EB

単位 mm

ベッド長さ L1	全長 L	ストローク長さ S	ベッド取付穴		質量（参考） Kg
ベッド長さ L1	全長 L	ストローク長さ S	A	n	質量（参考） Kg
150	225	50	30	2	1.1
200	275	100	10	3	1.3
300	375	200	15	4	1.7
400	475	300	20	5	2.0
500	575	400	25	6	2.4
600	675	500	30	7	2.7

備考	ステッピングモータ用モータアタッチメントはベッド下面より8mm低くなっています。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TC特長

クリーン精密位置決めテーブルTC･･･Eは、軽量・低断面・コンパクトな精密位置決めテーブルTEをベースに、ステンレスシート、サイドカバーにて、テーブル内部の密閉性を高めた構造でクリーン度クラス3に対応した位置決めテーブルです。送り機構に精密ボールねじを採用しており、高精度な位置決めが可能です。また、スライドテーブルと一体構造の直動案内部とボールねじに潤滑部品Cルーブを内蔵することで、長期メンテナンスフリーを実現しています。
