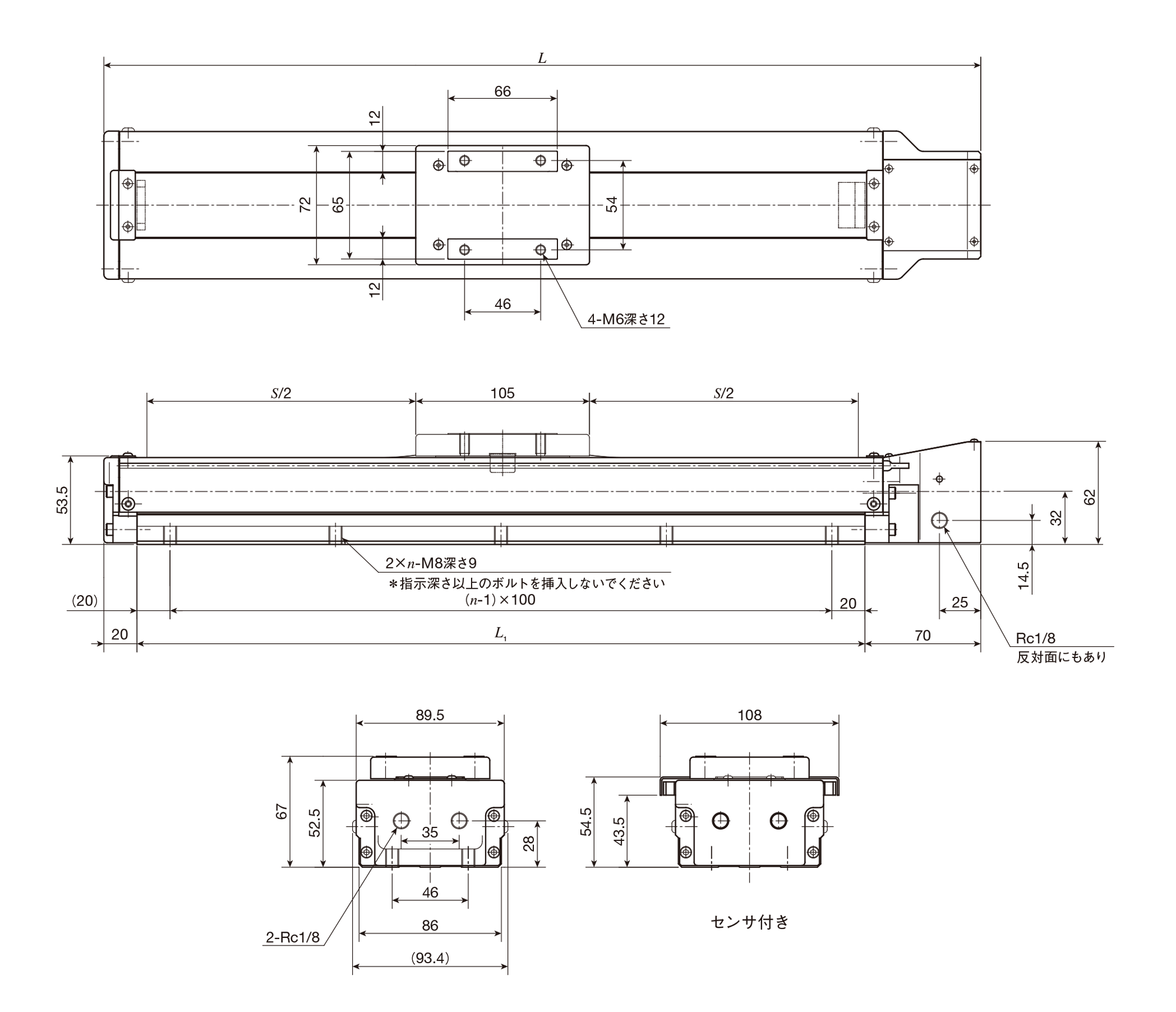

寸法図

TC86シリーズの寸法図になります。

TC86EB

単位 mm

ベッド長さ
L1
全長
L
ストローク長さ
S
ベッド取付穴
n
質量(参考)
Kg
340 430 200 4 3.6
440 530 300 5 4.2
540 630 400 6 4.8
640 730 500 7 5.4
740 830 600 8 6.0
840 930 700 9 6.6
940 1030 800 10 7.3

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TC特長

クリーン精密位置決めテーブルTC・・・Eは、軽量・低断面・コンパクトな精密位置決めテーブルTEをベースに、ステンレスシート、サイドカバーにて、テーブル内部の密閉性を高めた構造でクリーン度クラス3に対応した位置決めテーブルです。送り機構に精密ボールねじを採用しており、高精度な位置決めが可能です。また、スライドテーブルと一体構造の直動案内部とボールねじに潤滑部品Cルーブを内蔵することで、長期メンテナンスフリーを実現しています。
