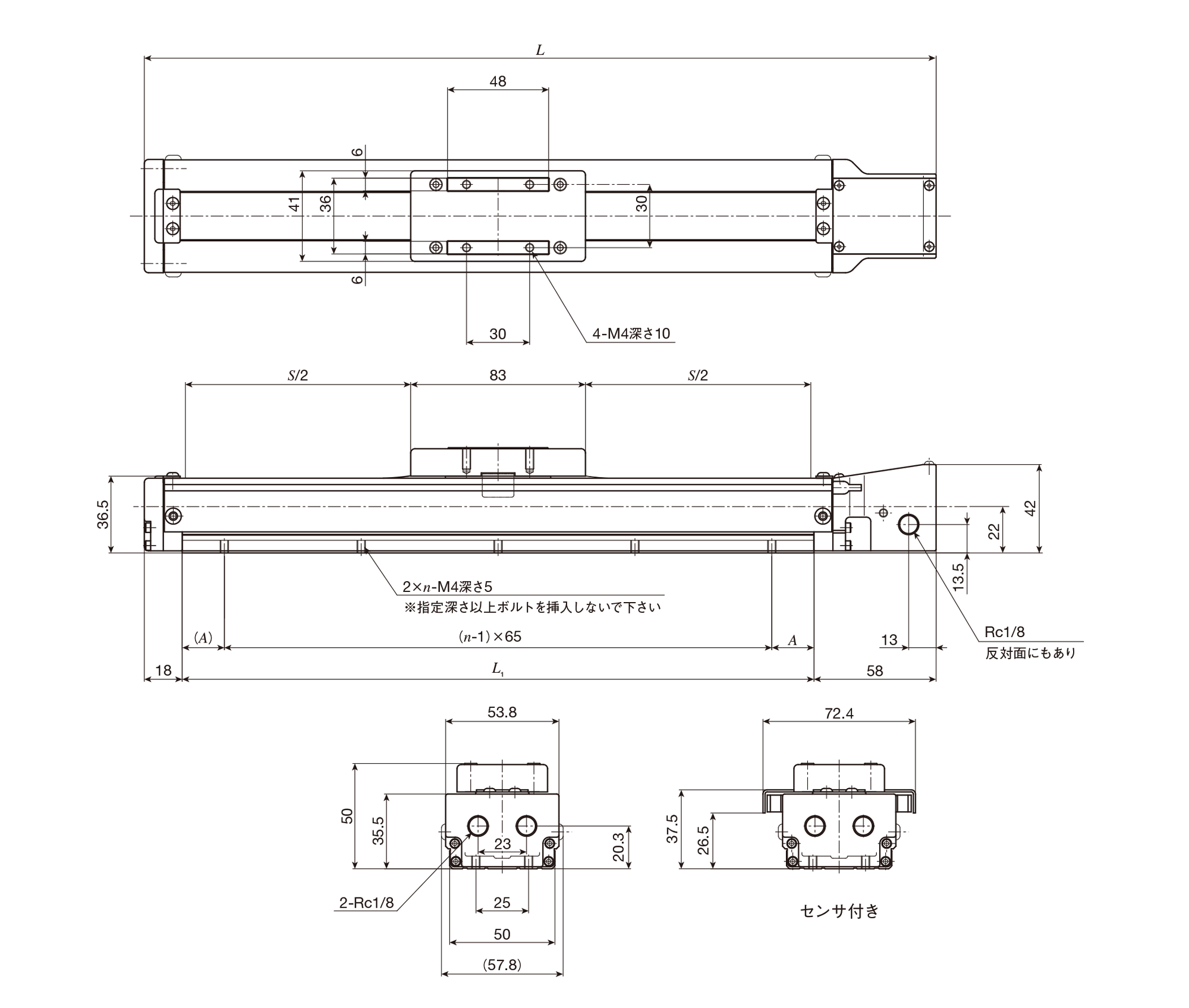

寸法図

TC50シリーズの寸法図になります。

TC50EB

単位 mm

ベッド長さ
L1
全長
L
ストローク長さ
S
ベッド取付穴 質量(参考)
Kg
A n
150 226 50 10 2 0.9
200 276 100 35 3 1.0
250 326 150 27.5 4 1.1
300 376 200 20 5 1.2

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
