寸法図

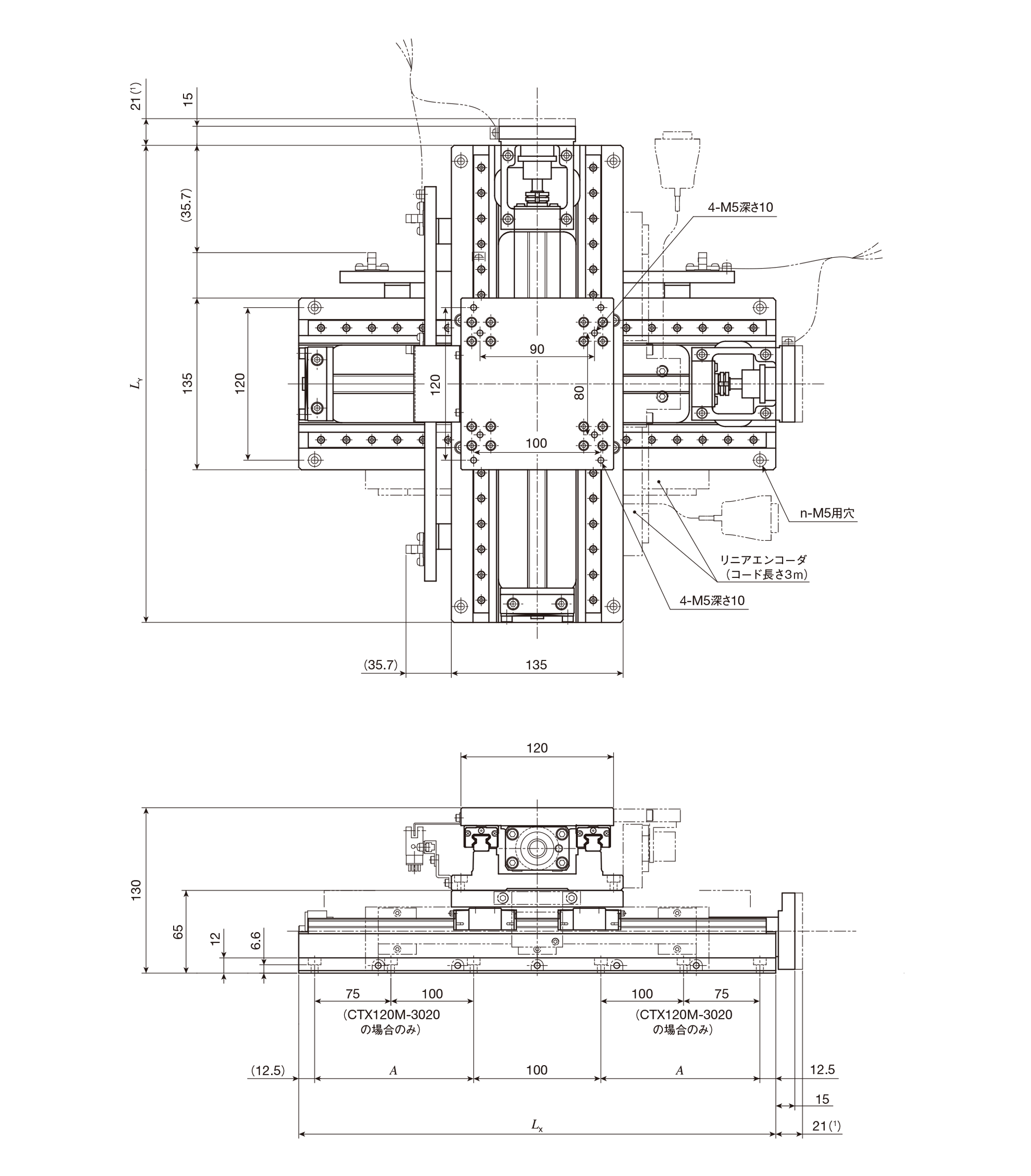

CTX120Mの寸法図になります。

単位 mm

呼び番号	ストローク長さ S		全長		ベッド取付穴		質量(参考) Kg
呼び番号	X軸	Y軸	LX	LY	A	n	質量(参考) Kg
CTX120M-1010	100	100	275	275	75	8	23
CTX120M-2010	200	100	375	275	125	8	26
CTX120M-2020	200	200	375	375	125	8	28
CTX120M-3020	300	200	475	375	175	12	31

注（1）	AT401、AT405に適用します。
備考	上図CTXの組み合わせ方向は正方向です。上記以外のストローク長さや、異なる大きさのテーブルの組合せ、ケーブルベア仕様の製作も可能ですので、IKOにお問い合わせください。
