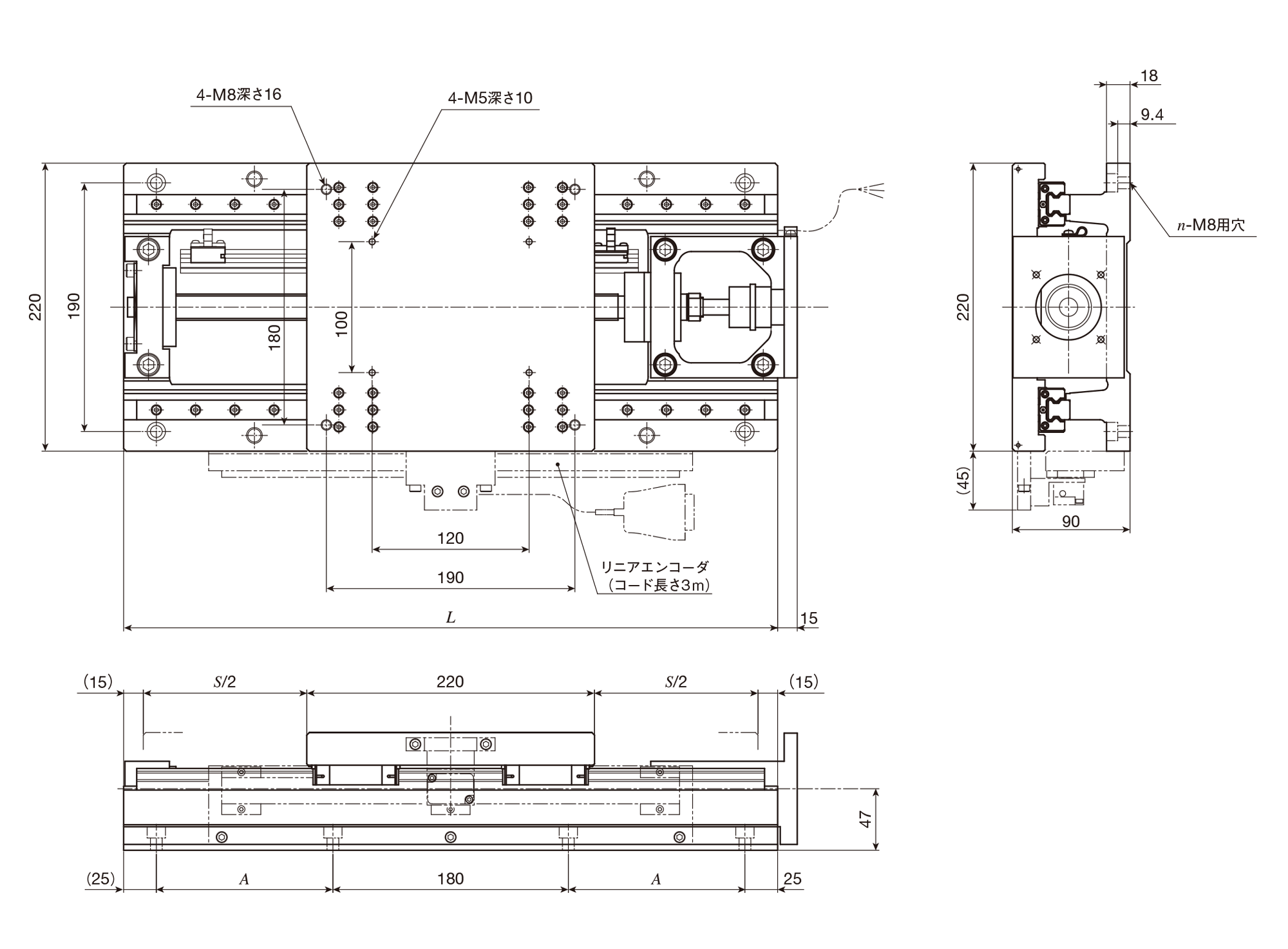

寸法図

TX220Mの寸法図になります。

単位 mm

呼び番号 ストローク長さ
S
全長
L
ベッド取付穴 質量(参考)
Kg
A(個数×ピッチ) n
TX220M-150 150 400 85 8 34
TX220M-200 200 450 110 8 37
TX220M-250 250 500 135 8 39
TX220M-300 300 550 160 8 42
TX220M-400 400 650 210(2×105) 12 47

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TX特長

IKO高精密位置決めテーブルTXは、高精度・高剛性で高い実績のあるIKO精密位置決めテーブルLHをベースに、円筒ころ(ローラ)を転動体に使用し直動案内機器では最高レベルの走行性能を持つIKOリニアローラウェイスーパーXを組み込み、フルクローズドループ制御により極めて高い精度を実現した位置決めテーブルです。 今まで転がり案内を使用できなかった、高い精度が要求される位置決め用途に最適です。
