寸法図

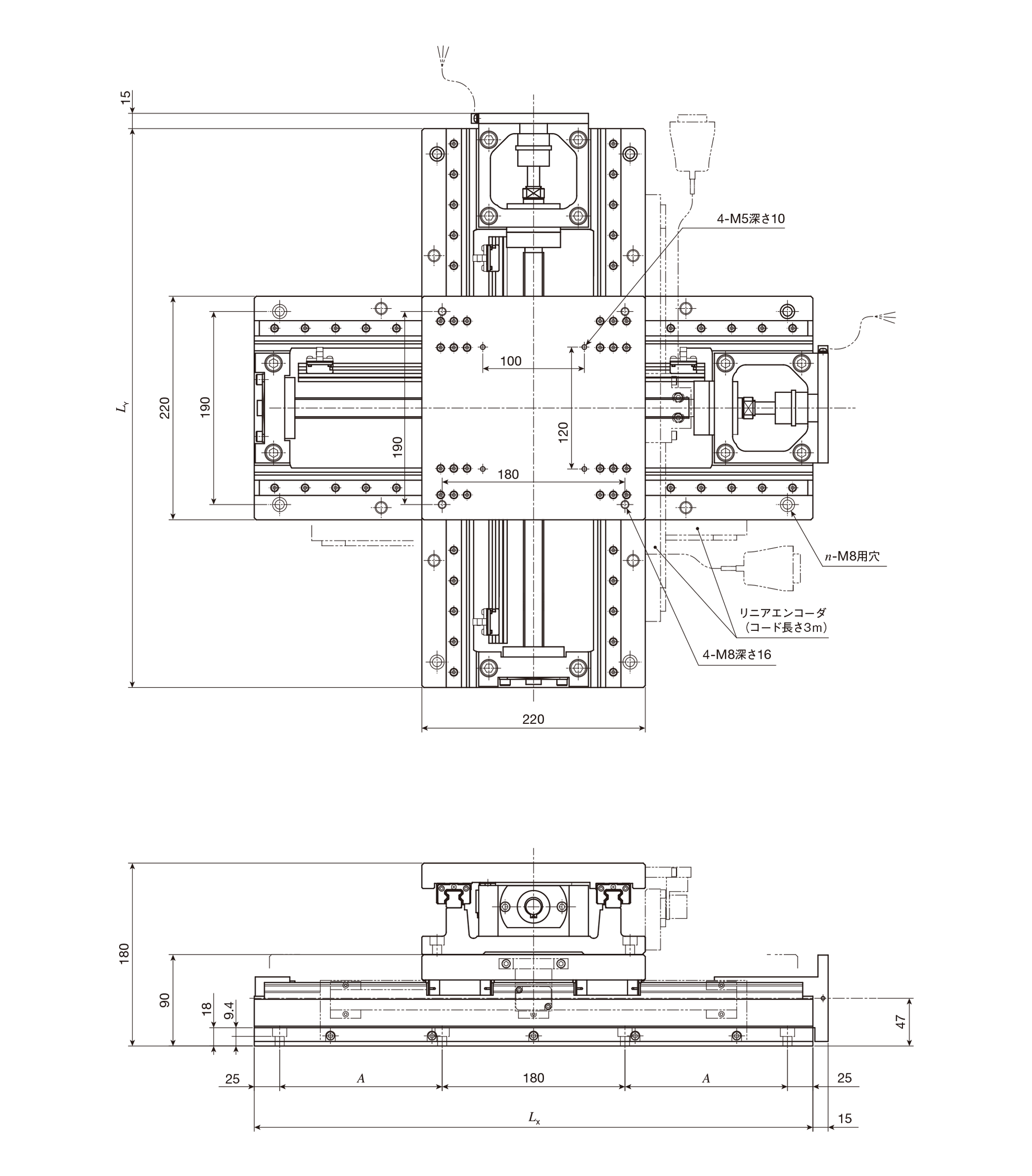

CTX220Mの寸法図になります。

単位 mm

呼び番号	ストローク長さ S		全長		ベッド取付穴		質量(参考) Kg
呼び番号	X軸	Y軸	LX	LY	A（個数×ピッチ）	n	質量(参考) Kg
CTX220M-2020	200	200	450	450	110	8	73
CTX220M-3020	300	200	550	450	160	8	78
CTX220M-3030	300	300	550	550	160	8	83
CTX220M-4030	400	300	650	550	210（2×105）	12	88

備考	上図CTXの組み合わせ方向は正方向です。上記以外のストローク長さや、異なる大きさのテーブルの組合せ、ケーブルベア仕様の製作も可能ですので、IKOにお問い合わせください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

TX特長

IKO高精密位置決めテーブルTXは、高精度・高剛性で高い実績のあるIKO精密位置決めテーブルLHをベースに、円筒ころ（ローラ）を転動体に使用し直動案内機器では最高レベルの走行性能を持つIKOリニアローラウェイスーパーXを組み込み、フルクローズドループ制御により極めて高い精度を実現した位置決めテーブルです。今まで転がり案内を使用できなかった、高い精度が要求される位置決め用途に最適です。
