システム構成図
LTのシステム構成を以下に示します。

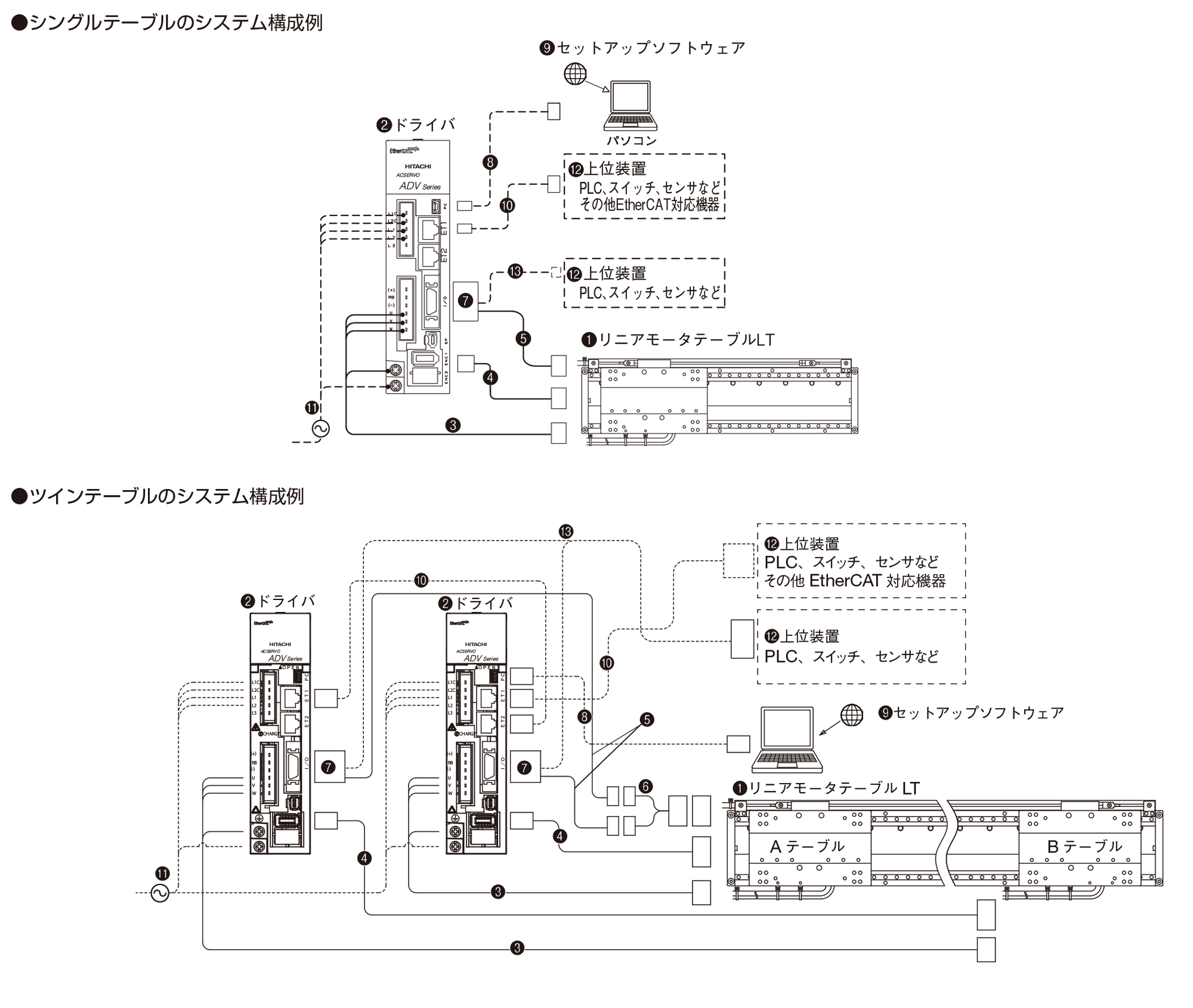

ドライバADVA（…EC）を使用したLTのシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ① | リニアモータテーブル | 「寸法図」をご覧ください |
| ② | ドライバ | リニアモータテーブルの形式に適合したドライバを選択ください。 |
| ③ | モータ中継コード | TAE20V7-AM□□（LT…CE, LT…LDに適用） |
| TAE20V9-AM□□ （LT…Hに適用） | ||
| ④ | エンコーダ中継コード | TAE20V4-EC□□（LT…CE, LT…LDに適用） |
| TAE20W0-EC□□（LT…Hに適用） | ||
| ⑤ | センサ中継コード(3) | TAE10V8-LC□□ |
| ⑥ | リミット分岐コード(0.1m) | TAE20V2-BC |
| ⑦ | I/Oコネクタ | TAE20R5-CN(1)（パルス列指令用ドライバに適用） |
| TAE20V5-CN(2)（EtherCAT用ドライバに適用） | ||
| ⑧ | パソコン接続ケーブル | USB mini Bケーブル お客様でご用意ください。 |
| ⑨ | セットアップソフトウェア | ProDriveNext ㈱日立産機システムのWEBサイトよりダウンロードしてください。 |
| ⑩ | Ethernetケーブル | お客様でご用意ください。 |
| ⑪ | 電源コード | |
| ⑫ | 上位装置 | |
| ⑬ | I/Oコネクタ接続ケーブル |
| 注(1) | I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE（コネクタ）と10350-52F0-008（カバー）の組合せです。 |
| (2) | I/OコネクタTAE20V5-CNは、スリーエムジャパン㈱製10120-3000PE（コネクタ）と10320-52F0-008（カバー）の組合せです。 |
| (3) | Bテーブル用センサ中継コードの9番と11番信号線は使用しません。 |
| 備考 |
モータ中継コード、エンコーダ中継コード、センサ中継コード長さは、呼び番号末尾の□□にて3～10mまで1m単位で指定します。 コード長さが10m未満の場合も２桁で指定します。(3mの場合の例：TAE20V7-AM03) 温度センサ付き仕様の場合は、サーマルプロテクタ中継コードが必要となります。 |
ドライバSANMOTION G（EtherCAT通信）を使用したLT…H2のシステム構成
*画像クリックで拡大表示できます
| No. | 名称 | 呼び番号 |
|---|---|---|
| ① | リニアモータテーブル | 「寸法図」をご覧ください |
| ② | ドライバ | GADSA02AHA4(LT130H2に適用) |
| GADSA03AHA4(LT170H2に適用) | ||
| ③ | モータ中継コード | TAE20V7-AM□□ |
| ④ | エンコーダ中継コード | TAE20V4-EC□□ |
| ⑤ | ホールセンサ中継コード | TAE20V8-EC□□ |
| ⑥ | センサ中継コード | TAE10V8-LC□□ |
| ⑦ | リミット分岐コード(0.1m) | TAE20V2-BC |
| ⑧ | I/Oコネクタ | AL-01131482-01(山洋電気(株)) |
| ⑨ | パソコン接続ケーブル | USB Type-Cケーブル お客様でご用意ください。 |
| ⑩ | セットアップソフトウェア | SANMOTION MOTOR SETUP SOFTWARE 山洋電気(株)のWEBサイトよりダウンロードしてください。 |
| ⑪ | 電源コネクタセットA | AL-01135740-01(山洋電気(株)) |
| ⑫ | Ethernetケーブル | お客様でご用意ください。 |
| ⑬ | 電源コード | |
| ⑭ | 上位装置 | |
| ⑮ | 上位装置(EtherCAT対応機器) | |
| ⑯ | I/Oコネクタ接続ケーブル |
| 備考 | モータ中継コード、エンコーダ中継コード、センサ中継コード長さは、呼び番号末尾の□□にて3～10mまで1m単位で指定します。 |
| コード長さが10m未満の場合も2桁で指定します。(3mの場合の例：TAE20V7-AM03) |
