寸法図

LT170LDの寸法図になります。

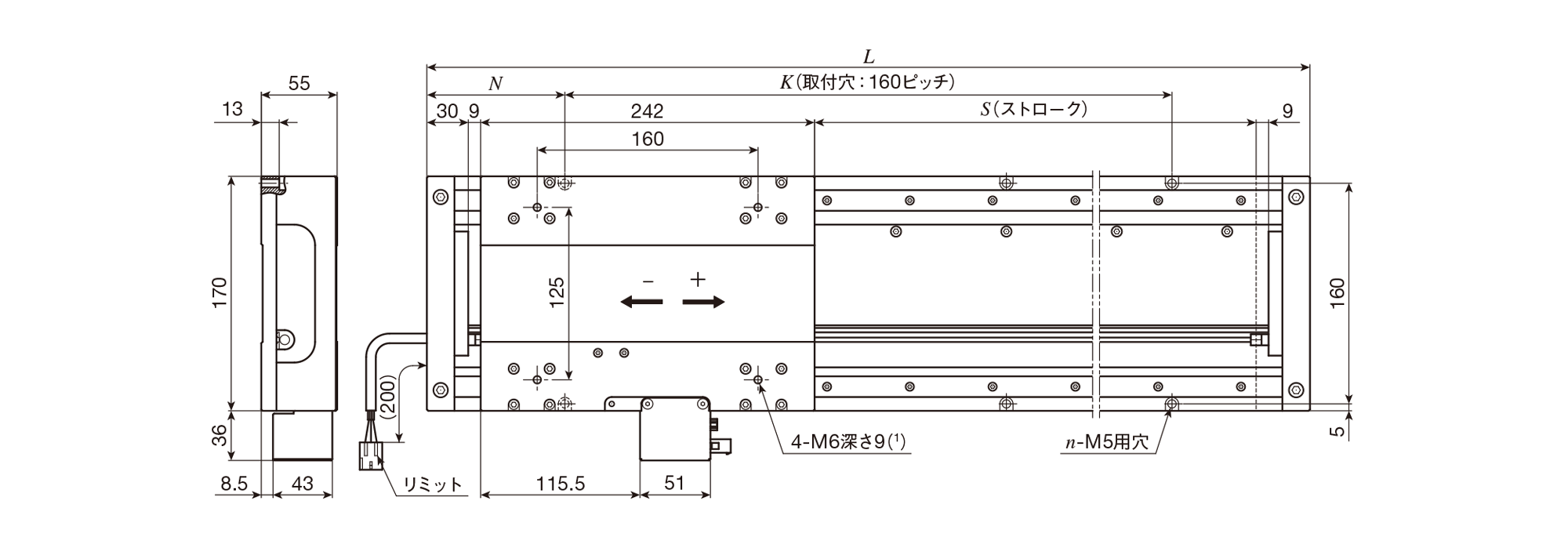

LT170LDGS　シングルテーブル・高推力仕様
LT170LDVS 　シングルテーブル・高速仕様

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170LDGS－680 LT170LDVS －680	680	1000	100	800	12	22.6	2.5
LT170LDGS－1160 LT170LDVS－1160	1160	1480	100	1280	18	32.7
LT170LDGS－1640 LT170LDVS－1640	1640	1960	100	1760	24	42.7
LT170LDGS－2120 LT170LDVS－2120	2120	2440	100	2240	30	52.8
LT170LDGS－2600 LT170LDVS－2600	2600	2920	100	2720	36	62.9
LT170LDGS－2720 LT170LDVS－2720	2720	3040	80	2880	38	65.4

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

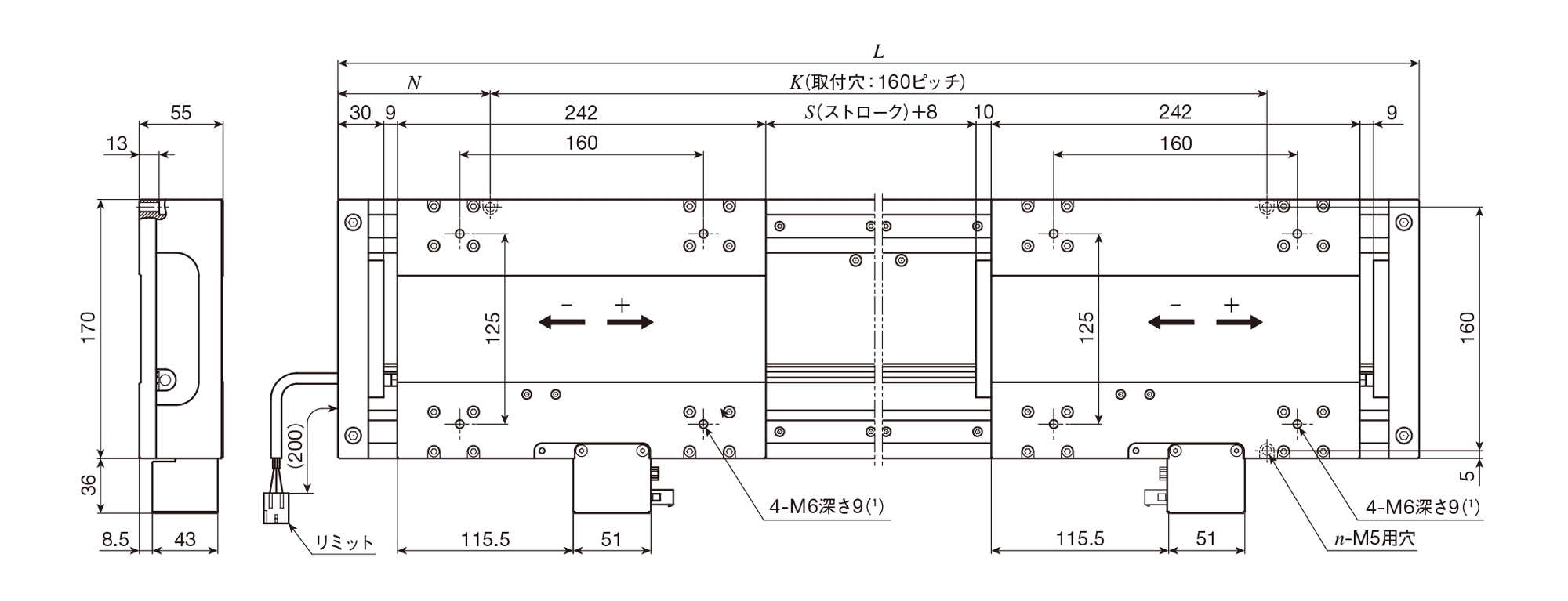

LT170LDGS/T2　ツインテーブル・高推力仕様
LT170LDVS/T2 　ツインテーブル・高速仕様

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170LDGS－420/T2 LT170LDVS －420/T2	420	1000	100	800	12	25.1	2.5
LT170LDGS－900/T2 LT170LDVS－900/T2	900	1480	100	1280	18	35.2
LT170LDGS－1380/T2 LT170LDVS－1380/T2	1380	1960	100	1760	24	45.2
LT170LDGS－1860/T2 LT170LDVS－1860/T2	1860	2440	100	2240	30	55.3
LT170LDGS－2340/T2 LT170LDVS－2340/T2	2340	2920	100	2720	36	65.4
LT170LDGS－2460/T2 LT170LDVS－2460/T2	2460	3040	80	2880	38	67.9

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

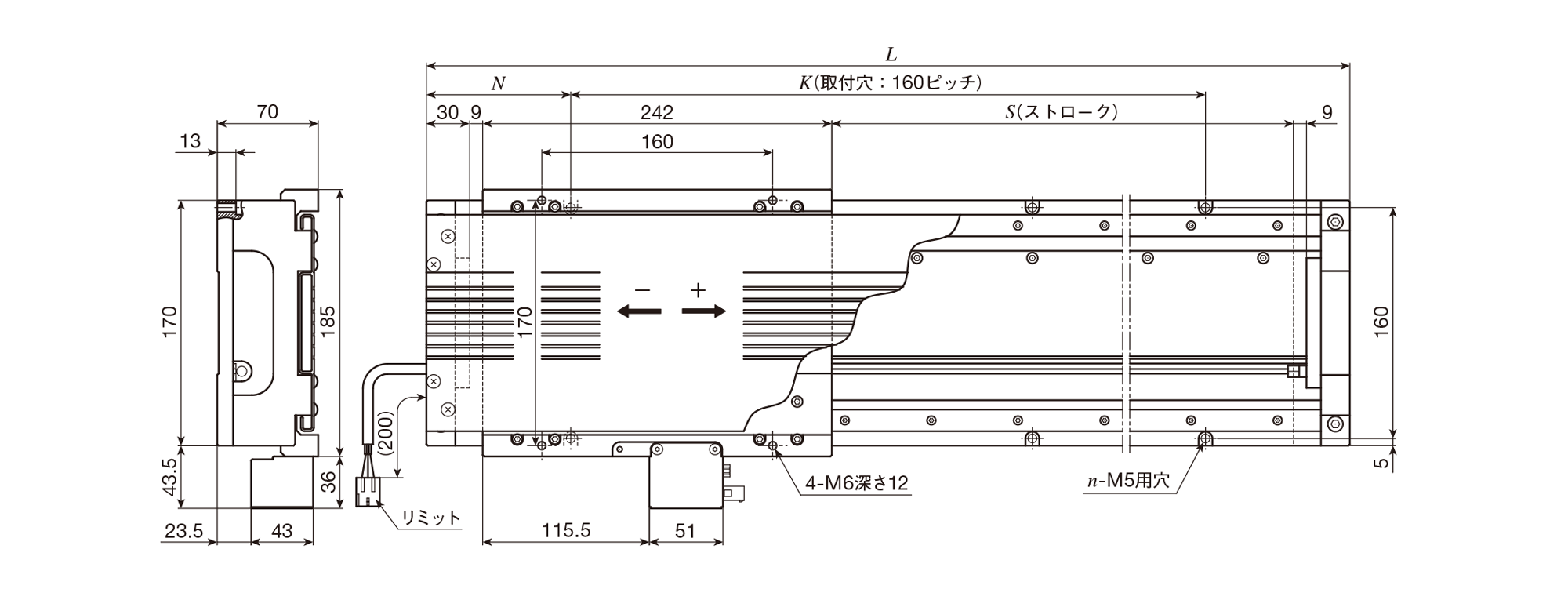

LT170LDGF/D カバー付きシングルテーブル・高推力仕様1
LT170LDTF/D カバー付きシングルテーブル・高推力仕様2
LT170LDVF/D カバー付きシングルテーブル・高速仕様

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170LDGF－680/D LT170LDVF－680/D	680	1000	100	800	12	24.0	2.8
LT170LDGF－1160/D LT170LDVF－1160/D	1160	1480	100	1280	18	34.6
LT170LDGF－1640/D LT170LDVF－1640/D	1640	1960	100	1760	24	45.2
LT170LDTF－680/D	680	1000	100	800	12	24.7
LT170LDTF－1160/D	1160	1480	100	1280	18	35.6
LT170LDTF－1640/D	1640	1960	100	1760	24	46.5

注（1）	この他のストローク長さについてはIKOにお問い合わせください。

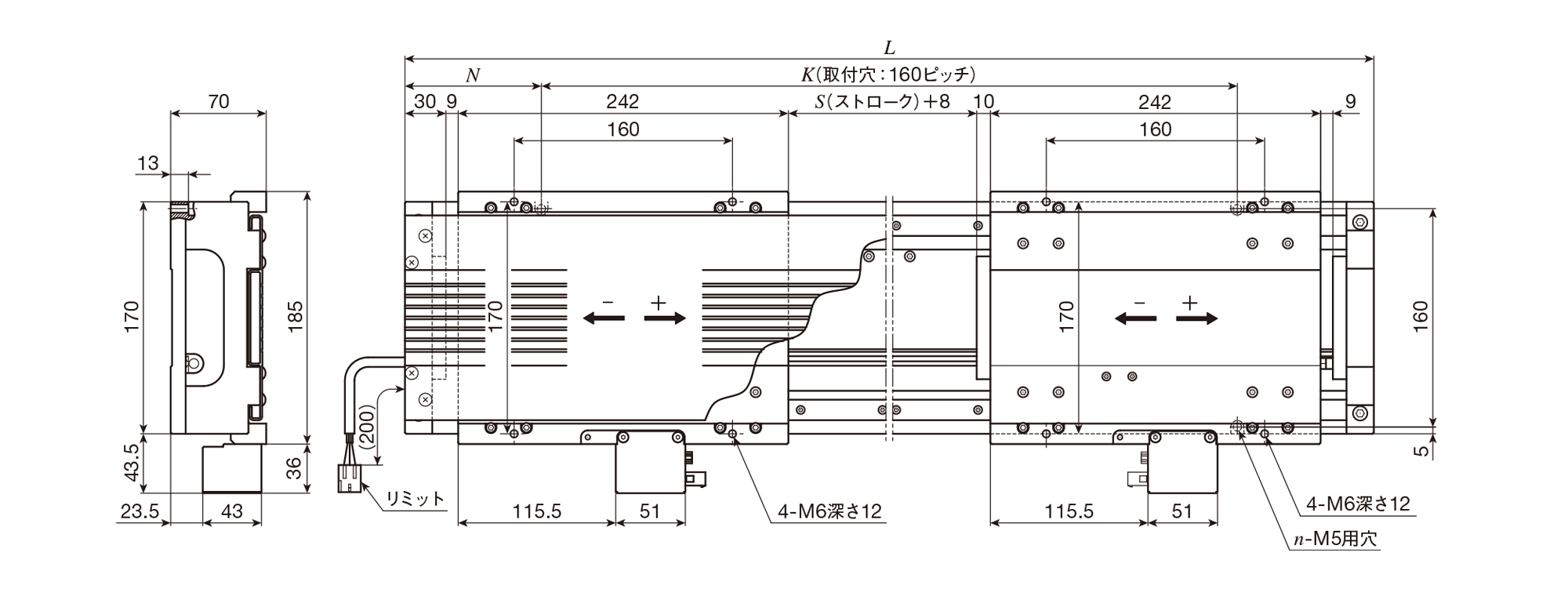

LT170LDGF/DT2 カバー付きツインテーブル・高推力仕様1
LT170LDTF/DT2 カバー付きツインテーブル・高推力仕様2
LT170LDVF/DT2 カバー付きツインテーブル・高速仕様

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170LDGF－420/DT2 LT170LDVF－420/DT2	420	1000	100	800	12	26.9	2.8
LT170LDGF－900/DT2 LT170LDVF－900/DT2	900	1480	100	1280	18	37.5
LT170LDGF－1380/DT2 LT170LDVF－1380/DT2	1380	1960	100	1760	24	48.0
LT170LDTF－420/DT2	420	1000	100	800	12	27.6
LT170LDTF－900/DT2	900	1480	100	1280	18	38.5
LT170LDTF－1380/DT2	1380	1960	100	1760	24	49.3

注（1）	この他のストローク長さについてはIKOにお問い合わせください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

LT特長

IKOリニアモータテーブルLTは、アルミニウム合金製の可動テーブルとベッドの間にACリニアサーボモータを組み込み、光学式リニアエンコーダを内蔵したコンパクトで高精度な位置決めテーブルです。コンパクトシリーズのLT･･･CE、ロングストロークシリーズのLT･･･LD及びハイスラストシリーズのLT･･･Hの3つのシリーズを用意しており、用途に合わせて選択できます。リニアモータテーブルLTは、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途に最適です。
