寸法図
LT150CEGSの寸法図になります。
LT150CEGS シングルテーブル
単位 mm
| 呼び番号 | ストローク長さ S（2） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－400 | 400 | 720 | 60 | 600 | 14 | 12.4 | 1.5 |
| LT150CEGS－600 | 600 | 920 | 60 | 800 | 18 | 15.5 | |
| LT150CEGS－800 | 800 | 1120 | 60 | 1000 | 22 | 18.6 | |
| LT150CEGS－1000 | 1000 | 1320 | 60 | 1200 | 26 | 21.6 | |
| LT150CEGS－1200 | 1200 | 1520 | 60 | 1400 | 30 | 24.7 | |
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

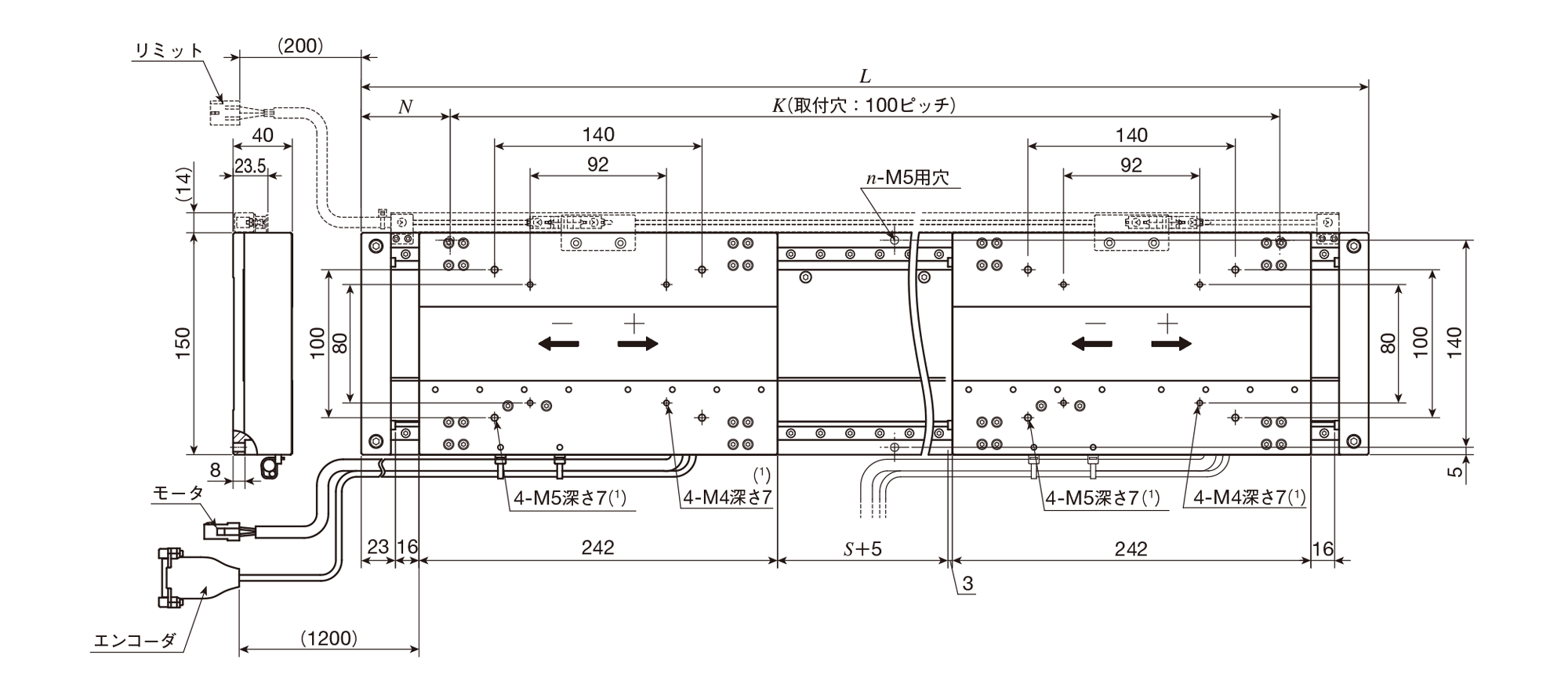

LT150CEGS/T2 ツインテーブル
単位 mm
| 呼び番号 | ストローク長さ S（2） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGS－350/T2 | 350 | 920 | 60 | 800 | 18 | 17.0 | 1.5 |
| LT150CEGS－550/T2 | 550 | 1120 | 60 | 1000 | 22 | 20.1 | |
| LT150CEGS－750/T2 | 750 | 1320 | 60 | 1200 | 26 | 23.1 | |
| LT150CEGS－950/T2 | 950 | 1520 | 60 | 1400 | 30 | 26.2 | |
| 注（1） | 取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。 |
| 注（2） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

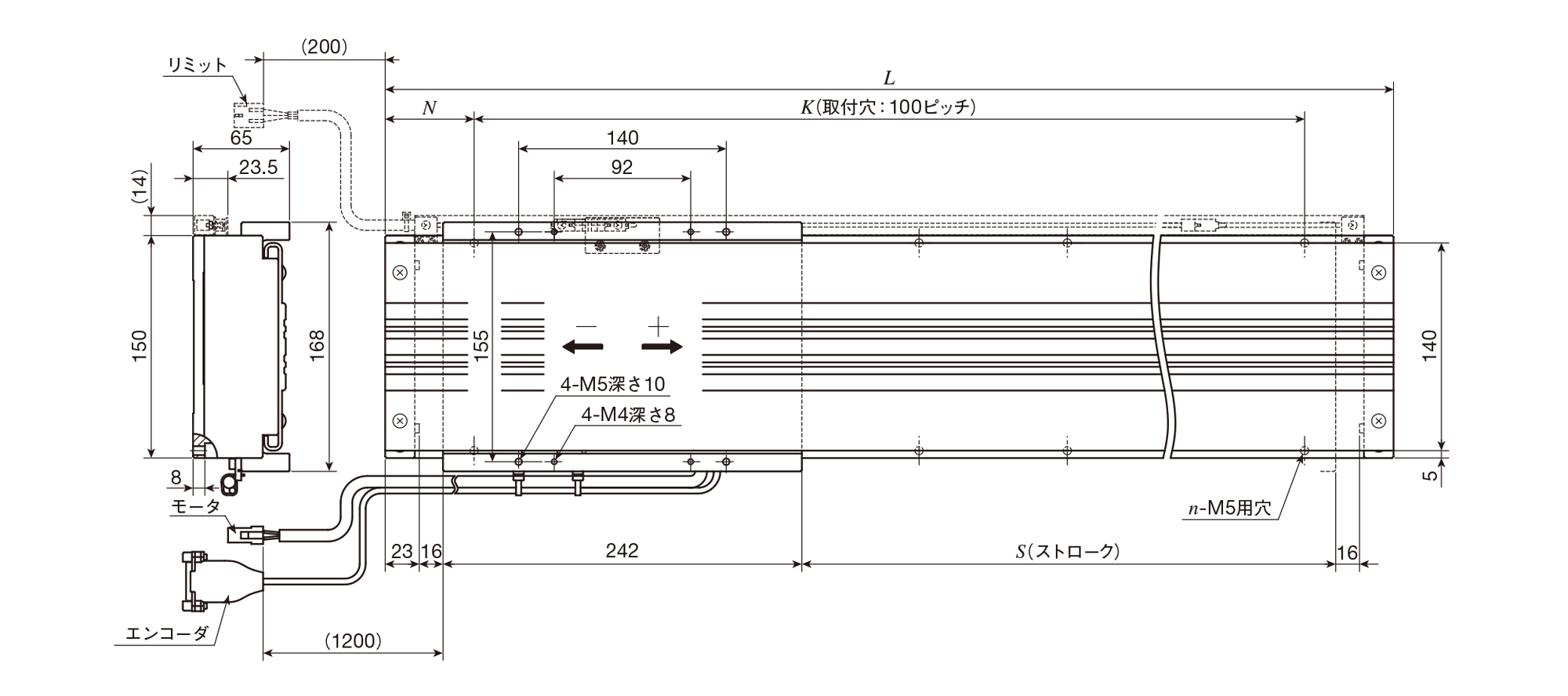

LT150CEGF/D カバー付きシングルテーブル・高推力仕様1
LT150CETF/D カバー付きシングルテーブル・高推力仕様2
単位 mm
| 呼び番号 | ストローク長さ S（1） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－ 400/D | 400 | 720 | 60 | 600 | 14 | 14.8 | 2.4 |
| LT150CEGF－600/D | 600 | 920 | 60 | 800 | 18 | 18.1 | |
| LT150CEGF－800/D | 800 | 1120 | 60 | 1000 | 22 | 21.5 | |
| LT150CEGF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 24.8 | |
| LT150CEGF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 28.2 | |
| LT150CETF－400/D | 400 | 720 | 60 | 600 | 14 | 15.3 | |
| LT150CETF－600/D | 600 | 920 | 60 | 800 | 18 | 18.7 | |
| LT150CETF－800/D | 800 | 1120 | 60 | 1000 | 22 | 22.5 | |
| LT150CETF－1000/D | 1000 | 1320 | 60 | 1200 | 26 | 25.7 | |
| LT150CETF－1200/D | 1200 | 1520 | 60 | 1400 | 30 | 29.2 | |
| 注（1） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |

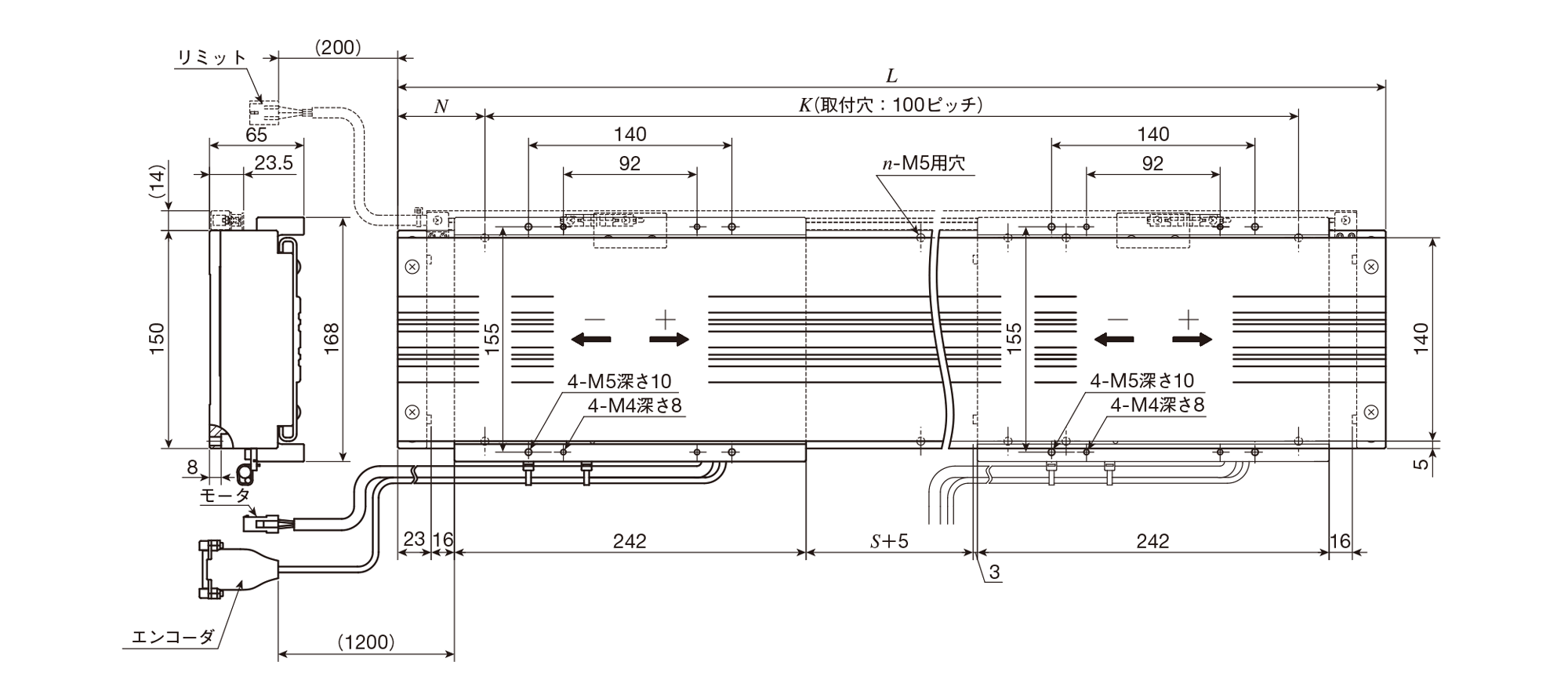

LT150CEGF/DT2 カバー付きツインテーブル・高推力仕様1
LT150CETF/DT2 カバー付きツインテーブル・高推力仕様2
単位 mm
| 呼び番号 | ストローク長さ S（1） |
全長 L |
ベッド取付穴 | テーブル総質量 Kg |
可動部質量 Kg |
||
|---|---|---|---|---|---|---|---|
| N | K | n | |||||
| LT150CEGF－350/DT2 | 350 | 920 | 60 | 800 | 18 | 20.5 | 2.4 |
| LT150CEGF－550/DT2 | 550 | 1120 | 60 | 1000 | 22 | 23.9 | |
| LT150CEGF－750/DT2 | 750 | 1320 | 60 | 1200 | 26 | 27.3 | |
| LT150CEGF－950/DT2 | 950 | 1520 | 60 | 1400 | 30 | 30.6 | |
| LT150CETF－350/DT2 | 350 | 920 | 60 | 800 | 21 | 20.5 | |
| LT150CETF－550/DT2 | 550 | 1120 | 60 | 1000 | 24.5 | 23.9 | |
| LT150CETF－750/DT2 | 750 | 1320 | 60 | 1200 | 28 | 27.3 | |
| LT150CETF－950/DT2 | 950 | 1520 | 60 | 1400 | 31.5 | 30.6 | |
| 注（1） | この他のストローク長さについてはIKOにお問い合わせください。 |
| 備考 | 寸法図中の破線部は、センサ付き仕様/SCを示しています。 |
掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。
