寸法図

LT170HSの寸法図になります。

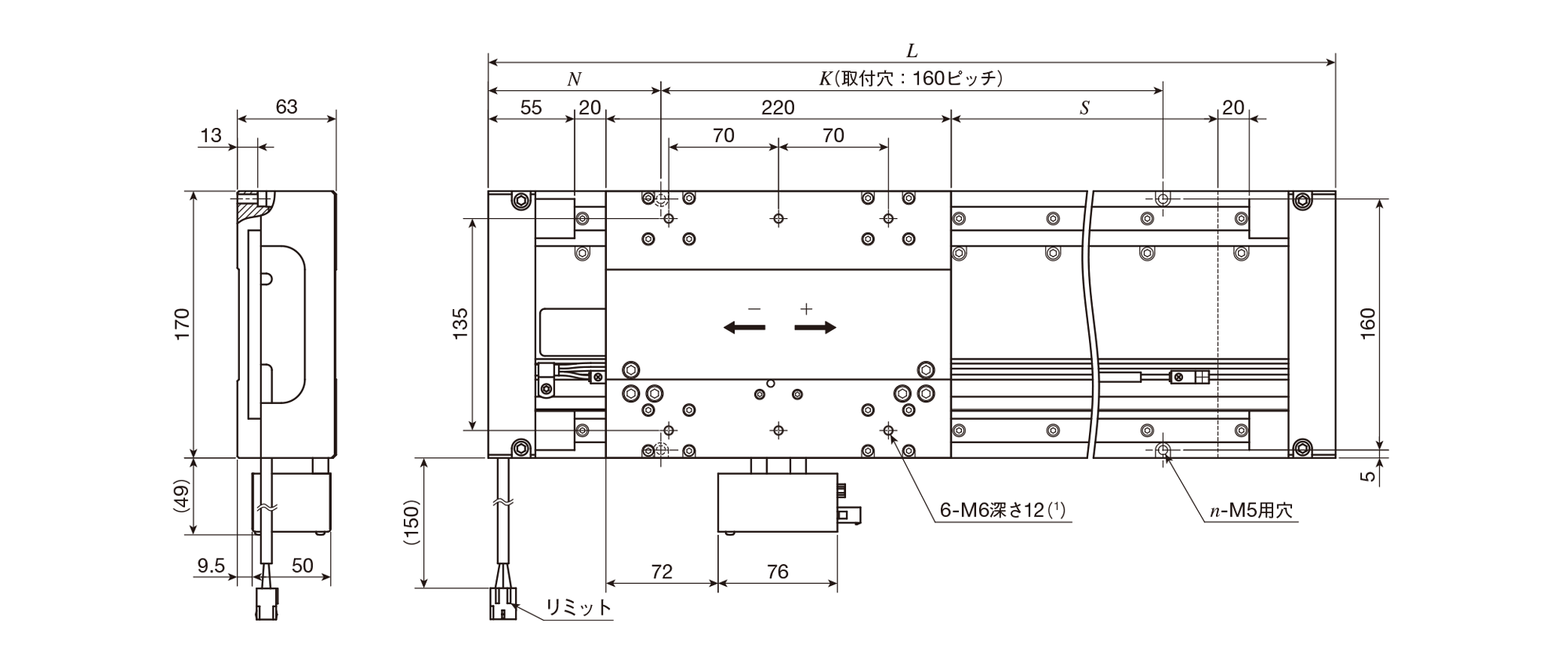

LT170HS　シングルテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170HS－ 650	650	1020	110	800	12	25.1	4.0
LT170HS－1130	1130	1500	110	1280	18	34.9
LT170HS－1610	1610	1980	110	1760	24	44.6
LT170HS－2090	2090	2460	110	2240	30	54.4
LT170HS－2570	2570	2940	110	2720	36	64.1
LT170HS－2670	2670	3040	80	2880	38	66.4

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

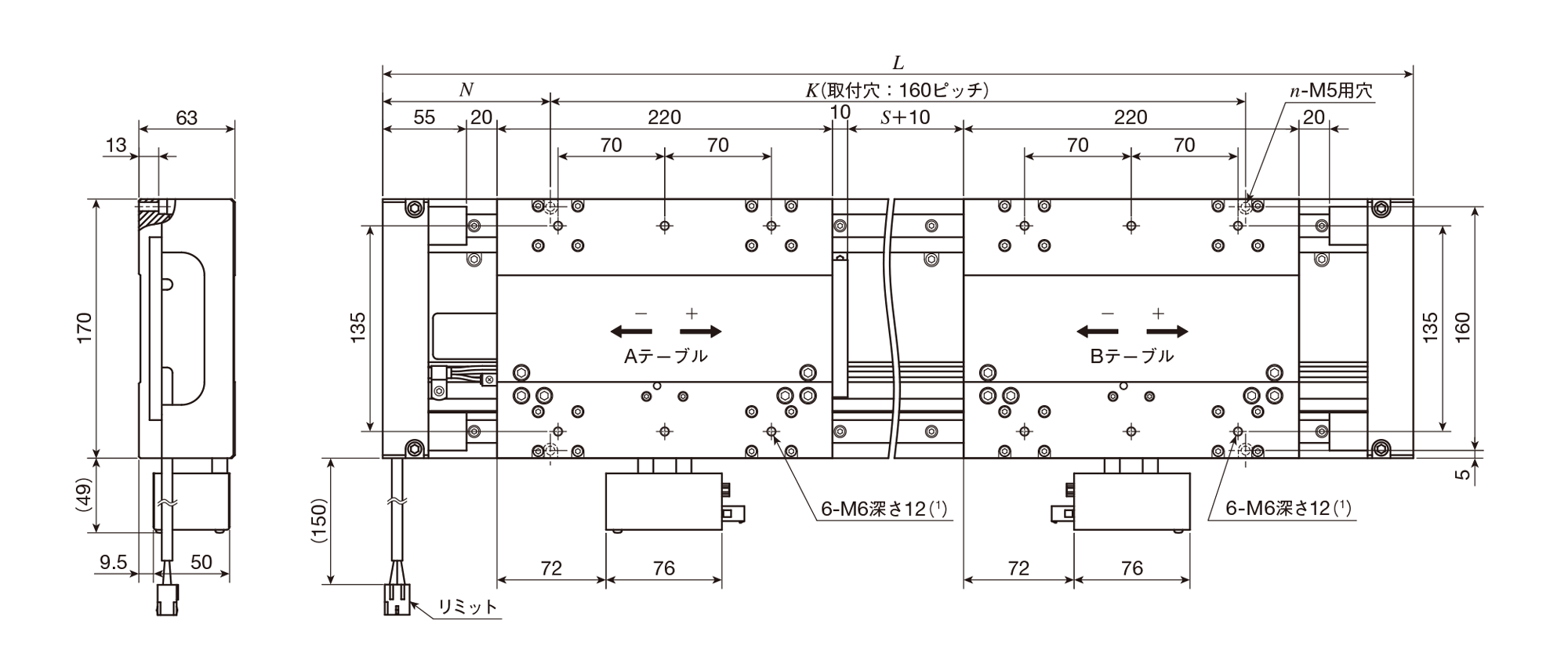

LT170HS/T2　ツインテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT170HS－ 410/T2	410	1020	110	800	12	29.1	4.0
LT170HS－ 890/T2	890	1500	110	1280	18	38.9
LT170HS－1370/T2	1370	1980	110	1760	24	48.6
LT170HS－1850/T2	1850	2460	110	2240	30	58.4
LT170HS－2330/T2	2330	2920	110	2720	36	68.1
LT170HS－2430/T2	2430	3040	80	2880	38	70.4

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。
