寸法図

LT130LDの寸法図になります。

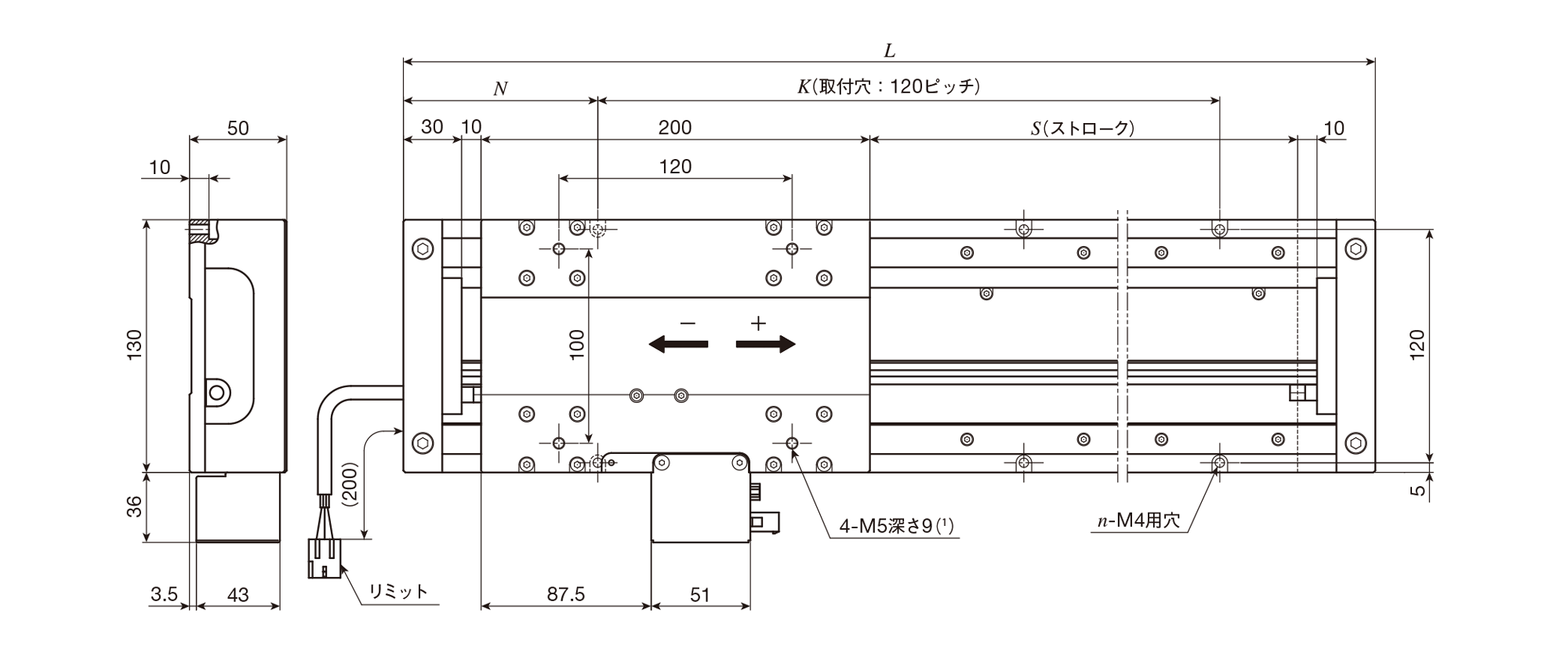

LT130LDGS　シングルテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130LDGS－240	240	520	80	360	8	7.6	1.7
LT130LDGS－720	720	1000	80	840	16	13.5
LT130LDGS－1200	1200	1480	80	1320	24	19.4
LT130LDGS－1680	1680	1960	80	1800	32	25.3
LT130LDGS－2160	2160	2440	80	2280	40	31.2
LT130LDGS－2640	2640	2920	80	2760	48	37.1
LT130LDGS－2760	2760	3040	80	2880	50	38.6

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

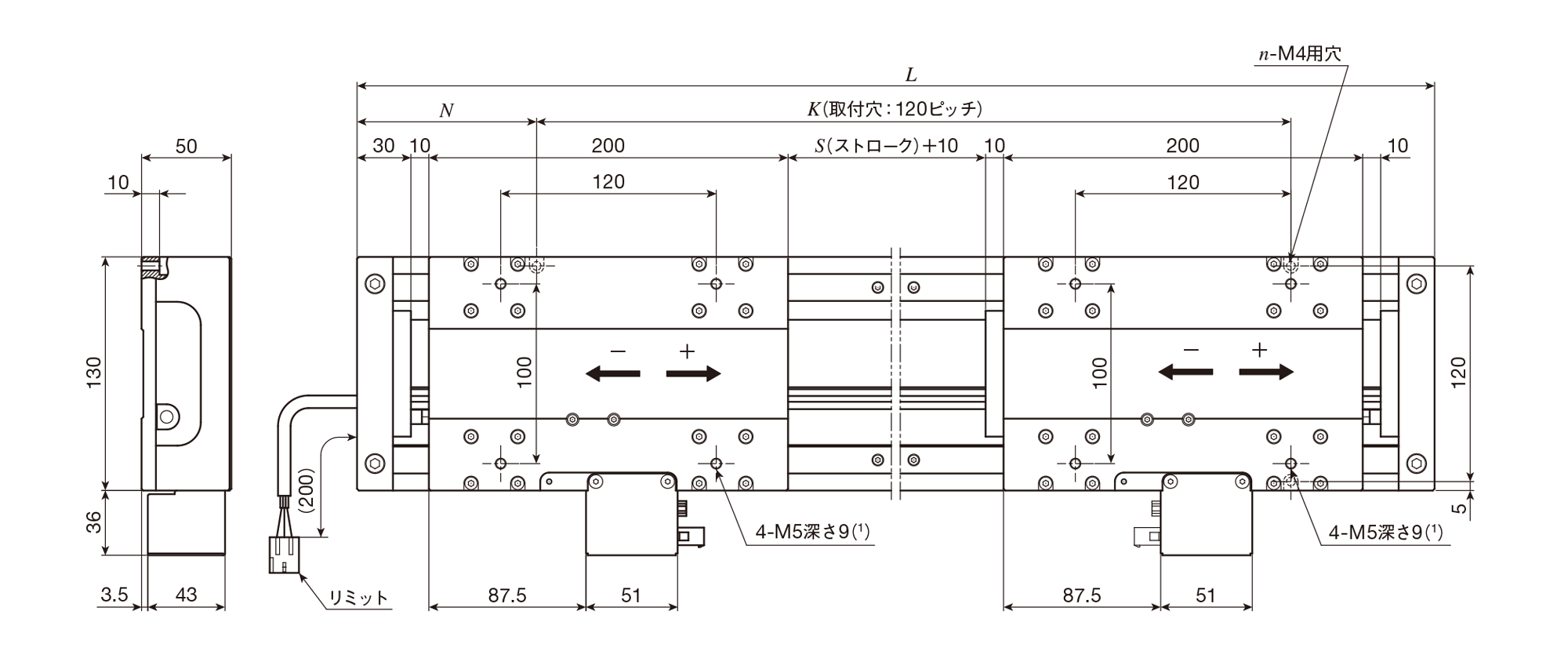

LT130LDGS/T2　ツインテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130LDGS－500/T2	500	1000	80	840	16	15.2	1.7
LT130LDGS－980/T2	980	1480	80	1320	24	21.1
LT130LDGS－1460/T2	1460	1960	80	1800	32	27.0
LT130LDGS－1940/T2	1940	2440	80	2280	40	32.9
LT130LDGS－2420/T2	2420	2920	80	2760	48	38.8
LT130LDGS－2540/T2	2540	3040	80	2880	50	40.3

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

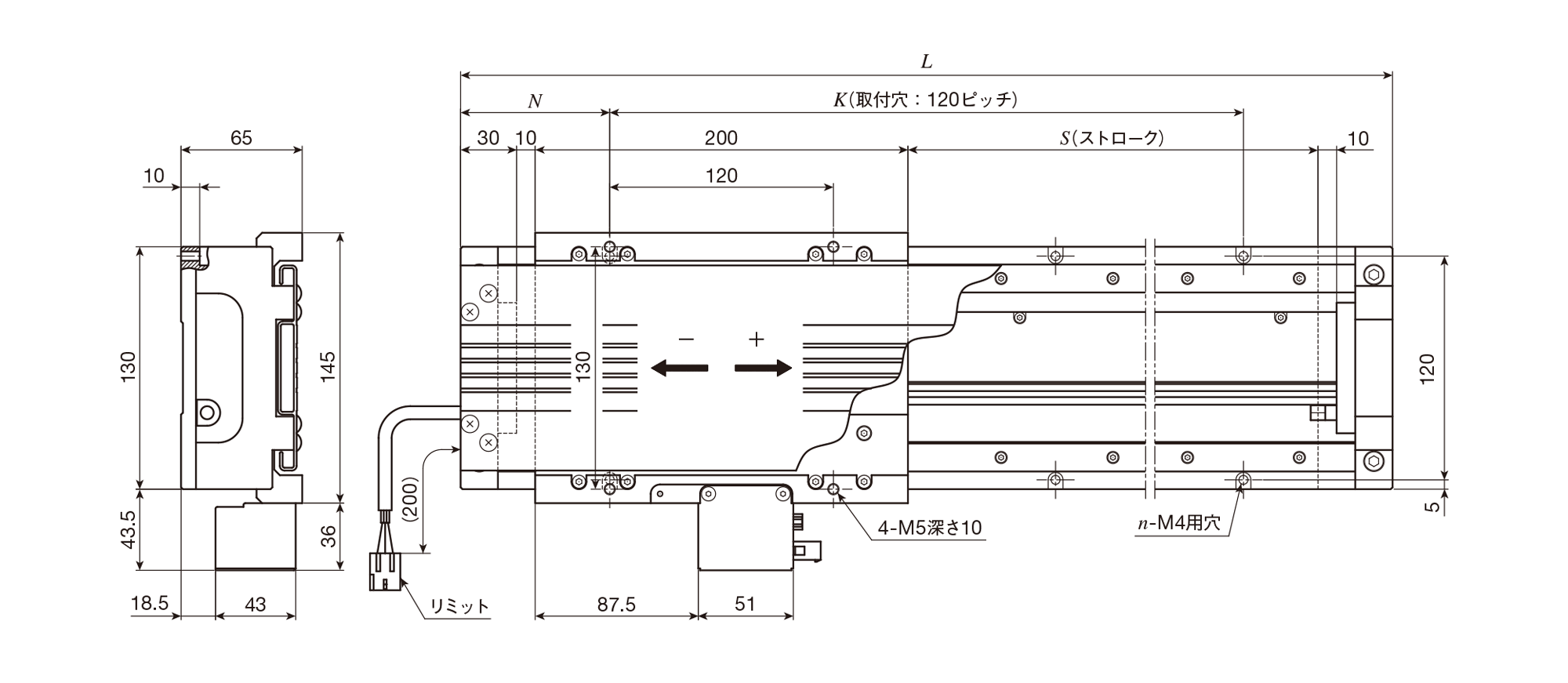

LT130LDGF/D　カバー付きシングルテーブル

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130LDGF－240/D	240	520	80	360	8	8.3	2.0
LT130LDGF－720/D	720	1000	80	840	16	14.6
LT130LDGF－1200/D	1200	1480	80	1320	24	20.9
LT130LDGF－1680/D	1680	1960	80	1800	32	27.2

注（1）	この他のストローク長さについてはIKOにお問い合わせください。

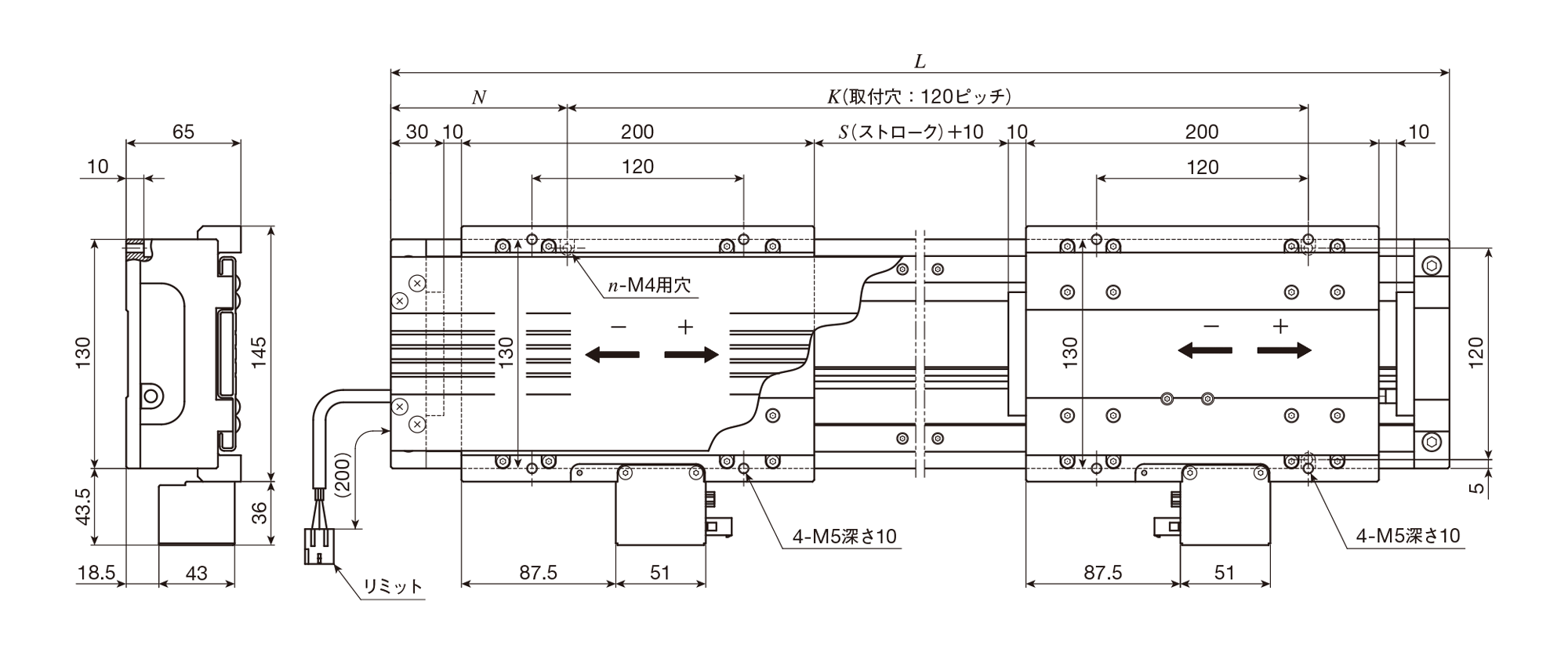

LT130LDGF/DT2　カバー付きツインテーブル

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130LDGF－500/DT2	500	1000	80	840	16	16.6	2.0
LT130LDGF－980/DT2	980	1480	80	1320	24	22.8
LT130LDGF－1460/DT2	1460	1960	80	1800	32	29.1

注（1）	この他のストローク長さについてはIKOにお問い合わせください。
