寸法図

LT130H2Fの寸法図になります。

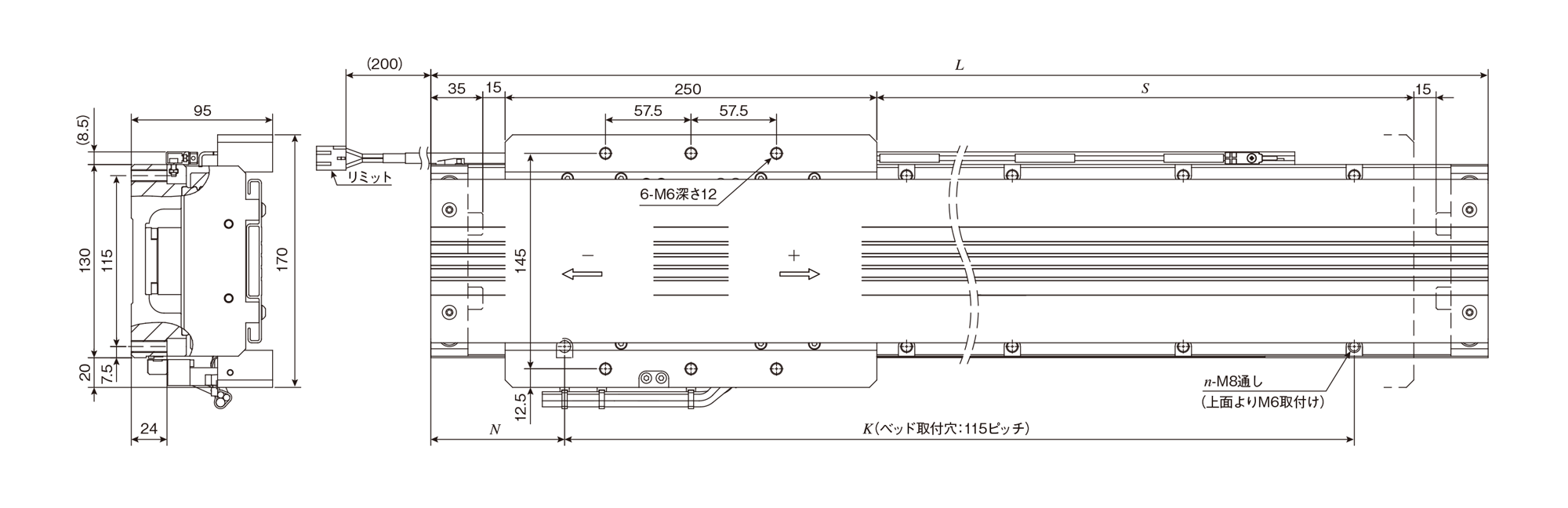

LT130H2F/D　カバー付きシングルテーブル

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130H2F－750/D	750	1100	90	920	18	23	5
LT130H2F－1250/D	1250	1600	52.5	1495	28	30.5	5

注（1）	この他のストローク長さについてはIKOにお問い合わせください。

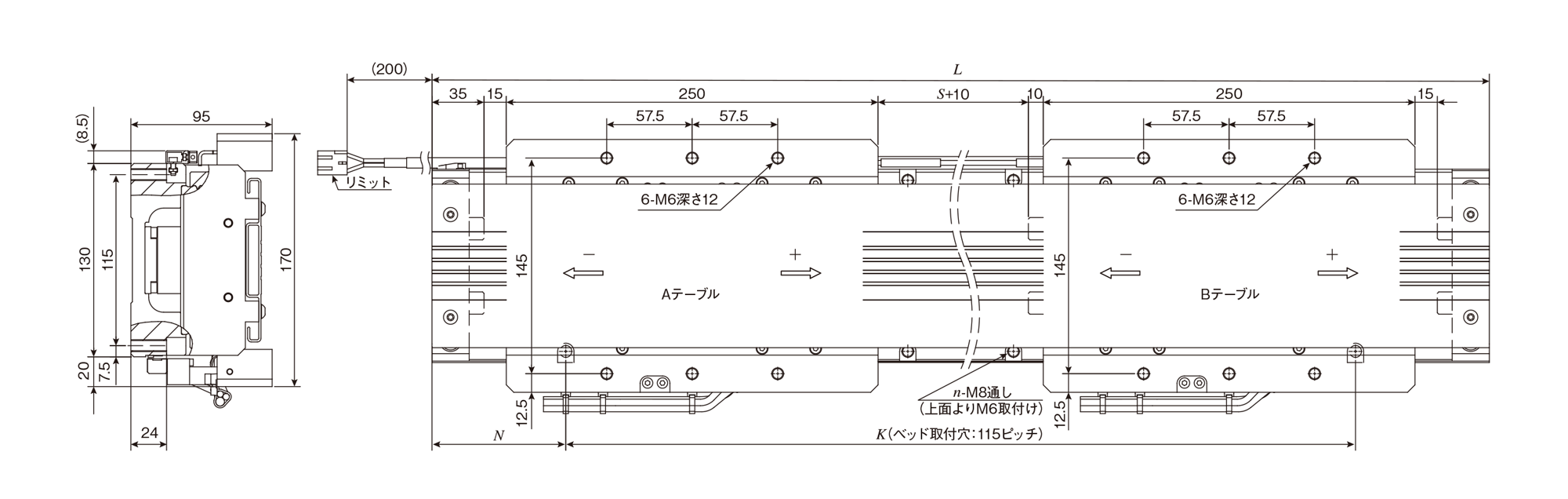

LT130H2F/DT2　カバー付きツインテーブル

単位 mm

呼び番号	ストローク長さ S（1）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（1）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130H2F－480/DT2	480	1100	90	920	18	28	5
LT130H2F－980/DT2	980	1600	52.5	1495	28	35.5	5

注（1）	この他のストローク長さについてはIKOにお問い合わせください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

Pick Up

LT特長

IKOリニアモータテーブルLTは、アルミニウム合金製の可動テーブルとベッドの間にACリニアサーボモータを組み込み、光学式リニアエンコーダを内蔵したコンパクトで高精度な位置決めテーブルです。コンパクトシリーズのLT･･･CE、ロングストロークシリーズのLT･･･LD及びハイスラストシリーズのLT･･･Hの3つのシリーズを用意しており、用途に合わせて選択できます。リニアモータテーブルLTは、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途に最適です。
