寸法図

LT130H2Sの寸法図になります。

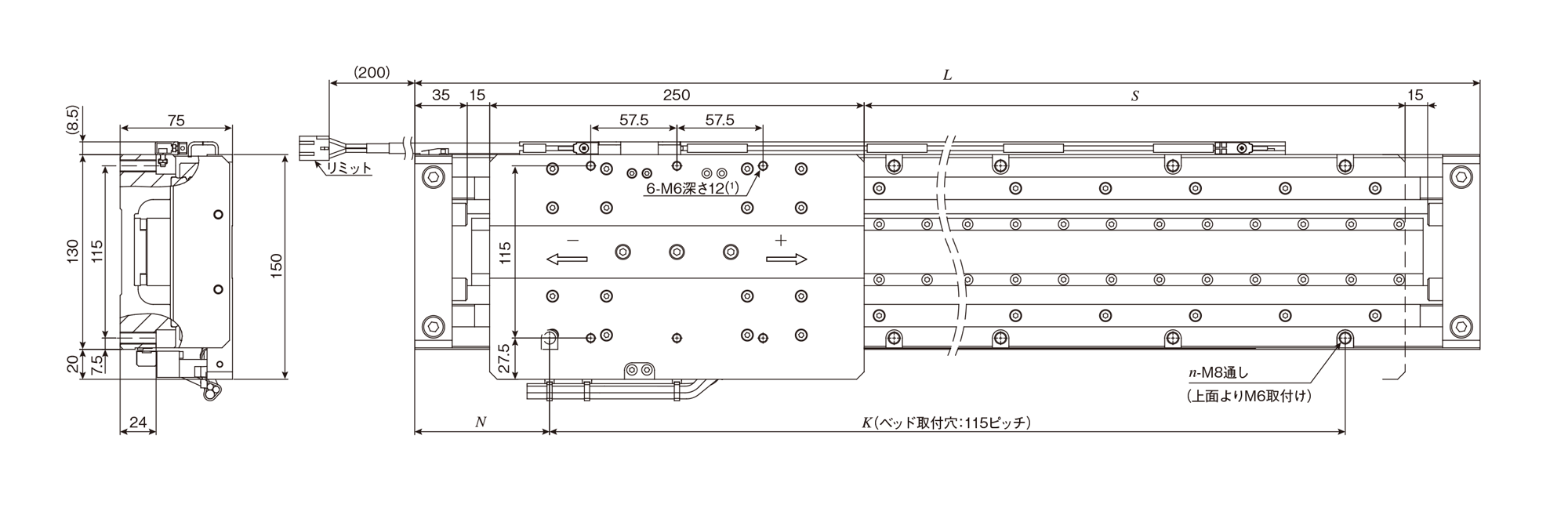

LT130H2S　シングルテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130H2S－750	750	1100	90	920	18	20	4.5
LT130H2S－1250	1250	1600	52.5	1495	28	27
LT130H2S－1750	1750	2100	72.5	1955	36	34
LT130H2S－2250	2250	2600	35	2530	46	41
LT130H2S－2750	2750	3100	55	2990	54	48

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

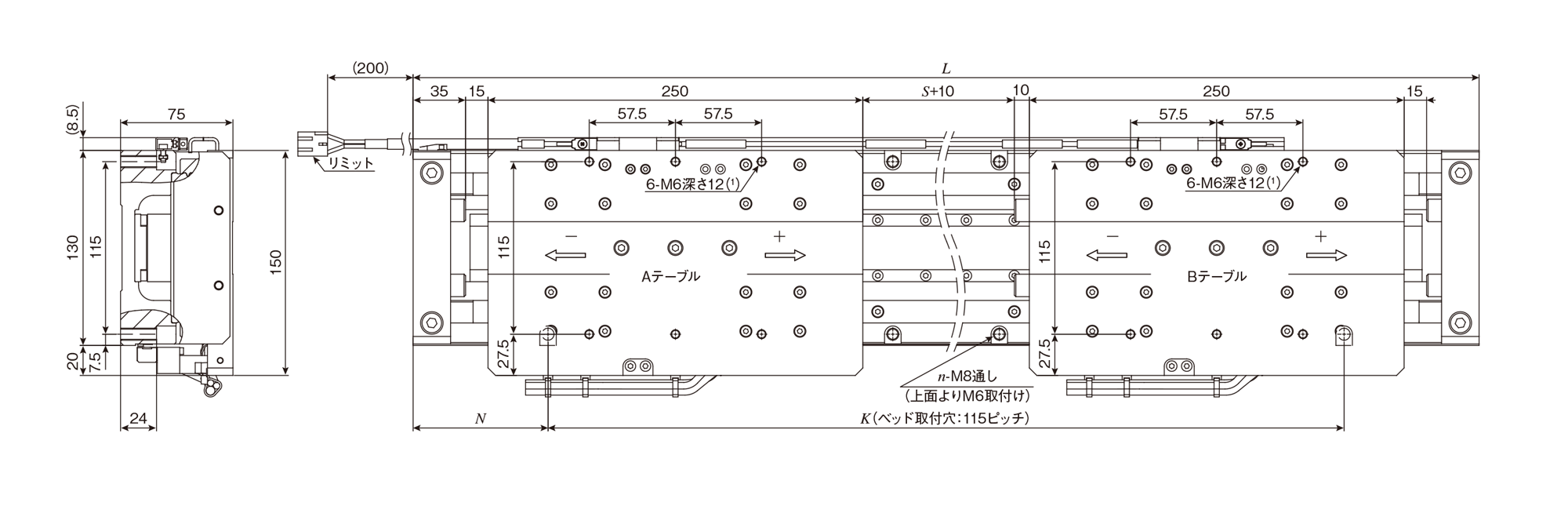

LT130H2S/T2　ツインテーブル

単位 mm

呼び番号	ストローク長さ S（2）	全長 L	ベッド取付穴			テーブル総質量 Kg	可動部質量 Kg
呼び番号	ストローク長さ S（2）	全長 L	N	K	n	テーブル総質量 Kg	可動部質量 Kg
LT130H2S－480/T2	480	1100	90	920	18	24.5	4.5
LT130H2S－980/T2	980	1600	52.5	1495	28	31.5
LT130H2S－1480/T2	1480	2100	72.5	1955	36	38.5
LT130H2S－1980/T2	1980	2600	35	2530	46	45.5
LT130H2S－2480/T2	2480	3100	55	2990	54	52.5

注（1）	取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。
注（2）	この他のストローク長さについてはIKOにお問い合わせください。

製品に関するお問い合わせ

掲載されている製品以外にも、お客様のご要望に合わせた特別仕様品の開発もいたします。まずはお気軽にお問い合わせください。

Pick Up

LT特長

IKOリニアモータテーブルLTは、アルミニウム合金製の可動テーブルとベッドの間にACリニアサーボモータを組み込み、光学式リニアエンコーダを内蔵したコンパクトで高精度な位置決めテーブルです。コンパクトシリーズのLT･･･CE、ロングストロークシリーズのLT･･･LD及びハイスラストシリーズのLT･･･Hの3つのシリーズを用意しており、用途に合わせて選択できます。リニアモータテーブルLTは、軽量な可動テーブルと大きな推力により、高加減速・高応答な動作を可能とします。さらに、先進のサーボ技術が、高い静止安定性と速度安定性を実現しています。
リニアモータテーブルLTは、半導体・液晶関連装置や、高速での作業を要求される測定器・組立機及び搬送機などの用途に最適です。
