半導体の重要性を支える基礎知識
この章では、半導体の基本的な性質、動作原理について解説します。半導体の構造や役割を学ぶことで、後述する応用技術や製造工程の背景に対する理解を深めます。
半導体とは

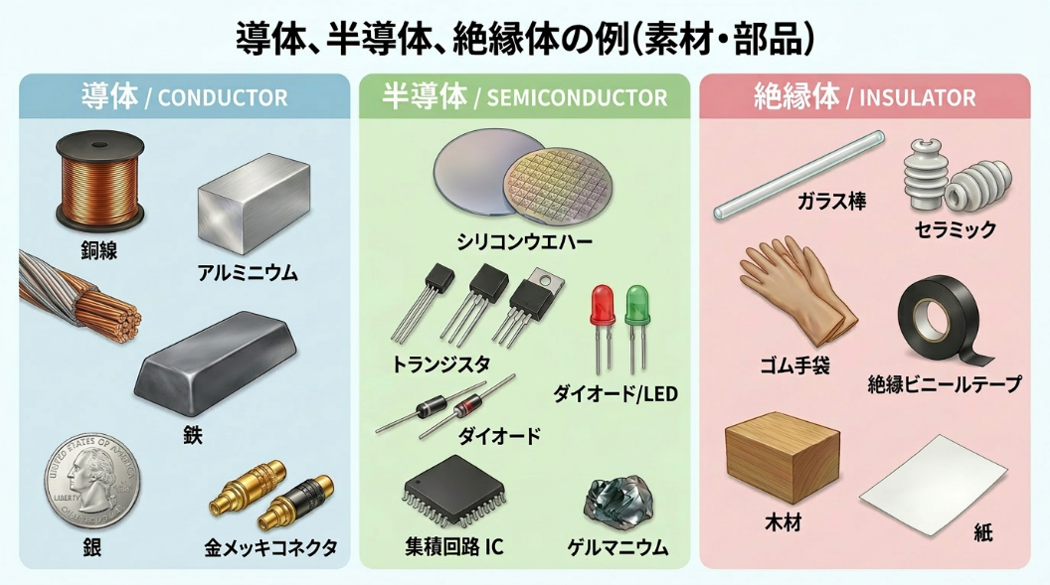

半導体とは、導体（電気を流しやすい材料）と絶縁体（電気を流さない材料）の中間の性質を持つ特殊な素材です。この特性を活用することで、電子機器の中で「スイッチ」や「増幅器」として重要な役割を果たしています。
例えばトランジスタは、「電気を流す（ON）」「電気を止める（OFF）」を高速で切り替えることで情報の計算や記憶を担うことができます。これにより、半導体はスマートフォンやコンピュータの膨大なデータを処理する仕組みの基盤として、用いられています。
半導体の構造と種類
半導体は「p型半導体」と「n型半導体」の2つのタイプに分類されます。それぞれ、半導体の原料となるシリコンやゲルマニウムに、リンやホウ素などの元素を加えることで、生成しています。
・p型半導体
ホウ素を添加して作られます。正孔と呼ばれる、電子が不足した箇所が存在します。この正孔は電流と同じ向きに移動します。
・n型半導体
リンやヒ素を添加して作られます。自由電子が多数存在するため、電流を運ぶ性質を持ちます。この自由電子は電流とは逆方向に移動します。
pn接合とその動作
p型半導体とn型半導体をつなぎ合わせると、「pn接合」という基本構造が形成されます。
接合部分には自由電子と正孔が結合したことで電荷のない領域「空乏層」が生まれます。このpn接合に外部から電圧をかけることで電流の流れを制御できます。
例えば下図のようにp側がプラス、n側がマイナスとなるような電圧をかけます。この場合、n型半導体の自由電子はp側へ、p型半導体の正孔はn側へ移動しようとします。電圧をかけていない状態では空乏層に遮られて移動できませんが、電圧をかけることによってこの空乏層が狭くなります。これにより、自由電子はp型半導体へ、正孔はn型半導体に行くことができます。移動すると自由電子と正孔が結合し中和されます（下図赤点線枠）。中和した一方で、新たに電子と正孔が供給されることで電流が流れます。
下図と反対に電圧を逆にした場合、自由電子と正孔は逆向きに移動しようとします。すると、空乏層は広がり、自由電子や正孔が空乏層を飛び越えにくくなってしまい、結合が起こらないため電流が流れません。
電圧の変化による電流のON（流れる）/OFF（流れない）で、１（流れる）と０（流れない）を表すことが可能になり、電子機器の計算や記憶といった機能を実現することができます。
現代社会における半導体の活躍
半導体は、私たちの生活に欠かせない電子機器から、最前線の科学技術に至るまで幅広い分野で活用されています。その影響力は、単なる機器の部品としての役割を超え、現代社会のインフラや技術革新を支える基盤として位置づけられています。この章では、具体的な事例を挙げながら、半導体の応用の広がりと社会への貢献について詳しく解説します。
身近な製品での活用
スマートフォンやパソコンの頭脳（CPU）や記憶装置（メモリ）には数十億個の半導体が搭載されています。これにより計算速度が高まり、複雑な処理が迅速に行えるようになります。また、メモリも半導体技術の代表例であり、データの保存や読み取りを効率的に行えるよう設計されています。
さらに、生活家電にも半導体が欠かせません。テレビは画質を調整する画像処理デバイスを備え、冷蔵庫や洗濯機は温度や運転モードの管理を半導体ベースの制御回路で行っています。これらの製品は、半導体による高度な制御技術のおかげで快適性と効率性を実現しています。
先端技術での活用
AI（人工知能）やIoT（モノのインターネット）技術も半導体の高性能化によって支えられています。AIでは、大量のデータを高速に処理する必要がありますが、GPU（グラフィックス処理ユニット）やTPU（テンソル処理ユニット）などの特化型半導体がその計算力を支えています。これにより機械学習や自然言語処理、画像認識といった分野での発展が可能となりました。
IoT分野でも、通信チップやセンサを組み込んだデバイスが様々な機器をインターネット経由で連携させています。例えば、スマートホームでは、エアコンや照明をスマートフォンで操作する仕組みが広がっています。また、産業分野では、工場内の機器とセンサが連携し、稼働状況をリアルタイムで監視したり、生産ラインを最適化したりする仕組みが半導体を活用したIoT技術によって実現されています
さらに、自動運転車では、周囲の状況を認識するためにLiDAR（レーザー測距装置）やカメラ、レーダーが組み込まれていますが、それらのデータを統合して解析するためのプロセッサも半導体の技術によるものです。これにより、車両の安全性や効率性を向上させています
半導体製造工程の概要
半導体製造は複雑で、多段階の工程で構成されています。この章では、製造の大まかな流れを紹介するとともに、各工程の役割と技術的意義について学びます。また、最新の技術動向や課題も取り上げます。
製造工程の全体像
半導体の製造工程は、主に「素材準備⇒前工程⇒後工程⇒検査」の流れになっています。前工程とはシリコンウェハに対しての作業であり、後工程とはウェハから切断されたチップに対しての作業です。以下は半導体製造の主な工程です。
| 工程 | 詳細 | 作業内容 |
|---|---|---|
| 素材準備 | シリコンウェハ生成 | シリコン結晶（円柱）を、薄い円盤状にスライスする |
| 前工程 （電子回路形成） |
リソグラフィー | 回路設計図をウェハ上に転写して極細のパターンを描写する |
| エッチング | 不要な部分を削り取って回路を形成する | |
| ドーピング | 特定の化学物質を注入して、p型やn型半導体を生成する | |
| 層構築 | 絶縁層や導電層をウェハ上に積層する | |
| 後工程 （形状仕上げ） |
ダイシング | 回路が形成されたウェハをチップ状に切断する |
| ワイヤーボンディング | チップと外部端子を金属配線で接続する | |
| パッケージ化 | チップを保護するための外部ケースで封入する | |
| 検査 | 性能・外観試験 | 電気的性能や外観、耐久性を検査する |
これらの工程は、高い精度が要求されるため、加工環境管理や製造装置の性能が重要になります。
製造現場の課題と対応策
半導体製造現場では、高い精度、効率性、厳しい環境要件への適応など、多くの課題が存在します。これらを克服するため、業界ではさまざまな技術革新が進められています。
精密性への対応策
回路パターン（電気の道筋を示した設計図）の微細化が進行しており、半導体製造装置の位置決め精度が製品の性能を大きく左右します。製造及び検査時の位置誤差は、歩留まり低下や製品不良につながります。そのため、業界では高精度な位置決め機構が導入されており、高い繰返し位置決め精度を実現するための直動案内技術が開発されています。
効率性向上への取り組み
市場の需要増加に伴う生産性向上の要求に応えるため、高加減速・高応答性能を持つ機械部品や、省スペース設計による製造ラインの効率化が進められています。これらの技術により、生産装置はより短いサイクルタイムで動作することが可能となり、生産性が最大化されます。
環境要件への対応
半導体製造がクリーン環境で行われることから、高清浄度への対応が不可欠です。特殊材料の使用や接触部分の最小化、低発塵技術の採用により、汚染物質の発生を抑える設計が進められています。
半導体製造現場を支える精密機械部品
半導体製造現場では、高精度な位置決めと高速な応答性能が求められる場面が多く存在します。これらの要求を満たすためには、信頼性の高い機械部品やシステムが不可欠です。こうした現場のニーズに対する解決策の一例として、当社の「リニアモータテーブルLT」と「ナノリニアNT」について解説します

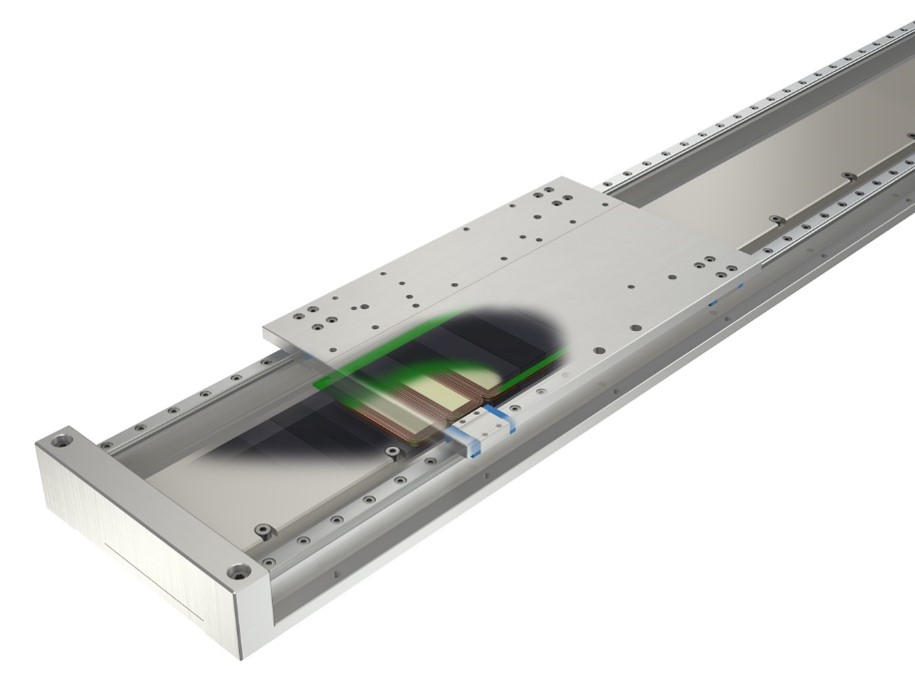

リニアモータテーブルLT

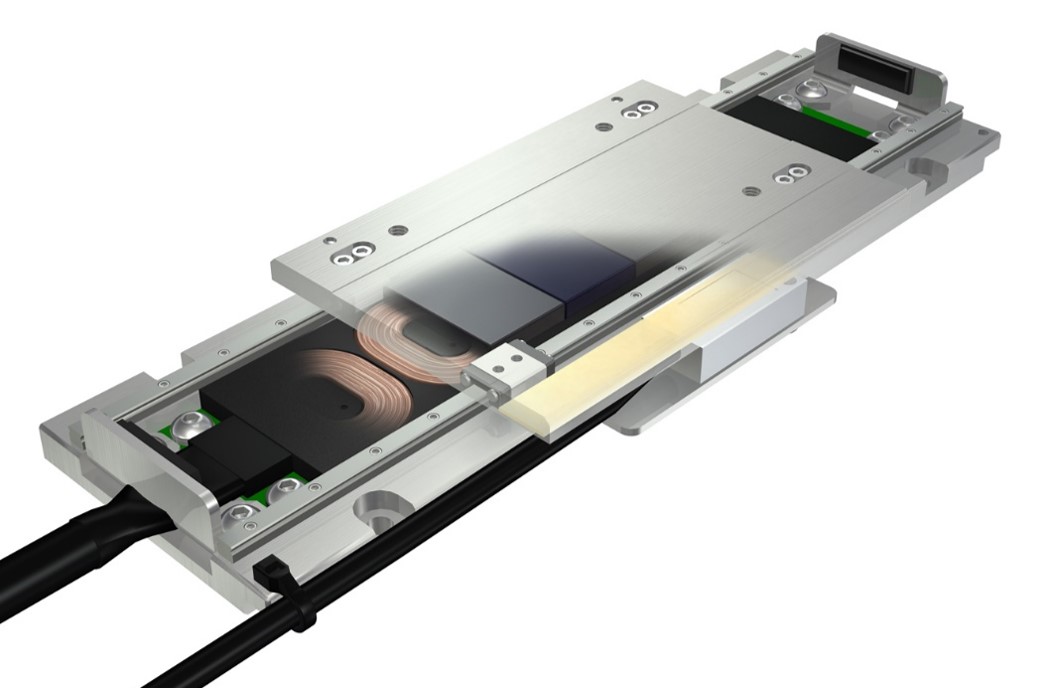

「リニアモータテーブルLT」は、可動子にコイル、固定子にマグネットを配置したリニアモータテーブルです。可動テーブルはアルミニウム合金を採用したことで可動部が軽量にあるため、大きな加速度を得られる構造となっています。繰返し位置決め精度はシリーズを通して±0.5～1.0μmという高い精度に加え、最高速度3,000mm/sが可能なロングストロークタイプや、コンパクトでありながら高推力を発揮するコンパクトタイプ、シリーズの中で最も大きな推力を発揮するハイスラストタイプをラインナップしています。
本シリーズは、半導体製造装置の搬送部やウェハ検査装置など、わずかな位置ズレや応答の遅れが品質や性能に影響を与える重要な工程で採用された実績があります。リニアモータテーブルLTの導入により、高精度な位置決めと高速応答を両立させ、製造工程全体の効率性や品質向上に寄与しています。また、安定した性能を持つ本シリーズは、高い歩留まりを維持することができ、大量生産ラインにも対応できることから、半導体業界を支える重要なコンポーネントとして幅広い活用が進んでいます。
ナノリニアNT…V
「ナノリニアNT…V」は、可動子にマグネット、固定子にコイルを配置するムービングマグネット方式を採用したリニアモータテーブルです。この方式により、製造装置をコンパクトに設計することができ、高精度な性能を提供します。このシリーズは最小サイズではわずか８mmという薄型設計を実現しており、製造装置の小型化に大きく貢献します。
構造面でも優れた特長を持ち、機械的接触部分は直動案内部のIKOリニアウェイのみのため、発塵を最小限に抑えることが可能です。この特性により、高清浄度が重要視されるクリーンルーム環境で使用が可能であり、半導体製造現場での厳しい要求に応えることができます。また、アブソリュートエンコーダ仕様の導入により、絶対位置の把握が可能になったことで、これまで必須とされていた原点復帰操作が不要となりました。この仕組みにより、通常仕様よりも高い信頼性と、高速性能を実現しています。
本シリーズはすでに、半導体デバイス動作試験機の搬送部など、高速かつ高い繰返し位置決め精度が求められる工程において採用された実績があります。また、その優れた性能は、製造現場の高速度化による生産効率の向上や、位置精度のさらなる向上による品質改善へと貢献し、産業の発展を支える重要な役割を果たしています。
まとめ
本記事では、半導体の基礎から製造技術、現場の課題とその解決策に至るまで幅広く解説しました。半導体は、私たちの生活を支える電子機器をはじめ、AIやIoTなどの先端技術の基盤となる重要な存在です。その製造工程は複雑かつ高度であり、精密性、効率性、安定性が求められる中で、技術革新が絶えず進んでいます。
今後も半導体技術の進化を支えるため、基礎知識を深め、製造現場の課題を理解しながら、未来を見据えた取り組みが求められます。
