剛性について

• 機械設計
• 寿命
• ボールねじ
• 精度
• 高負荷

本記事では、製品設計や製造現場でよく用いられる「剛性」について、基礎知識から重要性、具体的な設計要素、さらには実際に剛性設計を行う上での注意点などを分かりやすく解説します。

ここでは、剛性の定義や評価指標などについて詳しく説明します。剛性は複数の分野にまたがる概念であり、構造物や部品だけでなく、機械全体の設計思想にも深く関与します。

剛性の定義

剛性とは、外部から力（荷重）が加わった時に、どれだけ変形に抵抗できるか（＝変形しにくいか）を表す物理的な特性です。剛性が高いほど、同じ荷重を加えた場合の変形量が小さくなります。たとえば、同じ長さ・太さの鉄製の棒とアルミ製の棒に同じ力をかけると、鉄はアルミよりも「剛性が高い」ため、鉄よりアルミのほうが大きく変形します。
剛性に類似した用語で「強度」がありますが、強度とは「どれだけの力で破壊されるか（破断しにくさ）」を示しており、剛性の「力を受けた時の変形のしにくさ」とは異なります。設計では、必要な剛性と強度を両立させることが求められます。

剛性の評価指標

剛性の評価には、設計対象や用途に合わせ、「バネ定数」「ヤング率」「曲げ剛性」などいくつかの指標があります。

・バネ定数（K）

・ヤング率（E）

・曲げ剛性

剛性の計算式と定量評価

剛性は、対象物の形状や寸法、力のかかり方、支持条件によって、異なる計算式で評価できます。
たとえば、棒の両端に引っ張り（または圧縮）の軸方向荷重が加わる場合、剛性kは次の式で計算されます。

（軸方向剛性）k = (E × A) / L

曲げなどが問題となる場合は、「断面二次モーメント」というパラメータが関与します。

（曲げ剛性）k = (E × I) / L

断面二次モーメントIは形状によって異なり、剛性の算出時には考慮する必要があります。同じ長さの素材であれば、断面積が大きいほど剛性は高くなります。

組立・接合の仕方

構造体の剛性は部品単体だけでなく、組み合わせ方・接合方法でも大きく変わります。例えば、ボルトやリベットの締結不良は、構造体全体の剛性を著しく低下させる要因です。また、支持条件（固定支持、自由支持など）が違えば、同じ材料・寸法でも剛性が大きく異なります。
例として、下図の梁を考えます。力の強さFや長さL、断面二次モーメントIをすべて同じとすると、変位量Xは以下の通りになります。

片持ち梁を基準とすると、両端支持梁は1/16、両端固定梁は1/64の変位量となり、同じ材料・寸法なら、梁の端部の支持条件を変えるだけで、かかる荷重に対する変形量（たわみ）を大幅に減らすことができます。

使用環境

剛性は、温度や湿度などの使用環境によって変化することがあります。たとえば、高温になると材料の剛性（ヤング率）が低下したり、金属部品では湿気や水による腐食で断面が細くなり、実際の剛性が低下したりすることがあります。
また、振動や衝撃が長期間繰り返される現場では、ボルトや接合部が緩み、設計通りの剛性を保てなくなることがあります。そのため、設計時には使用環境を考慮した材料選びや防錆・防振対策を行うことが重要です。

産業機械や構造物の高性能化・信頼性向上をめざす中で、剛性の観点は設計・製造の両面で欠かせません。ここでは、剛性が製品の性能や信頼性にどのような影響を与えるのかを説明します。

製品性能への影響

剛性が不十分な機構は、外力や駆動力を受けて変形が生じ、最終的な目的位置や姿勢に誤差が生じます。たとえば、半導体製造装置や加工機械では、微小な剛性不足がμm単位での誤差につながり、製品品質に直結します。
自動車やロボット分野でも剛性不足による変形やガタは、走行安定性や精密な位置決め動作に悪影響を及ぼします。

耐久性・信頼性向上

剛性の高い設計では、繰返し負荷や荷重変動に対する耐久性が向上し、予期せぬ経時変形も抑制できます。特に、摺動部や伝達機構での偏荷重や曲げによる破損防止につながるため、部品交換などに伴うトータルコスト削減にも寄与します。
産業機械やインフラ設備においては、剛性確保によりメンテナンス頻度の低減や、設備稼働率の向上にもつながります。
また、変形を抑制することは、疲労強度の向上にも直結します。過度な微小変位を繰り返すことで発生する「フレッチング摩耗」や「金属疲労による破損」といった不具合の低減にも、剛性を考慮した設計が有効です。

安全性の確保

精密機械部品や製品設計では、剛性不足が思わぬ変形や破損につながり、機器の安全性や信頼性を損なうリスクがあります。そのため、安全係数を適切に設定し、余裕を持った剛性を確保することが重要です。設計時には使用環境や荷重条件の変動、経時による材料劣化なども考慮し、見逃しによる事故やトラブルを未然に防ぐための検証が求められます。剛性や強度の余裕を持たせることで、長期運用でも安心して使用できる製品づくりにつながります。

高剛性な製品・部品を実現するためには、下記の要素を総合的に検討することが大切です。

材料の選定

最初に着目すべきは「材料」の基本的な特性です。剛性には材料固有のヤング率Eが大きく関わります。ヤング率が高い材料ほど、同じ力を加えた時の伸び縮みやたわみが少なくなります。たとえば、鋼材はアルミや樹脂よりもヤング率が高いため、より変形しにくい素材といえます。また、近年ではセラミックスのように、軽量でありながら高い剛性を持つ材料も利用が広がっています。「剛性」だけでなく、「コスト」や「重量」なども考慮し、製品用途に最適な材料を選ぶことが重要です。

断面形状／断面二次モーメント

材料の剛性が高くても、部品の形状や太さが不適切では十分な剛性は得られません。前述のように、棒や梁のような部品の「断面形状」や「断面二次モーメントI」が剛性に大きく関係しています。断面形状や寸法を工夫することで、無駄な重量やコストを増やさずに高剛性化が可能となります。設計では、どのような断面がその用途に最適か、よく検討することが大切です。

支持・取付方法

構造部品の取付方法や支持条件も、剛性に大きく影響します。片持ち梁のような「先端支持」よりも、「両端固定」の方が、同じ材料や断面でも変形しにくくなります。支持部や取り付けパーツ自体の強度や寸法精度も重要です。
例えば、機械部品を取り付ける場合、ねじ1本やピン1本だけで留めるといった「点」支持では力が集中して部品が曲がりやすくなります。これに対し、部品の底面全体を台座に密着させて複数のねじやボルトで固定する「面」支持にすると、荷重が広い範囲に分散されるため変形しにくくなり、剛性が高まります。また、固定部分の補強、支持面へのリブやプレートの追加によって、接合部全体の剛性を高めることができます。このように、組立や設計時には、取付方法・支持条件にも注意し、部品全体の剛性向上を図ることが大切です。

案内部や軸受の構造

機械の可動部や回転部、案内部や軸受部の構造も、実稼働時の剛性・精度に直結します。代表的な精密案内部品には、「点接触」の玉軸受や、「線接触」のローラ型案内部品があります。点でしか力を受けられない構造よりも、複数の点（多点接触）や線で受ける構造の方が荷重は広く分散され、変形しにくくなります。

クリアランス・予圧

部品自体が十分な強度や剛性を有していても、部品間にすきま（クリアランス）やガタが存在する場合、力の伝達が不十分となり、全体の剛性が低下する要因となります。特に案内部や軸受部では、組立時に微小な予圧を与えることでガタを無くし、クリアランスを適切に管理することによって、初期変形を抑え、剛性の確保につなげています。
一方で、用途や運用条件によっては、適切なクリアランスや遊びを設けることで、摩耗や熱膨張の影響、動作不良などを防ぐことが可能です。組立精度や部品精度の確保は重要ですが、設計段階では機能や安全性を考慮し、求められるクリアランスや予圧を適切に設定することが不可欠です。

剛性は、必ずしも高ければ良いというものではありません。現実の構造設計においては、適度なたわみやしなやかさを付与することで、衝撃や外力を受けた際にエネルギーを吸収・分散し、構造が破壊されにくくなり、安全性を高めることが可能です。
例えば、地震時には建物や橋がしなることで倒壊を防止したり、機械構造や自動車の部品に適度なたわみを持たせたりすることで事故や破損を回避する効果が得られます。
したがって、剛性とたわみのバランスは設計上重要な観点となります。用途や安全性、耐久性などに応じて、必要かつ十分な剛性設計を行うことが、信頼性の高いものづくりには不可欠です。

ここまで、設計現場で部品を選定する際には、「剛性」が重要な要素の一つであること、そして選定時のポイントや注意点について説明してきました。次に、こうした選定基準を満たす具体例として、当社の高剛性仕様の製品を紹介し、その特徴や活用方法を解説します。

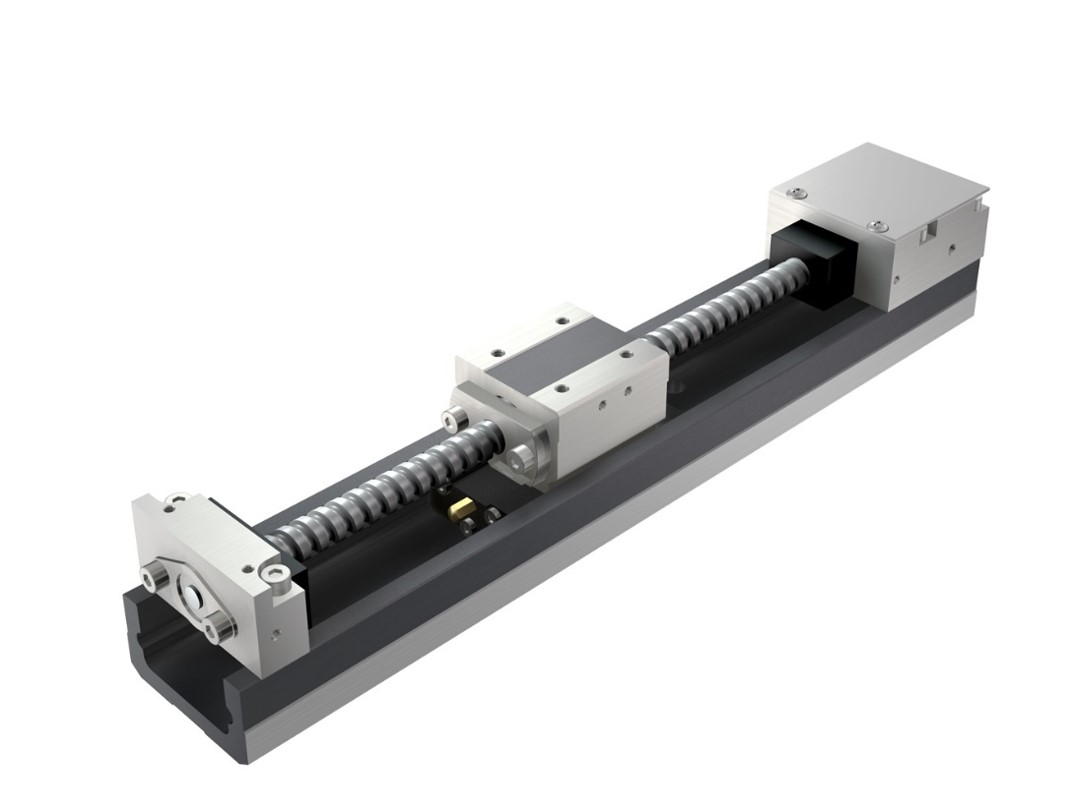

精密位置決めテーブルTU

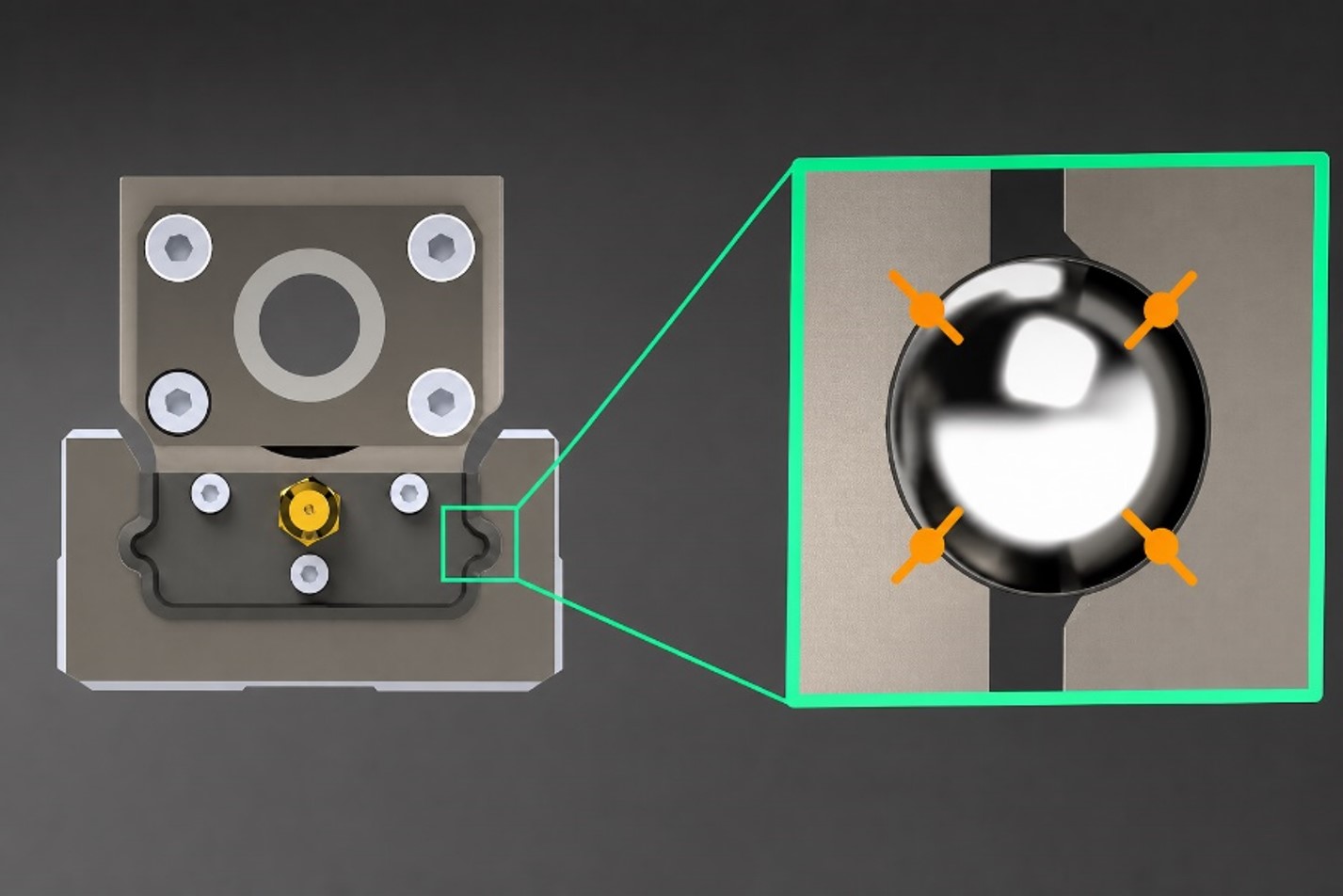

精密位置決めテーブルTUは、U字形のトラックレールの内側に直動案内機器と一体構造のスライドテーブルを配置したボールねじ駆動の製品です。大径の鋼球が２条列にバランス良く配置され軌道と４点で接触する構造となっており、変動する負荷荷重や複合荷重に対しても安定した精度と剛性を発揮します。

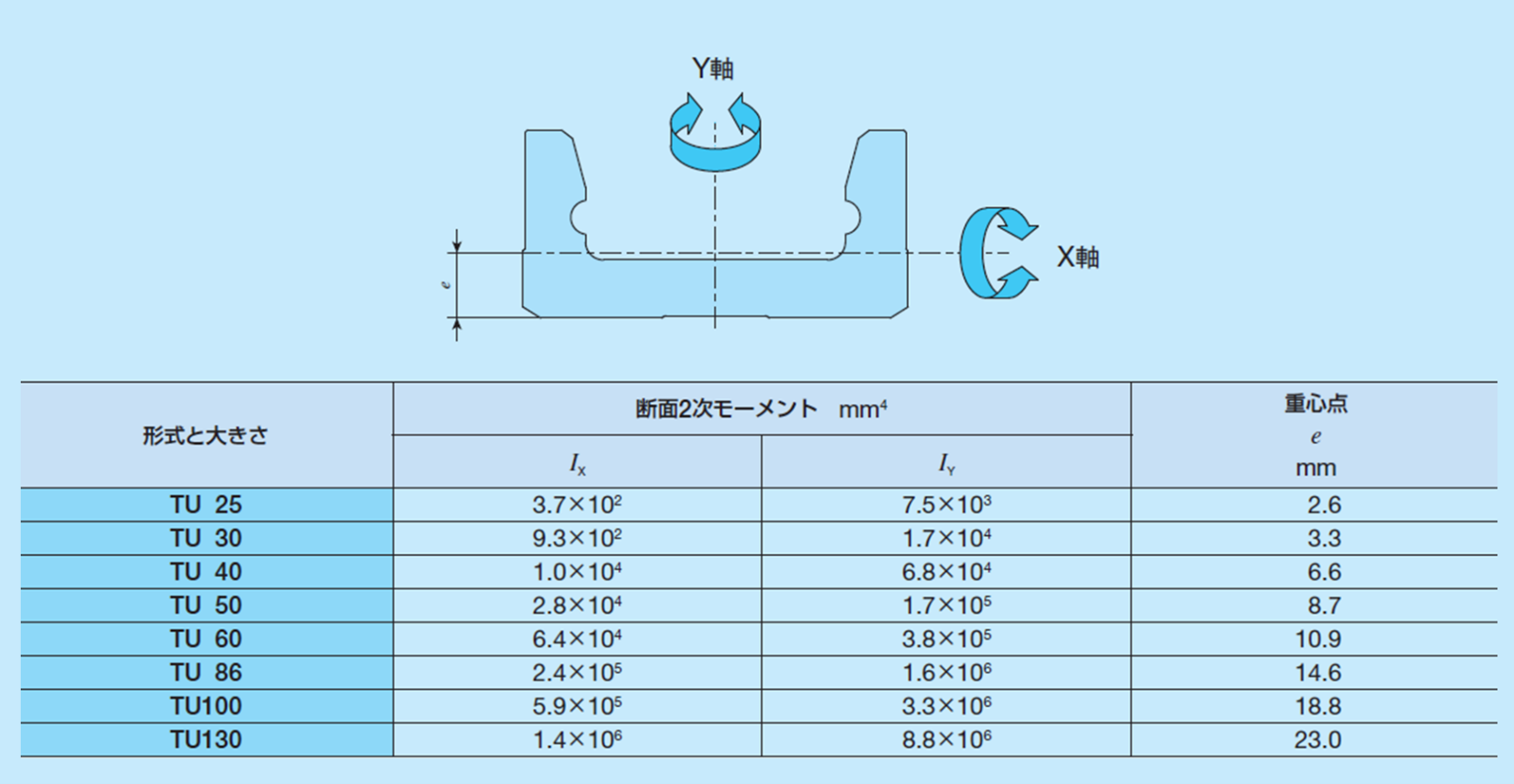

また、トラックレール自体はモーメントやねじりに対する剛性が高いため、機械や装置の構造部材としても利用可能です。

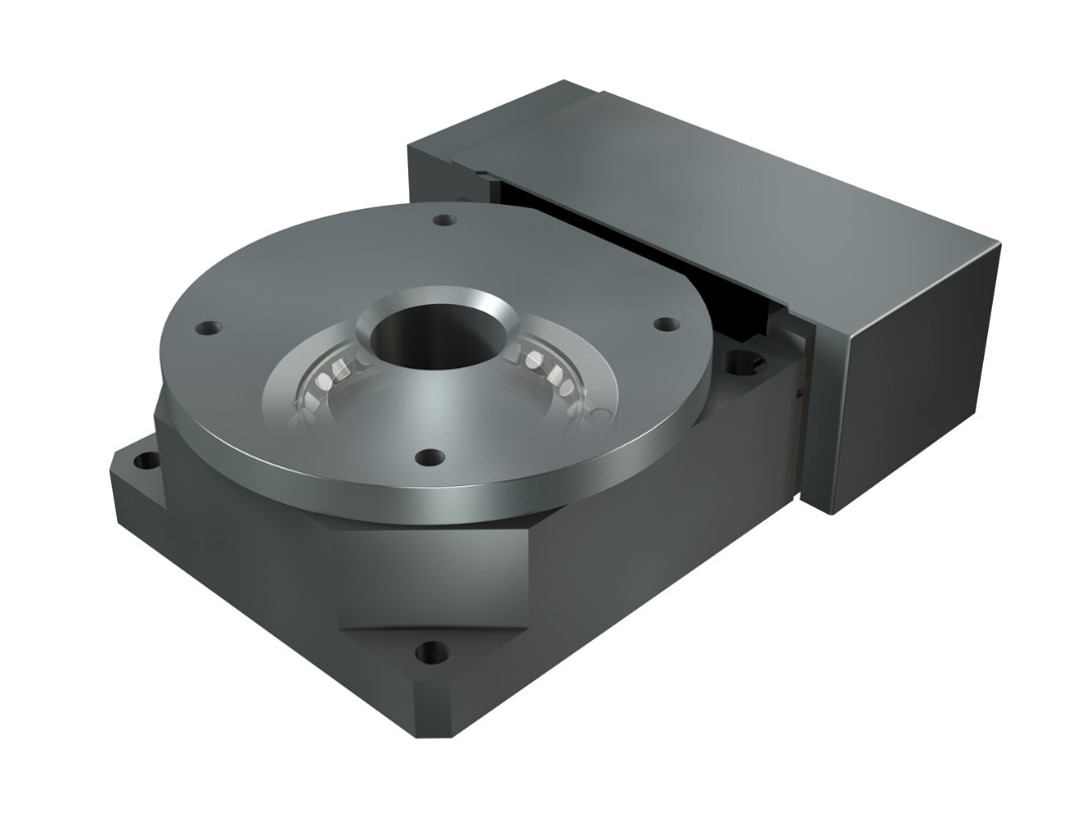

アライメントテーブルAT

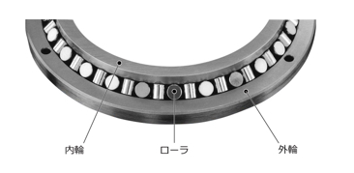

アライメントテーブルATは、高剛性な鋼製テーブルとベッドを使用し、テーブルの支持機構にはIKOクロスローラベアリング（外輪と内輪の間にローラを直交させて配列した軸受）を組み込んだ、回転位置決め用のテーブルです。直動案内機器とボールねじを組み合わせたローテータ機構を用いて、直線運動を一定範囲の回転運動へと変換し、テーブルを高精度に位置決めできます。クロスローラベアリングはボールベアリングと異なり、ローラが軌道面に対して線接触しているため、あらゆる方向からの荷重にも高い剛性を発揮し、装置全体の剛性向上に寄与しています。

高精密位置決めテーブルTX

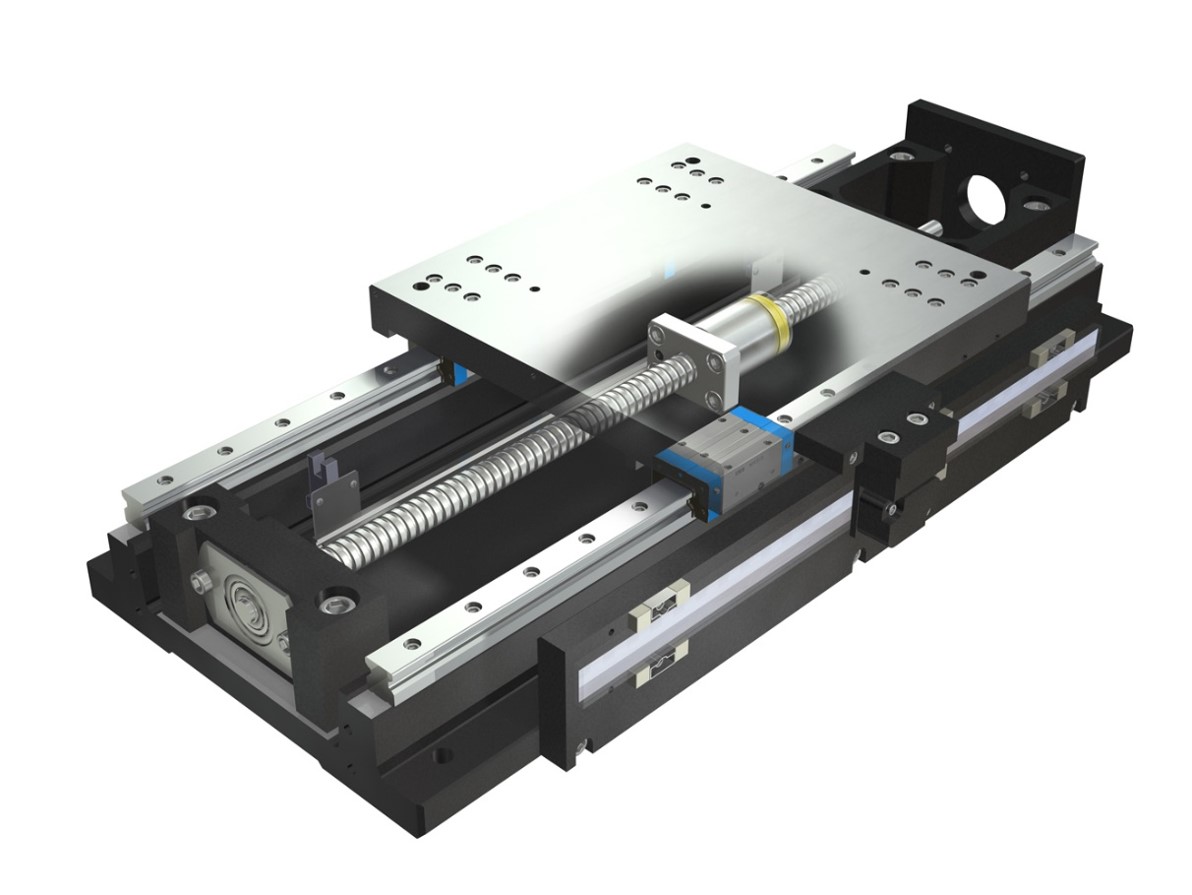

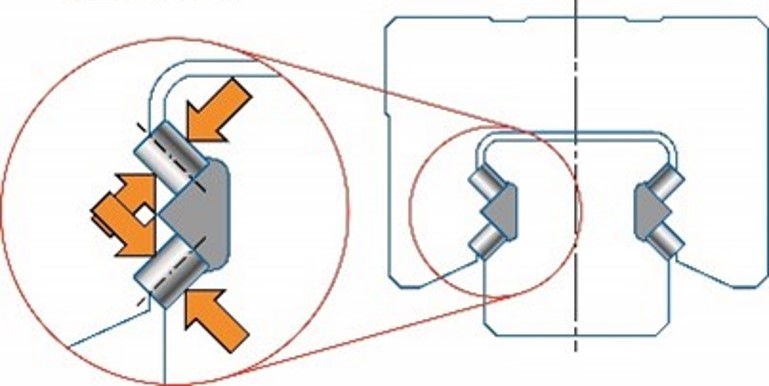

高精密位置決めテーブルTXは、TUと同様のボールねじ駆動ですが、案内部にローラを転動体とするCルーブリニアローラウェイスーパーXを組み込んだ製品です。この構造により、軌道面に対して線接触となるため、従来のボールベアリングと比較して接触面積が大きくなり、より高い剛性を確保することができます。この高剛性構造は、変動荷重や複合荷重、さらには高精度が求められる位置決め用途でも優れた安定性を発揮します。

本記事では剛性の定義、計算方法、設計・製造現場における重要性、さらには当社の高剛性製品の特徴について包括的に解説しました。剛性はものづくりのあらゆる場面で品質・信頼性・安全性の根幹を成す重要な概念であり、材料や構造の選択、製品選定に際して常に意識する必要があります。今後の設計実務や現場対応の際、本記事が基礎知識の整理・活用にお役立ていただければ幸いです。

本記事に関するIKOメカトロ製品の一部を以下に掲載しています。製品の詳細につきましては弊社までお問い合わせください。
